Instrukcja obsługi subwoofera Ground Zero GZUB 12BR
Dowiedz się, jak poprawnie zainstalować i podłączyć subwoofer Ground Zero GZUB 12BR. Instrukcja zawiera schematy okablowania, dane techniczne oraz ważne wskazówki dotyczące bezpieczeństwa i eksploatacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Subwoofer Ground Zero GZUB 12BR z serii Uranium to wysokiej jakości głośnik niskotonowy w obudowie typu bass-reflex. Urządzenie zostało zaprojektowane z myślą o entuzjastach dźwięku, oferując solidną konstrukcję z MDF oraz zoptymalizowaną wentylację. Aby uzyskać najlepszą wydajność, producent zaleca profesjonalny montaż i zestrojenie systemu przez specjalistyczny warsztat car-audio.
Instalacja i montaż
Podczas instalacji subwoofera w pojeździe należy przestrzegać następujących zasad:
- Nigdy nie wierć otworów w zbiorniku paliwa, przewodach hamulcowych, wiązkach elektrycznych ani innych kluczowych elementach pojazdu.
- Unikaj prowadzenia kabli przez ostre krawędzie, aby zapobiec ich uszkodzeniu.
- Kable sygnałowe i głośnikowe należy prowadzić z dala od elektroniki antenowej, aby nie zakłócać odbioru radia.
- Kable zasilające powinny być prowadzone oddzielnie od kabli głośnikowych, aby uniknąć zakłóceń sygnału.
- Używaj przewodów o odpowiednim przekroju, dostosowanych do mocy systemu.
Opcje podłączenia
Subwoofer posiada podwójną cewkę, co umożliwia różne konfiguracje podłączenia do wzmacniacza:
- Połączenie równoległe: Pozwala na uzyskanie obciążenia 1 Ohm przy użyciu wzmacniacza mono.
- Połączenie szeregowe: Pozwala na uzyskanie obciążenia 4 Ohm przy użyciu wzmacniacza mono.
Szczegółowe schematy mostkowania znajdują się w sekcji dotyczącej opcji okablowania.
Dane techniczne
Kluczowe parametry techniczne subwoofera:
- Średnica: 30 cm (12 cali)
- Impedancja: 2x 2 Ohm
- Moc (Belastbarkeit): 600 W RMS

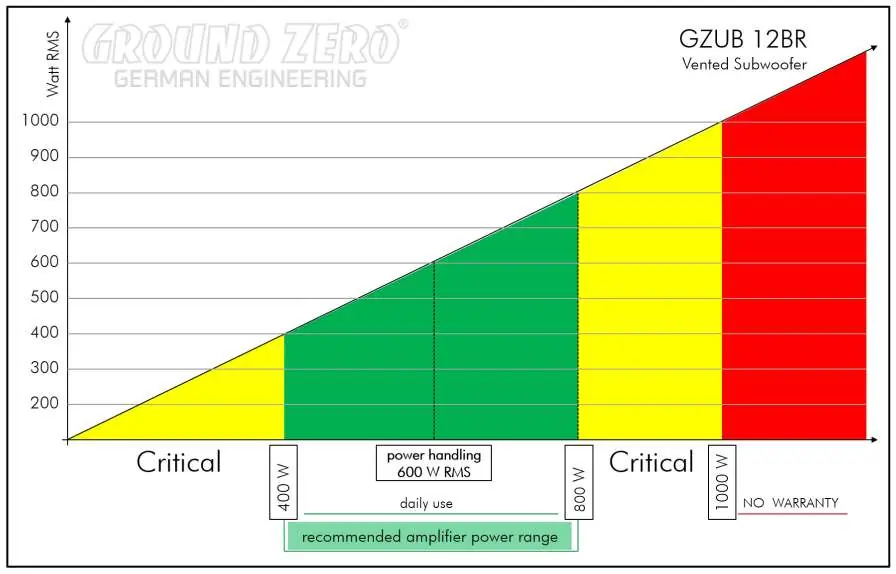

- Zalecana moc wzmacniacza: 400 - 800 W RMS
- Objętość netto obudowy: 42 litry
- Częstotliwość strojenia (Fb): 31 Hz
Bezpieczeństwo i utylizacja
Długotrwałe słuchanie muzyki przy poziomie głośności powyżej 85 dB może prowadzić do trwałego uszkodzenia słuchu. Systemy o dużej mocy mogą osiągać poziomy 130 dB, co dodatkowo utrudnia percepcję dźwięków otoczenia. Producent nie ponosi odpowiedzialności za szkody wynikające z niewłaściwej instalacji lub użytkowania. Urządzenie zawiera metale magnetyczne i nie powinno być wyrzucane do zwykłych odpadów domowych; należy je przekazać do lokalnego punktu recyklingu.
Informacje o producencie
Ground Zero GmbH
Praktyczna pomoc
Typowe problemy
Zakłócenia dźwięku
Upewnij się, że kable zasilające są prowadzone oddzielnie od kabli sygnałowych i głośnikowych.
Ryzyko uszkodzenia słuchu
Unikaj długotrwałego słuchania przy poziomie głośności powyżej 85 dB.
Brak dźwięku lub słaba wydajność
Sprawdź poprawność konfiguracji impedancji (szeregowa vs równoległa) i dopasowanie do wzmacniacza.
Przed użyciem
- Sprawdź, czy miejsce montażu nie koliduje z przewodami hamulcowymi lub zbiornikiem paliwa.
- Upewnij się, że używasz kabli o odpowiednim przekroju.
- Zweryfikuj impedancję wzmacniacza przed podłączeniem (1 Ohm lub 4 Ohm).
- Upewnij się, że obudowa jest stabilnie zamocowana w pojeździe.
Parametry w praktyce
- Moc RMS (600 W)
- Moc ciągła, jaką subwoofer może bezpiecznie przyjmować podczas pracy.
- Impedancja (2x 2 Ohm)
- Wartość oporności cewek, kluczowa dla doboru wzmacniacza i konfiguracji połączeń.
- Abstimmfrequenz (31 Hz)
- Częstotliwość, na którą zestrojona jest obudowa bass-reflex dla optymalnego basu.
Ilustracje i schematy

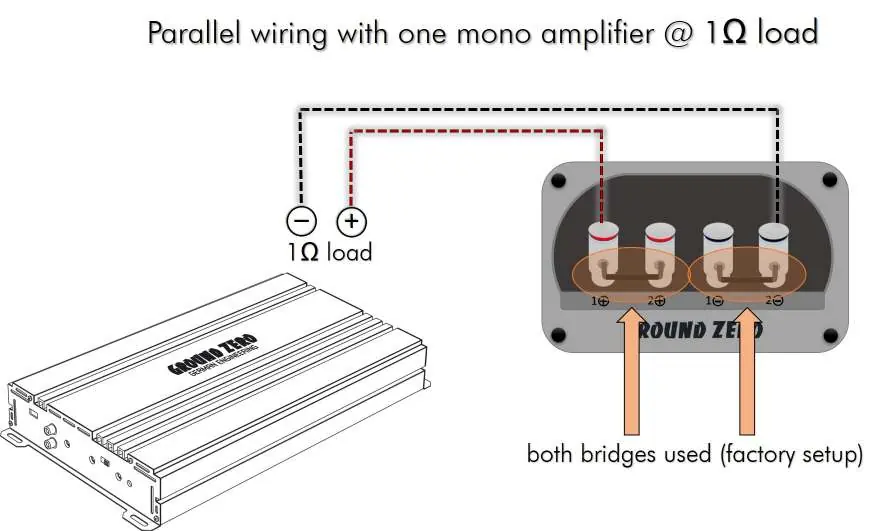

- Schemat połączenia równoległego: mostki ustawione w pozycji fabrycznej, obciążenie 1 Ohm.
- Schemat połączenia szeregowego: mostek w pozycji centralnej, obciążenie 4 Ohm.
Zgodność modelu
- Zalecana moc wzmacniacza: 400 - 800 W RMS.
- Obudowa wykonana z MDF.
