Instrukcja obsługi głośników samochodowych Sony XS-690GS

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i użytkowania 2-drożnych głośników samochodowych Sony XS-690GS. Przed przystąpieniem do instalacji należy upewnić się, że w wybranym miejscu montażu jest wystarczająca ilość wolnej przestrzeni (wymagana głębokość to co najmniej 73 mm) oraz że głośnik nie będzie kolidował z mechanizmami drzwi, szybami czy innymi elementami wyposażenia pojazdu.

Uwaga dotycząca bezpieczeństwa: Głośniki zawierają magnesy, które mogą zakłócać działanie urządzeń medycznych, takich jak rozruszniki serca czy programowalne zawory bocznikowe. Należy zachować bezpieczną odległość od osób korzystających z takich urządzeń.

Specyfikacja techniczna

• Typ: Coaxial 2-drożny
• Głośnik niskotonowy: 16 cm x 24 cm (6 cali x 9 cali), typ stożkowy
• Głośnik wysokotonowy: 2,5 cm (1 cal), typ kopułkowy
• Moc szczytowa (krótkotrwała): 420 W
• Moc znamionowa: 50 W
• Moc RMS (CTA 2031): 60 W
• Impedancja znamionowa: 4 Ohm
• Pasmo przenoszenia: 40 Hz – 24 000 Hz
• Czułość: 90 dB ± 2 dB (1 W, 1 m)
• Waga: ok. 1000 g na głośnik

Przed montażem

Przed rozpoczęciem instalacji należy sprawdzić miejsce montażu w drzwiach lub na półce tylnej:

• Upewnij się, że w pobliżu miejsca montażu nie ma przeszkód (wiązki kabli, elementy konstrukcyjne).
• Sprawdź, czy terminale głośnika, rama lub magnes nie kolidują z mechanizmem podnoszenia szyb, klamkami, podłokietnikami lub innymi elementami wewnętrznymi.
• W przypadku montażu na półce tylnej upewnij się, że głośnik nie dotyka pasów bezpieczeństwa, zagłówków, świateł stopu czy mechanizmów klapy bagażnika.
• Jeśli otwór montażowy jest już wycięty, może być konieczna jedynie modyfikacja panelu.

Montaż

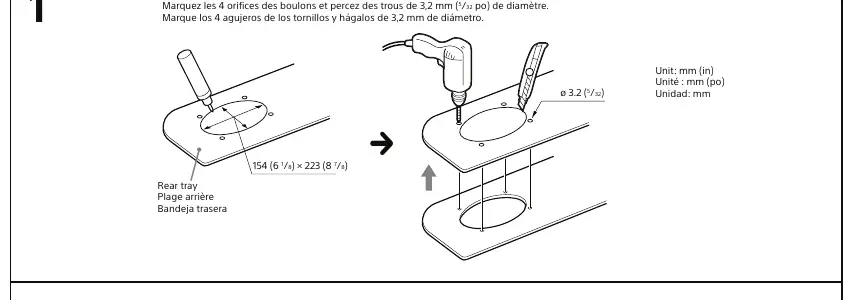

Montaż głośników wymaga wykonania otworów montażowych:

1. Zaznacz 4 otwory na śruby w miejscu montażu.
2. Wywierć otwory o średnicy 3,2 mm.

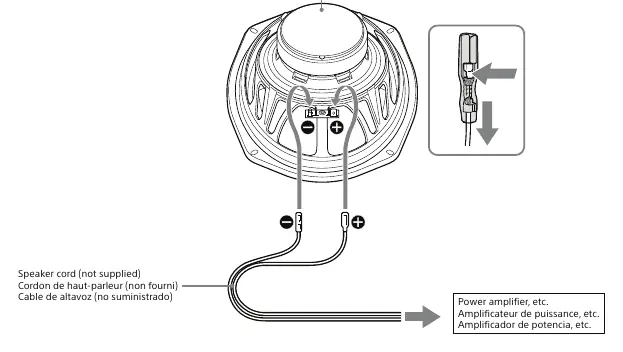

3. Podłącz przewody głośnikowe (nie dołączone do zestawu) do terminali głośnika, zwracając uwagę na polaryzację (+/-).
4. Podłącz przewody do wzmacniacza lub radia samochodowego.
5. Przykręć głośnik do powierzchni montażowej za pomocą śrub.

Wskazówka: Podczas odłączania kabli od głośnika należy nacisnąć zatrzask i delikatnie wysunąć przewód. Użycie nadmiernej siły może uszkodzić terminale.
