Instrukcja obsługi dwudrożnego systemu głośników komponentowych Sony XS-692ES
Szybki przewodnik po instalacji i konfiguracji dwudrożnego systemu głośników komponentowych Sony XS-692ES. Dowiedz się, jak zamontować głośniki, podłączyć zwrotnicę i dostosować ciśnienie akustyczne tweetera.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi dwudrożnego systemu głośników komponentowych Sony XS-692ES. Przed przystąpieniem do instalacji należy upewnić się, że głębokość montażowa w wybranym miejscu wynosi co najmniej 71 mm. W przypadku korzystania ze wzmacniaczy z systemem BTL (balanced transformerless), konieczne jest bezpośrednie podłączenie przewodów głośnikowych do wyjść wzmacniacza, aby uniknąć uszkodzenia sprzętu.
Elementy zestawu

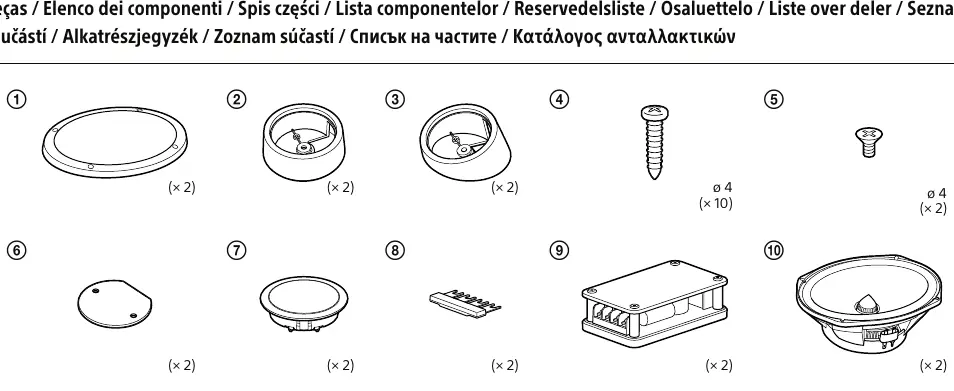

Zestaw zawiera głośniki niskotonowe (woofery), głośniki wysokotonowe (tweetery), zwrotnice pasywne oraz elementy montażowe (śruby, uchwyty). Szczegółowy wykaz części znajduje się na stronie 3 instrukcji.

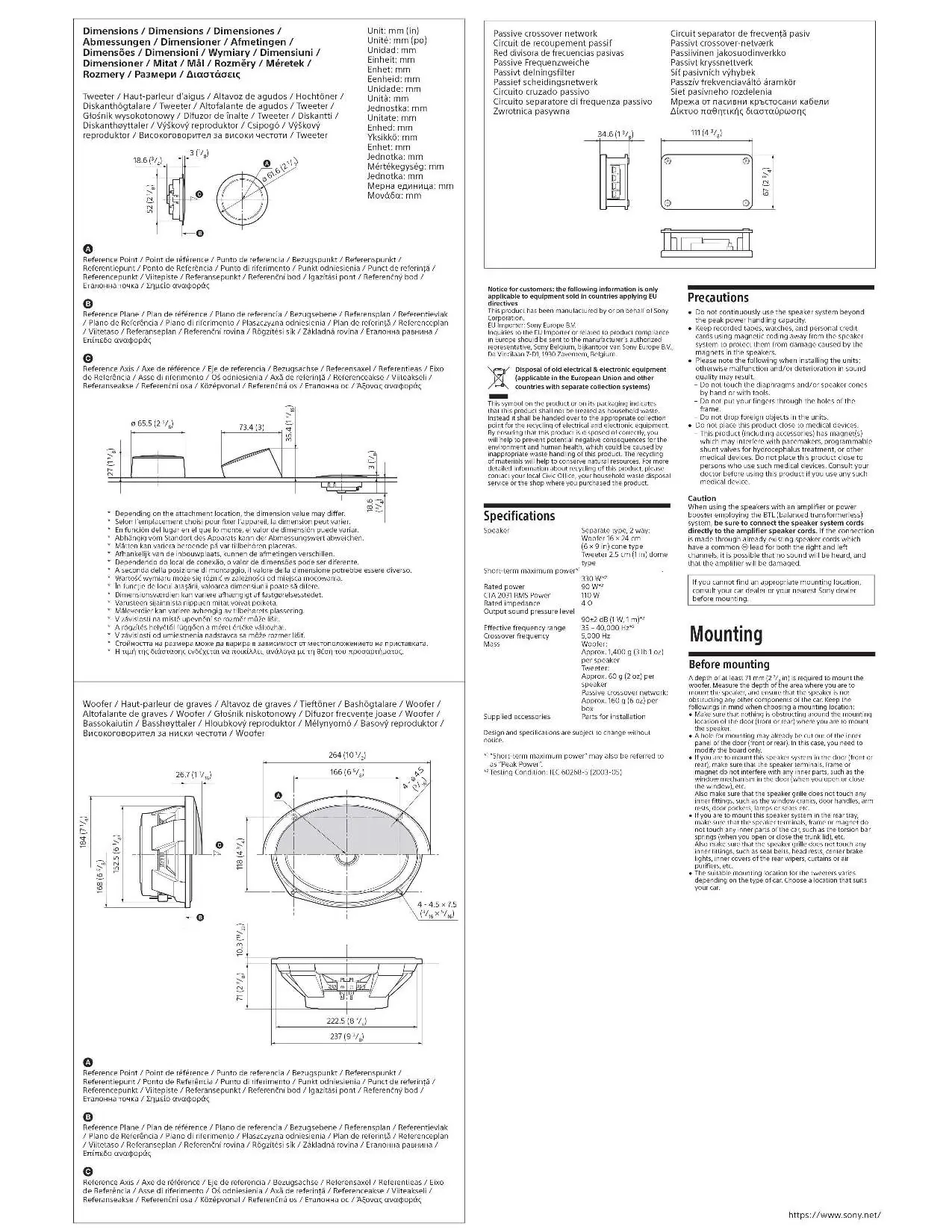

Montaż
Przed montażem należy zdemontować panel wewnętrzny drzwi. Należy upewnić się, że głośnik nie koliduje z mechanizmem podnoszenia szyb, klamkami, podłokietnikami ani innymi elementami wyposażenia wnętrza. W przypadku montażu w drzwiach lub na tylnej półce, konieczne może być nawiercenie otworów montażowych o średnicy 3,2 mm.
Podłączenie

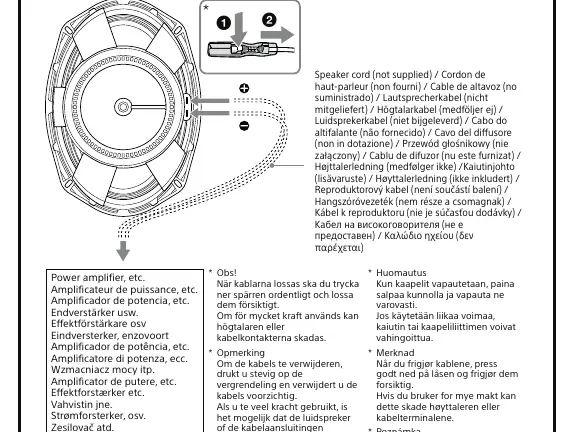

System wykorzystuje zwrotnice pasywne do rozdzielenia sygnału między woofer a tweeter. Przewody należy podłączać ostrożnie – podczas zwalniania zatrzasków kablowych należy nacisnąć zatrzask i delikatnie wysunąć przewód, aby nie uszkodzić terminali. Schematy połączeń (podstawowe i standardowe) znajdują się na stronie 8 instrukcji.
Ustawienia

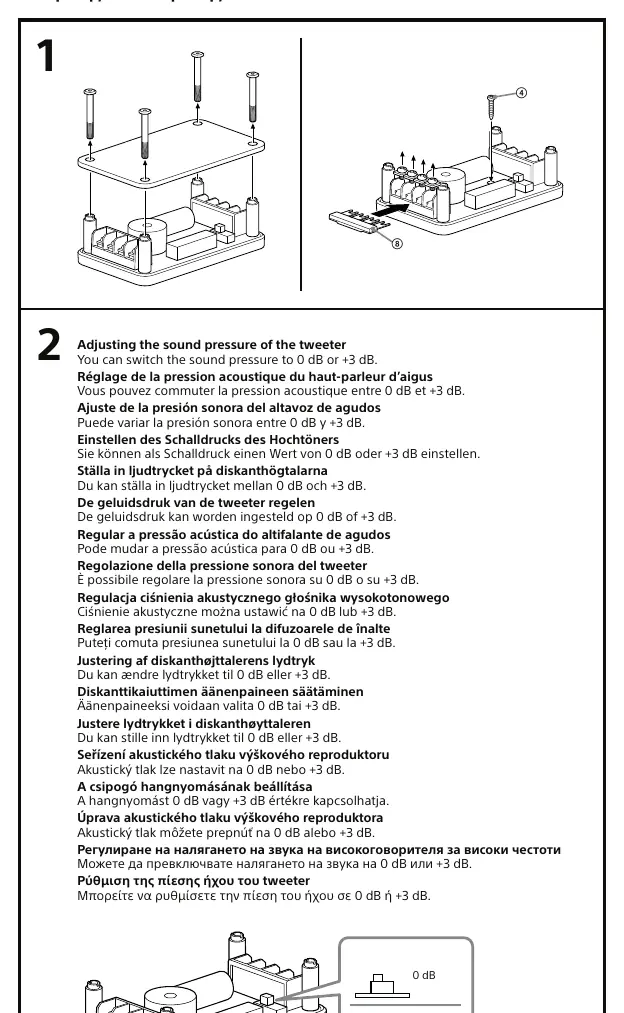

System umożliwia regulację ciśnienia akustycznego tweetera. Na zwrotnicy pasywnej można przełączyć ustawienie między 0 dB a +3 dB, co pozwala na dostosowanie charakterystyki dźwięku do preferencji użytkownika i akustyki wnętrza pojazdu.
Środki ostrożności
- Nie należy przekraczać maksymalnej mocy szczytowej głośników.
- Przechowywać nośniki magnetyczne (karty kredytowe, taśmy) z dala od głośników ze względu na silne magnesy.
- Nie dotykać membran głośników palcami ani narzędziami.
- Nie umieszczać produktu w pobliżu urządzeń medycznych (np. rozruszników serca).
Informacje o producencie
Sony Corporation
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub uszkodzenie wzmacniacza przy systemie BTL.
Podłącz przewody głośnikowe bezpośrednio do przewodów wzmacniacza. Nie używaj wspólnego przewodu masowego dla kanałów lewego i prawego.
Uszkodzenie głośnika lub terminali podczas odłączania kabli.
Podczas odłączania kabli naciśnij zatrzask i zwalniaj je ostrożnie, nie używając nadmiernej siły.
Przed użyciem
- Sprawdź głębokość montażową (wymagane min. 71 mm dla woofera).
- Upewnij się, że głośnik nie blokuje mechanizmu szyb ani innych elementów drzwi.
- Upewnij się, że maskownica nie dotyka klamek, podłokietników ani pasów bezpieczeństwa.
- Przygotuj wiertło 3,2 mm do nawiercenia otworów montażowych.
Parametry w praktyce
- Moc szczytowa (Peak Power)
- 330 W - maksymalna moc, której nie należy przekraczać.
- Moc znamionowa (Rated power)
- 90 W - ciągła moc obsługiwana przez system.
- Zakres częstotliwości
- 35 - 40 000 Hz - pasmo przenoszenia systemu.
Ilustracje i schematy
- Schemat montażu woofera w drzwiach lub na tylnej półce.
- Schemat podłączenia zwrotnicy pasywnej.
- Schemat regulacji ciśnienia akustycznego tweetera (0dB / +3dB).
Zgodność modelu
- Kompatybilne z większością systemów audio samochodowych.
- Wymaga uwagi przy wzmacniaczach BTL (wymagane bezpośrednie połączenie).
