Instrukcja obsługi obiektywu Sony FE 50mm F1.4 GM (SEL50F14GM)
Szybki przewodnik po obiektywie Sony FE 50mm F1.4 GM. Dowiedz się, jak poprawnie montować obiektyw, używać pierścienia przysłony, przełączać tryby AF/MF oraz korzystać z przycisku blokady ostrości.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy obiektywu Sony FE 50mm F1.4 GM (SEL50F14GM) z mocowaniem typu E. Obiektyw jest przeznaczony do aparatów Sony z matrycą pełnoklatkową, ale może być używany z aparatami z matrycą APS-C. Przed użyciem należy zapoznać się z dokumentem "Precautions before using" (Środki ostrożności przed użyciem).
Opis elementów
- 1: Znacznik osłony obiektywu
- 2: Pierścień ostrości
- 3: Pierścień przysłony
- 4: Znacznik przysłony
- 5: Gumowy pierścień mocowania obiektywu
- 6: Przycisk blokady ostrości
- 7: Osłona obiektywu
- 8: Przełącznik trybu ostrości
- 9: Skala przysłony
- 10: Znacznik mocowania
- 11: Styki obiektywu
- 12: Przycisk zwalniania osłony
- 13: Przełącznik IRIS LOCK
- 14: Przełącznik kliknięcia przysłony
Montaż i demontaż
Podczas montażu i demontażu trzymaj obiektyw za korpus, a nie za elementy sterujące.
- Montaż: Zdejmij tylny dekiel obiektywu i dekiel korpusu aparatu. Dopasuj biały znacznik na obiektywie do znacznika mocowania na aparacie. Włóż obiektyw i obróć zgodnie z ruchem wskazówek zegara, aż zablokuje się na miejscu.
- Demontaż: Załóż przedni dekiel. Przytrzymaj przycisk zwalniania obiektywu na aparacie, obróć obiektyw przeciwnie do ruchu wskazówek zegara i zdejmij go.
Ostrość i tryby pracy
Tryb ostrości można przełączać między AF (autofocus) a MF (manual focus) za pomocą przełącznika na obiektywie. W trybie MF obracaj pierścieniem ostrości, aby ustawić ostrość. Przycisk blokady ostrości (Focus hold button) pozwala na chwilowe zatrzymanie AF w trybie AF.
Ustawienia przysłony
Pierścień przysłony umożliwia ręczną regulację w zakresie f/1.4 do f/16. Ustawienie "A" na skali przysłony przełącza aparat w tryb automatycznej przysłony. Przełącznik IRIS LOCK służy do blokowania pierścienia na pozycji "A" lub w zakresie f/1.4-f/16. Przełącznik kliknięcia przysłony (Aperture click switch) powinien być ustawiony na "OFF" podczas filmowania, aby wyciszyć dźwięk obracanego pierścienia.
Dane techniczne
- Ogniskowa: 50 mm
- Minimalna przysłona: f/16
- Średnica filtra: 67 mm
- Waga: ok. 516 g
- Minimalna odległość ostrzenia: 0,41 m (AF) / 0,38 m (MF)
Informacje o producencie
Sony Corporation
Praktyczna pomoc
Typowe problemy
Obiektyw grzechocze podczas potrząsania
Jest to normalne zjawisko wynikające z konstrukcji wewnętrznych grup soczewek i nie oznacza awarii.
Cień na zdjęciu przy użyciu lampy błyskowej
Osłona przeciwsłoneczna może blokować światło lampy. Zdejmij osłonę lub zmień ogniskową/odległość od obiektu.
Winietowanie (ciemne rogi obrazu)
Przymknij przysłonę o 1 do 2 stopni, aby zredukować to zjawisko.
Przed użyciem
- Zdejmij tylny dekiel obiektywu i dekiel korpusu aparatu.
- Dopasuj biały znacznik na obiektywie do znacznika na aparacie.
- Obróć obiektyw zgodnie z ruchem wskazówek zegara do kliknięcia.
- Upewnij się, że przełącznik trybu ostrości jest w żądanej pozycji (AF/MF).
- W przypadku filmowania ustaw przełącznik kliknięcia przysłony na OFF.
Parametry w praktyce
- Focal length: 50mm
- Stała ogniskowa 50mm, odpowiednia do portretów i fotografii ulicznej.
- Minimum aperture: f/16
- Najmniejszy otwór przysłony, zapewniający największą głębię ostrości.
- Filter diameter: 67mm
- Rozmiar gwintu dla filtrów nakręcanych na obiektyw.
Ilustracje i schematy

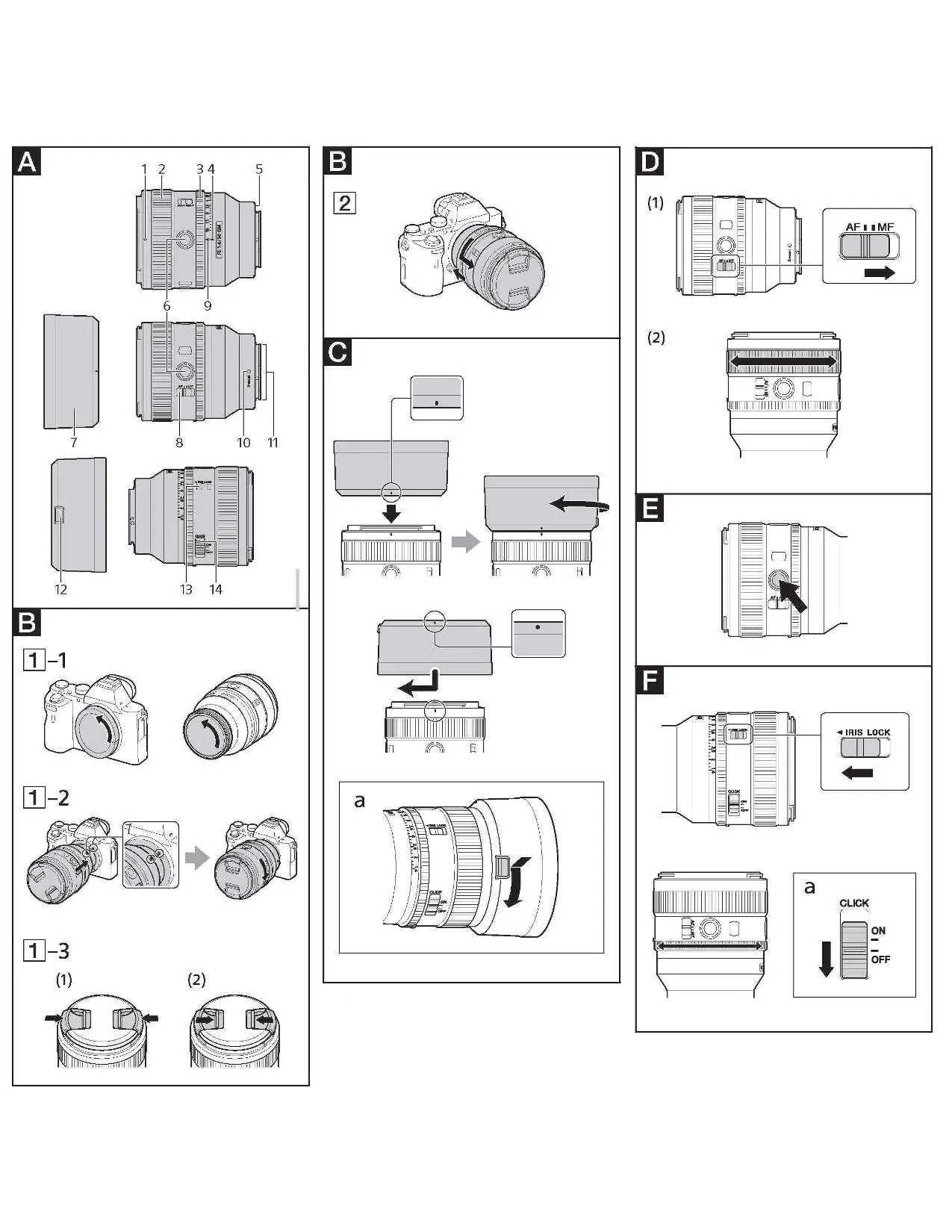

- Schemat A: Identyfikacja elementów obiektywu (1-14).
- Schemat B: Procedura montażu i demontażu obiektywu.
- Schemat C: Montaż osłony przeciwsłonecznej.
- Schemat D: Przełączanie trybów AF/MF.
- Schemat F: Obsługa blokady przysłony (IRIS LOCK) i przełącznika kliknięcia (CLICK).
Zgodność modelu
- Obiektyw przeznaczony wyłącznie do aparatów Sony z mocowaniem E-mount.
- Niekompatybilny z aparatami z mocowaniem A-mount.
- Kompatybilny z matrycami pełnoklatkowymi oraz APS-C (z odpowiednim ustawieniem aparatu).
