Instrukcja obsługi głośników szerokopasmowych Deaf Bonce Hannibal Easy 130FR / 165FR /...

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy głośników szerokopasmowych z serii Hannibal (modele Easy 130FR, Easy 165FR, Easy 69FR). Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, poprawnego podłączenia elektrycznego oraz optymalnej konfiguracji systemu audio w pojeździe. Przed przystąpieniem do instalacji należy upewnić się, że wzmacniacz jest wyłączony, a miejsce montażu nie koliduje z elementami konstrukcyjnymi pojazdu.

Instalacja i bezpieczeństwo

Podczas montażu głośników należy przestrzegać następujących zasad:

• Zabezpiecz głośniki przed wypadnięciem podczas jazdy, co mogłoby zagrozić pasażerom.
• Unikaj instalacji w miejscach narażonych na wilgoć, wodę, kurz lub ekstremalne temperatury.
• Podczas wiercenia lub cięcia elementów pojazdu upewnij się, że pod spodem nie znajdują się przewody elektryczne, przewody hamulcowe lub paliwowe.
• Używaj odpowiednich uszczelek gumowych, jeśli przewody przechodzą przez otwory w metalowych płytach.
• Chroń przewody przed kontaktem z ostrymi krawędziami i ruchomymi częściami pojazdu.
• Zalecana temperatura pracy urządzenia wynosi od +5°C do +40°C.

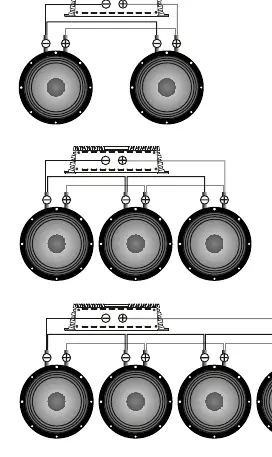

Schematy podłączenia

Instrukcja przedstawia różne konfiguracje połączeń głośników w celu uzyskania odpowiedniej impedancji:

• Połączenie szeregowe: Zwiększa całkowitą impedancję systemu.
• Połączenie równoległe: Zmniejsza całkowitą impedancję systemu.
• Połączenie mieszane: Pozwala na uzyskanie pożądanej impedancji przy większej liczbie głośników.

Należy pamiętać, aby nie obciążać wzmacniacza impedancją niższą niż przewidziana przez producenta wzmacniacza.

Ustawienia wzmacniacza i filtracja

Prawidłowa konfiguracja jest kluczowa dla trwałości głośników:

• Filtr górnoprzepustowy (HPF): Należy ustawić w zakresie 80-120 Hz (przy nachyleniu 24 dB/Oct) lub 120-160 Hz (przy nachyleniu 12 dB/Oct).
• Głośność jednostki sterującej (HU): Nie powinna przekraczać 80%.
• Czułość wzmacniacza: Zaleca się ustawienie na poziomie 50%.

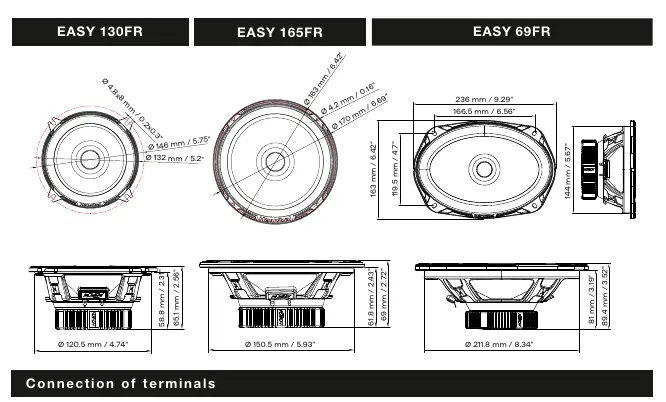

Dane techniczne

Głośniki serii Hannibal charakteryzują się następującymi parametrami:

• Easy 130FR: 5.25 cala, 60W RMS, pasmo 100-16000 Hz.
• Easy 165FR: 6.5 cala, 90W RMS, pasmo 90-16000 Hz.
• Easy 69FR: 6x9 cala, 90W RMS, pasmo 80-11000 Hz.
• Wspólne cechy: Impedancja 4 Ohm, cewka 1 cal, magnes ferrytowy, zawieszenie z tkaniny.
