Instrukcja obsługi wzmacniacza samochodowego Deaf Bonce Apocalypse Atom Pro
Szybki przewodnik po instalacji i konfiguracji wzmacniaczy serii Deaf Bonce Apocalypse Atom Pro. Dowiedz się, jak poprawnie podłączyć zasilanie, głośniki, skonfigurować filtry oraz rozwiązać typowe problemy z trybem ochrony.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wzmacniacze serii Deaf Bonce Apocalypse Atom Pro to wysokiej klasy urządzenia klasy D przeznaczone do systemów audio w samochodach. Instrukcja obejmuje modele Atom 2.5K Pro, 3.5K Pro, 5.5K Pro, 7.5K Pro, 9.5K Pro oraz 12.5K Pro. Przed przystąpieniem do instalacji należy upewnić się, że instalacja elektryczna pojazdu jest sprawna, a akumulator zapewnia odpowiednią wydajność prądową.
Instalacja wzmacniacza
Proces instalacji powinien przebiegać zgodnie z poniższymi krokami:
- Odłącz akumulator od instalacji elektrycznej pojazdu przed rozpoczęciem prac.
- Poprowadź kabel zasilający od akumulatora do miejsca montażu wzmacniacza. Dobierz przekrój kabla (AWG) zgodnie z tabelą doboru w instrukcji, biorąc pod uwagę długość kabla i pobór prądu.
- Zainstaluj bezpiecznik na kablu zasilającym w odległości nie większej niż 40 cm od bieguna dodatniego akumulatora. Nie wkładaj bezpiecznika do uchwytu przed zakończeniem wszystkich połączeń.
- Podłącz przewody zasilające do zacisków +12V oraz GND (masa) wzmacniacza, zachowując właściwą polaryzację.
- Podłącz przewody sygnałowe RCA od jednostki sterującej (HU) do wejść INPUT wzmacniacza.
- Podłącz przewody głośnikowe do zacisków SPEAKER OUTPUT.
- Podłącz przewód sterujący (REM IN) do wyjścia REMOTE OUT jednostki sterującej, aby umożliwić zdalne włączanie wzmacniacza.
- Po zakończeniu instalacji sprawdź poprawność wszystkich połączeń. Przed włożeniem bezpiecznika zaleca się sprawdzenie obwodu za pomocą żarówki 12V 21W wpiętej szeregowo, aby uniknąć zwarcia.
Schematy połączeń
Wzmacniacz wymaga zachowania minimalnej impedancji obciążenia wynoszącej 1 Ohm. W instrukcji znajdują się szczegółowe schematy dla różnych konfiguracji:
- Połączenie jednego subwoofera (cewki szeregowo lub równolegle).
- Połączenie wielu subwooferów (szeregowo-równoległe).
- Obliczenia impedancji całkowitej dla różnych konfiguracji cewek (1+1, 2+2, 4+4 Ohm).

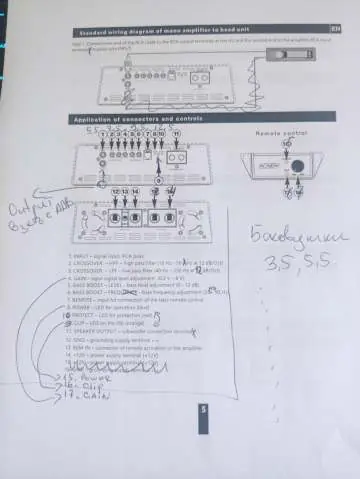

Konfiguracja i sterowanie
Wzmacniacz posiada panel sterowania umożliwiający precyzyjne dostrojenie dźwięku:
- GAIN: Regulacja czułości wejściowej (0.2V - 6V).
- CROSSOVER (HPF/LPF): Filtry górnoprzepustowe i dolnoprzepustowe pozwalające na odcięcie niepożądanych częstotliwości.
- BASS BOOST: Regulacja poziomu (0-12 dB) oraz częstotliwości (35-90 Hz) podbicia basu.
- Wskaźniki LED: Niebieski (POWER) oznacza pracę, pomarańczowy (CLIP) sygnalizuje przesterowanie, czerwony (PROTECT) oznacza tryb ochrony.
Rozwiązywanie problemów
W przypadku problemów z działaniem urządzenia:
- Wzmacniacz się nie włącza: Sprawdź styki, napięcie 9-15V na zaciskach oraz sygnał +12V na wejściu REM IN.
- Wzmacniacz przechodzi w tryb ochrony: Sprawdź, czy nie ma zwarcia na wyjściu głośnikowym, czy impedancja głośników nie jest za niska (min. 1 Ohm) oraz czy napięcie zasilania mieści się w zakresie 9-15V.
- Brak dźwięku: Sprawdź połączenia kabli sygnałowych RCA, jednostkę sterującą (HU) oraz głośniki.
Praktyczna pomoc
Typowe problemy
Wzmacniacz się nie włącza
Sprawdź wszystkie styki, obecność napięcia 9-15V na zaciskach zasilania oraz czy na wejście REM IN podawane jest +12V.
Wzmacniacz przechodzi w tryb ochrony (czerwona dioda)
Sprawdź, czy nie ma zwarcia na wyjściu głośnikowym, czy impedancja głośników nie jest niższa niż 1 Ohm oraz czy napięcie zasilania mieści się w zakresie 9-15V.
Wzmacniacz wyłącza się przy dużej głośności
Możliwy brak wystarczającej mocy zasilania (alternator/akumulator). Sprawdź, czy wzmacniacz nie jest przegrzany oraz czy impedancja obciążenia jest prawidłowa.
Brak dźwięku
Sprawdź połączenia kabli sygnałowych RCA, stan jednostki sterującej (HU) oraz integralność głośników i subwoofera.
Przed użyciem
- Odłącz akumulator przed rozpoczęciem instalacji.
- Dobierz przekrój kabli zasilających (AWG) zgodnie z tabelą w instrukcji.
- Zainstaluj bezpiecznik na kablu zasilającym w odległości do 40 cm od akumulatora.
- Upewnij się, że impedancja obciążenia wynosi minimum 1 Ohm.
- Sprawdź poprawność polaryzacji zasilania (+ i -).
Parametry w praktyce
- Impedancja minimalna
- 1 Ohm - nie wolno schodzić poniżej tej wartości, aby uniknąć uszkodzenia wzmacniacza.
- Napięcie pracy
- 9-15V - zakres napięcia zasilania dla poprawnej pracy urządzenia.
- Czułość wejściowa
- 0.2V - 6V - zakres napięcia sygnału wejściowego RCA.
Ilustracje i schematy
- Schemat zasilania: Wymaga podłączenia +12V, GND oraz REM IN do jednostki sterującej.
- Schemat głośnikowy: Pokazuje podłączenie subwoofera do zacisków SPEAKER OUTPUT.
Zgodność modelu
- Wymaga instalacji elektrycznej 12V DC z ujemnym uziemieniem.
- Kompatybilny z subwooferami o impedancji cewek 1+1, 2+2 lub 4+4 Ohm.
