Instrukcja obsługi subwoofera DS18 EXL-X12.2D
Poznaj szczegółowe parametry techniczne oraz wytyczne dotyczące budowy obudowy dla subwoofera DS18 EXL-X12.2D. Instrukcja zawiera wymiary skrzyń typu ported dla pojedynczego i podwójnego głośnika.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Subwoofer DS18 EXL-X12.2D to wysokowydajny głośnik niskotonowy o średnicy 12 cali. Kluczową informacją dla użytkownika jest fakt, że producent nie zaleca stosowania obudowy zamkniętej (sealed). Dla uzyskania optymalnych parametrów pracy należy zastosować obudowę typu wentylowanego (ported), której szczegółowe wymiary i schematy cięcia drewna znajdują się w dalszej części instrukcji.
Specyfikacja techniczna
- Średnica nominalna: 12 cali (304.8 mm)
- Impedancja nominalna: 2+2 Ohm
- Moc RMS: 1250 W
- Moc maksymalna (MAX): 2500 W
- Czułość (1w/1m): 88 dB
- Pasmo przenoszenia: 30 Hz - 1.7 kHz
- Zalecany filtr dolnoprzepustowy (Lo Pass Crossover): 100 Hz
- Głębokość montażowa: 180 mm (7 cali)
- Średnica otworu montażowego: 282 mm (11.1 cala)
Parametry Thiele & Small
Dla projektantów systemów audio istotne są następujące parametry:
- Vas (Objętość równoważna): 9.31 L
- Xmax (Skok membrany): 30 mm
- Fs (Częstotliwość rezonansowa): 50 Hz
- Qms: 2.901
- Qes: 0.448
- Qts: 0.388
- Mms: 376.997 g
- Re (Rezystancja DC): 2+2 Ohm
Zalecenia dotyczące obudowy
Instrukcja wyraźnie wskazuje na konieczność stosowania obudowy wentylowanej. Poniżej znajdują się wytyczne dla dwóch konfiguracji:
Budowa obudowy dla pojedynczego subwoofera
Dla jednego głośnika zalecana jest obudowa o objętości wewnętrznej netto 36 litrów (1.27 ft3) i częstotliwości strojenia 50 Hz. Wymiary zewnętrzne skrzyni to 600 mm x 350 mm x 294.6 mm. Do budowy należy użyć materiału o grubości 19 mm (0.75 cala). Instrukcja zawiera szczegółową listę wymiarów poszczególnych płyt drewnianych (top/bottom, front, rear, boki oraz port).
Budowa obudowy dla podwójnego subwoofera
Dla dwóch głośników zalecana jest obudowa o objętości wewnętrznej netto 56.6 litra (2 ft3) i częstotliwości strojenia 48 Hz. Wymiary zewnętrzne skrzyni to 850 mm x 350 mm x 358.2 mm. Podobnie jak w przypadku pojedynczej obudowy, wymagany jest materiał o grubości 19 mm. Dokumentacja zawiera precyzyjne zestawienie wymiarów wszystkich elementów drewnianych niezbędnych do wykonania konstrukcji.
Informacje o producencie
DS18
Praktyczna pomoc
Typowe problemy
Zastosowanie obudowy zamkniętej (sealed)
Producent wyraźnie odradza stosowanie obudowy zamkniętej. Należy użyć obudowy wentylowanej (ported) zgodnie z wymiarami podanymi w instrukcji.
Podłączenie cewek
Głośnik posiada podwójną cewkę 2+2 Ohm. Upewnij się, że wzmacniacz jest stabilny przy wybranej impedancji końcowej (np. 1 Ohm lub 4 Ohm w zależności od połączenia).
Przed użyciem
- Sprawdź impedancję cewek (2+2 Ohm) i dopasuj do wzmacniacza.
- Upewnij się, że wzmacniacz obsługuje moc RMS 1250W.
- Przygotuj materiał o grubości 19 mm (0.75 cala) na obudowę.
- Wybierz projekt obudowy (pojedyncza lub podwójna) zgodnie z dostępnym miejscem.
Parametry w praktyce
- RMS Power Handling
- 1250W - ciągła moc, którą głośnik może bezpiecznie przyjmować podczas pracy.
- MAX Power Handling
- 2500W - chwilowa moc szczytowa, której nie należy przekraczać.
- Mounting Depth
- 180 mm - minimalna głębokość montażowa wymagana w miejscu instalacji.
Ilustracje i schematy

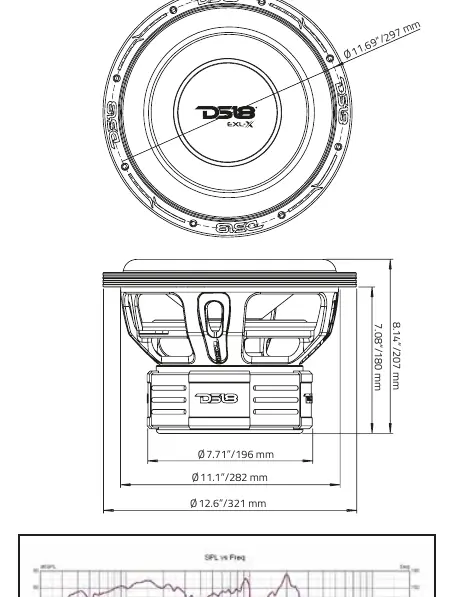

- Strona 2: Rysunek techniczny z wymiarami zewnętrznymi głośnika.
- Strona 5: Schemat budowy obudowy wentylowanej dla jednego subwoofera.

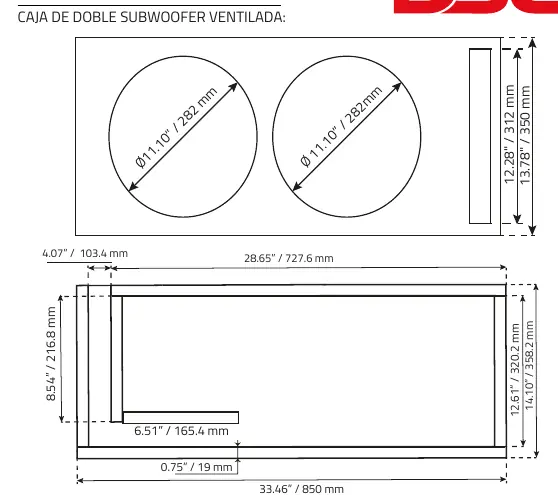

- Strona 6: Schemat budowy obudowy wentylowanej dla dwóch subwooferów.
Zgodność modelu
- Zalecana wyłącznie obudowa typu ported (wentylowana).
- Wymagana grubość materiału obudowy: 19 mm (0.75 cala).
