Instrukcja obsługi wzmacniacza samochodowego Taramps MD 12000.1
Szybki przewodnik po instalacji i obsłudze wzmacniacza samochodowego Taramps MD 12000.1. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować zwrotnicę oraz zrozumieć kody błędów LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wzmacniacz Taramps MD 12000.1 to wysokiej mocy urządzenie klasy D. Instalacja musi być przeprowadzona przez wykwalifikowanego specjalistę. Urządzenie wymaga zasilania 12V oraz odpowiedniego przekroju przewodów, aby uniknąć spadków napięcia i przegrzania. Należy zapewnić co najmniej 25 mm wolnej przestrzeni wokół radiatora dla prawidłowego chłodzenia.
Opis funkcji i wejść

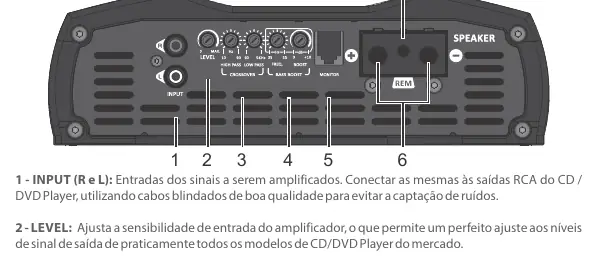

- INPUT (R i L): Wejścia sygnału RCA z jednostki sterującej (radio/odtwarzacz).
- LEVEL: Regulacja czułości wejściowej wzmacniacza.
- CROSSOVER: Regulacja filtrów HPF (10Hz - 90Hz) oraz LPF (90Hz - 5KHz).
- BASS BOOST: Regulacja wzmocnienia basu w zakresie 35Hz - 55Hz (0 do +10dB).
- MONITOR: Złącze dla opcjonalnego akcesorium monitorującego.
- SPEAKER: Wyjścia głośnikowe (należy przestrzegać polaryzacji i impedancji minimalnej).
- REMOTE: Złącze zdalnego sterowania (wymaga kabla 0,75mm²).
Instalacja i zasilanie
Wzmacniacz wymaga solidnego zasilania:
- Kable zasilające: 2 x 70mm² dla zasilania dodatniego i ujemnego.
- Bezpiecznik: Wymagany bezpiecznik lub wyłącznik 600A, zainstalowany jak najbliżej akumulatora.
- Kabel Remote: 0,75mm².
- Uwaga: Przed podłączeniem zasilania upewnij się, że wzmacniacz jest wyłączony, a ujemna klema akumulatora odłączona.
Wskaźniki LED i systemy ochrony
- Niebieska dioda (ON): Wzmacniacz włączony.
- Żółta dioda (miga): Przegrzanie (ok. 80°C). Wzmacniacz wyłącza dźwięk do czasu schłodzenia.
- Żółta dioda (miga w rytm muzyki): Wzmacniacz pracuje na granicy przesterowania (clipping).
- Czerwona dioda (świeci ciągle): Zwarcie na wyjściu lub zbyt niska impedancja.
- Czerwona dioda (miga 2x): Napięcie zasilania poniżej 9V.
- Czerwona dioda (miga 3x): Napięcie zasilania powyżej 16V.
Dane techniczne
Wzmacniacz dostępny jest w wersjach 0.5 Ohm lub 1 Ohm. Pasmo przenoszenia wynosi 10Hz - 5KHz (-3dB). Sprawność urządzenia wynosi 79-80%.
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Wzmacniacz wyłącza się i miga żółta dioda
Przegrzanie (80°C). Zapewnij lepszą wentylację i nie wyłączaj wzmacniacza, aby wentylatory mogły schłodzić urządzenie.
Czerwona dioda świeci ciągle
Wykryto zwarcie na wyjściu lub impedancja głośników jest niższa niż obsługiwana.
Czerwona dioda miga 2 razy
Napięcie zasilania jest zbyt niskie (poniżej 9V). Sprawdź stan akumulatora i połączenia.
Czerwona dioda miga 3 razy
Napięcie zasilania jest zbyt wysokie (powyżej 16V). Sprawdź instalację elektryczną pojazdu.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany specjalista.
- Sprawdź, czy akumulator ma 12V.
- Zapewnij co najmniej 25mm wolnej przestrzeni wokół radiatora.
- Użyj kabli zasilających o przekroju 70mm².
- Zainstaluj bezpiecznik 600A jak najbliżej akumulatora.
Parametry w praktyce
- HPF (High Pass Filter)
- Filtr górnoprzepustowy (10Hz - 90Hz), określa początek częstotliwości pracy.
- LPF (Low Pass Filter)
- Filtr dolnoprzepustowy (90Hz - 5KHz), określa koniec częstotliwości pracy.
Ilustracje i schematy

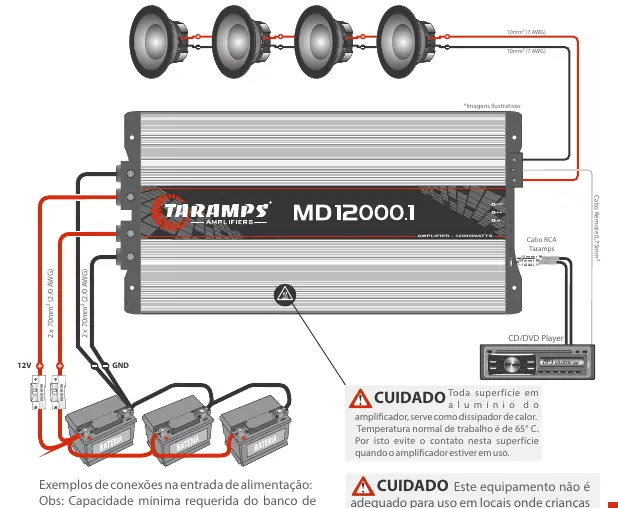

- Schemat połączeń pokazuje podłączenie zasilania 12V z bezpiecznikiem oraz podłączenie głośników do terminali wyjściowych.
Zgodność modelu
- Wymagana impedancja minimalna: 0.5 Ohm lub 1 Ohm (zależnie od wersji modelu).
