Instrukcja obsługi wzmacniacza samochodowego Stetsom 1200EQ
Szybki przewodnik po instalacji i obsłudze wzmacniacza samochodowego Stetsom 1200EQ. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować filtry audio, zrozumieć kody błędów LED i rozwiązać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wzmacniacz Stetsom 1200EQ to zaawansowane urządzenie audio przeznaczone do systemów samochodowych. Instalacja musi być wykonana przez wykwalifikowanego profesjonalistę przy wyłączonym zasilaniu. Obowiązkowe jest zastosowanie bezpiecznika 40A zainstalowanego jak najbliżej akumulatora, aby chronić system przed przeciążeniem i zwarciem.
Opis urządzenia i kontrolki
Panel sterowania wzmacniacza umożliwia precyzyjne dostosowanie dźwięku:
- INPUT: Wejście sygnału RCA.
- LEVEL: Regulacja poziomu sygnału wejściowego.
- H.P.F. (High Pass Filter): Regulacja częstotliwości początkowej (10Hz - 700Hz).
- L.P.F. (Low Pass Filter): Regulacja częstotliwości końcowej (50Hz - 25KHz).
- BASS: Wzmocnienie basów (0 do +10dB przy 45Hz).
- MID BASS / MID HIGH: Regulacja wzmocnienia średnich tonów.
- OVER CLIP: Funkcja zwiększająca moc wyjściową o 15% przy włączonej diodzie CLIP.
Instalacja i podłączenie
Prawidłowe okablowanie jest kluczowe dla wydajności:
- Zasilanie (dodatnie/ujemne): Przewód o przekroju min. 13,3mm².
- Zdalne sterowanie (REM): Przewód o przekroju min. 0,75mm².
- Wyjście głośnikowe: Przewód o przekroju min. 4mm².
Należy unikać prowadzenia kabli instalacyjnych w pobliżu oryginalnej wiązki elektrycznej pojazdu, aby zapobiec zakłóceniom. Zaleca się stosowanie dodatkowego akumulatora.
System ochrony i diagnostyka
Wzmacniacz posiada inteligentny system ochrony. W przypadku awarii dioda PROT będzie migać, wskazując przyczynę:
- 1 mignięcie: Zwarcie lub przeciążenie na wyjściu.
- 2 mignięcia: Zbyt wysoka temperatura (ok. 90°C).
- 3 mignięcia: Napięcie zasilania poniżej 9V.
- 4 mignięcia: Napięcie zasilania powyżej 16V.
Rozwiązywanie problemów
Jeśli wzmacniacz nie działa, sprawdź:
- Brak zasilania: Sprawdź połączenia kabli, stan bezpiecznika oraz napięcie akumulatora.
- Brak dźwięku: Upewnij się, że kable RCA i głośnikowe są podłączone, a pokrętło LEVEL nie jest na minimum.
- Dioda PROT miga: Sprawdź, czy otwory wentylacyjne nie są zablokowane i czy wzmacniacz nie jest przegrzany.
Dane techniczne
Wzmacniacz obsługuje impedancję wyjściową 1 Ohm lub 2 Ohm (zależnie od wersji). Pobór prądu w trybie muzycznym wynosi od 1 do 57A, a w trybie BASS od 1 do 115A. Wymiary urządzenia to 64 x 260 x 170 mm.
Praktyczna pomoc
Typowe problemy
Wzmacniacz nie włącza się
Sprawdź połączenia kabli, stan bezpiecznika/wyłącznika oraz napięcie akumulatora.
Brak dźwięku
Sprawdź kable głośnikowe i RCA, upewnij się, że kontrola LEVEL nie jest ustawiona na minimum.
Dioda PROT miga
Sprawdź, czy otwory wentylacyjne nie są zablokowane, czy wzmacniacz nie jest przegrzany lub czy nie ma zwarcia w kablach głośnikowych.
Przed użyciem
- Wyłącz zasilanie przed wykonaniem jakichkolwiek połączeń.
- Zainstaluj bezpiecznik 40A jak najbliżej akumulatora.
- Użyj kabli zasilających o przekroju min. 13,3mm².
- Użyj kabla zdalnego sterowania (REM) o przekroju min. 0,75mm².
- Upewnij się, że impedancja głośników jest zgodna z obsługiwaną przez wzmacniacz.
Parametry w praktyce
- Impedancja wyjściowa
- Wspiera 1 Ohm lub 2 Ohm w zależności od wersji modelu.
- Crossover High Pass (H.P.F.)
- Regulacja częstotliwości początkowej od 10Hz do 700Hz.
- Crossover Low Pass (L.P.F.)
- Regulacja częstotliwości końcowej od 50Hz do 25KHz.
Ilustracje i schematy
- Panel wejść/wyjść: Pokazuje wejścia RCA, kontrolki filtrów (HPF, LPF, Bass, Mid Bass, Mid High) oraz wyjście głośnikowe.
- Panel zasilania: Pokazuje wentylator, wejście zasilania dodatniego, zdalnego sterowania (REM) i ujemnego.

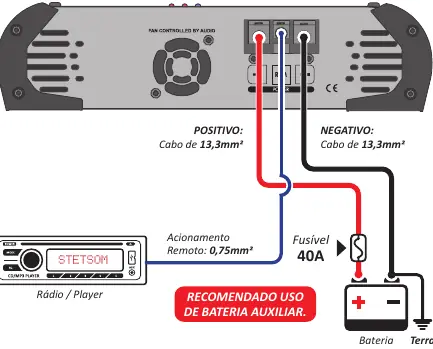

- Schemat instalacji: Ilustruje połączenie wzmacniacza z radiem, akumulatorem (z bezpiecznikiem) i głośnikami.
Zgodność modelu
- Wymaga profesjonalnego montażu.
- Zalecane użycie dodatkowego akumulatora.
