Instrukcja obsługi subwoofera JBL STAGE 1200D
Szybki przewodnik po instalacji i podłączeniu subwoofera samochodowego JBL STAGE 1200D. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody do wzmacniacza oraz poznaj specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

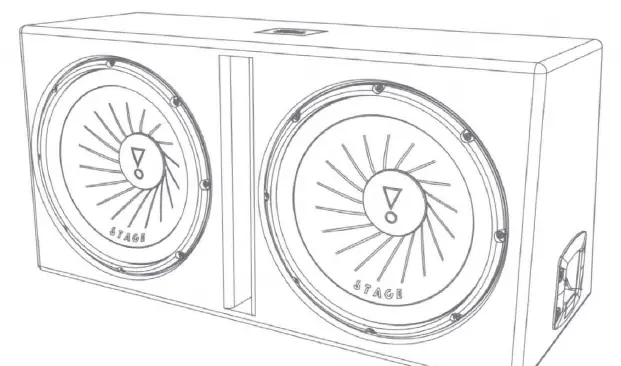

Subwoofer JBL STAGE 1200D to pasywna obudowa wyposażona w dwa głośniki 12-calowe, zaprojektowana do zastosowań samochodowych. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu w pojeździe oraz prawidłowego podłączenia elektrycznego do wzmacniacza.
Wskazówki dotyczące instalacji
- Zawsze używaj okularów ochronnych podczas pracy z narzędziami.
- Przed rozpoczęciem prac wyłącz wszystkie komponenty audio i urządzenia elektryczne.
- Odłącz ujemny (-) przewód od akumulatora pojazdu.
- Sprawdź obie strony powierzchni montażowej, aby upewnić się, że śruby lub przewody nie uszkodzą przewodów hamulcowych, paliwowych ani wiązek elektrycznych.
- Upewnij się, że wszystkie połączenia elektryczne są bezpieczne i odpowiednio zaizolowane.
- Przed wierceniem lub wycinaniem otworów użyj nożyka introligatorskiego, aby usunąć tkaninę lub winyl, co zapobiegnie ich wkręceniu się w wiertło.
- Nie montuj głośników w miejscach, gdzie mogą zostać zamoczone.
Wybór miejsca montażu
Najlepszym miejscem na montaż obudowy jest róg bagażnika lub przestrzeni ładunkowej. Wybierz lokalizację, która nie koliduje z ładunkiem, składanymi siedzeniami ani klapą bagażnika. Obudowę należy solidnie przymocować do powierzchni montażowej.
Podłączenie subwoofera
Podłącz terminale + i - na obudowie do wyjść wzmacniacza, zachowując właściwą polaryzację. Do połączenia należy użyć przewodu głośnikowego o przekroju co najmniej 0,5 mm² (20 AWG).
Dane techniczne
- Głośnik niskotonowy: 2 x 12 cali (300 mm)
- Moc RMS: 600 W
- Moc szczytowa: 1200 W
- Czułość (2.83V@1m): 94 dB
- Pasmo przenoszenia: 34 Hz - 200 Hz
- Impedancja: 2 omy
Konserwacja
Obudowę subwoofera można czyścić wyłącznie wilgotną szmatką. Nie należy używać żadnych środków czyszczących ani rozpuszczalników, ponieważ mogą one uszkodzić powierzchnię urządzenia.
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub zniekształcenia
Sprawdź polaryzację połączeń (+/-) między wzmacniaczem a subwooferem oraz upewnij się, że przewody są dobrze zamocowane i nieuszkodzone.
Ryzyko uszkodzenia słuchu
Unikaj słuchania muzyki na wysokim poziomie głośności podczas jazdy. Zwiększaj głośność stopniowo, aż dźwięk będzie wyraźny i komfortowy, a następnie nie przekraczaj tego poziomu.
Przed użyciem
- Wyłącz wszystkie komponenty audio i urządzenia elektryczne przed rozpoczęciem prac.
- Odłącz ujemny (-) przewód od akumulatora pojazdu.
- Załóż okulary ochronne podczas używania narzędzi.
- Sprawdź, czy w miejscu wiercenia nie znajdują się przewody hamulcowe, paliwowe lub wiązki elektryczne.
- Upewnij się, że przewody są bezpiecznie zamocowane i odpowiednio zaizolowane.
Parametry w praktyce
- Moc RMS (600W)
- Ciągła moc, z jaką subwoofer może pracować bez ryzyka uszkodzenia.
- Impedancja (2 omy)
- Wartość oporu elektrycznego, która musi być zgodna z możliwościami wzmacniacza.
- Pasmo przenoszenia (34Hz - 200Hz)
- Zakres częstotliwości dźwięku, jakie subwoofer jest w stanie odtworzyć.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie subwoofera do wzmacniacza (AMP), który z kolei jest połączony z jednostką główną (HEAD UNIT) oraz akumulatorem.
Zgodność modelu
- Produkt przeznaczony wyłącznie do zastosowań mobilnych (samochodowych).
- Nie jest przeznaczony do podłączenia do sieci elektrycznej (AC).
