Instrukcja montażu głośników naściennych JBL SLP 12-T i SLP 14-T

Szybki przewodnik instalacji głośników JBL SLP 12-T i SLP 14-T. Dowiedz się, jak podłączyć przewody, skonfigurować przełącznik TAP, zamontować uchwyt ścienny i zabezpieczyć głośnik.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i konfiguracji głośników naściennych JBL serii SLP (modele SLP 12-T oraz SLP 14-T). Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami bezpieczeństwa. Instalator jest odpowiedzialny za dobór odpowiednich elementów montażowych dostosowanych do konstrukcji ściany.

Podłączenie przewodów

Głośniki wyposażone są w złącze wielostykowe (multi-pin connector), które ułatwia instalację:

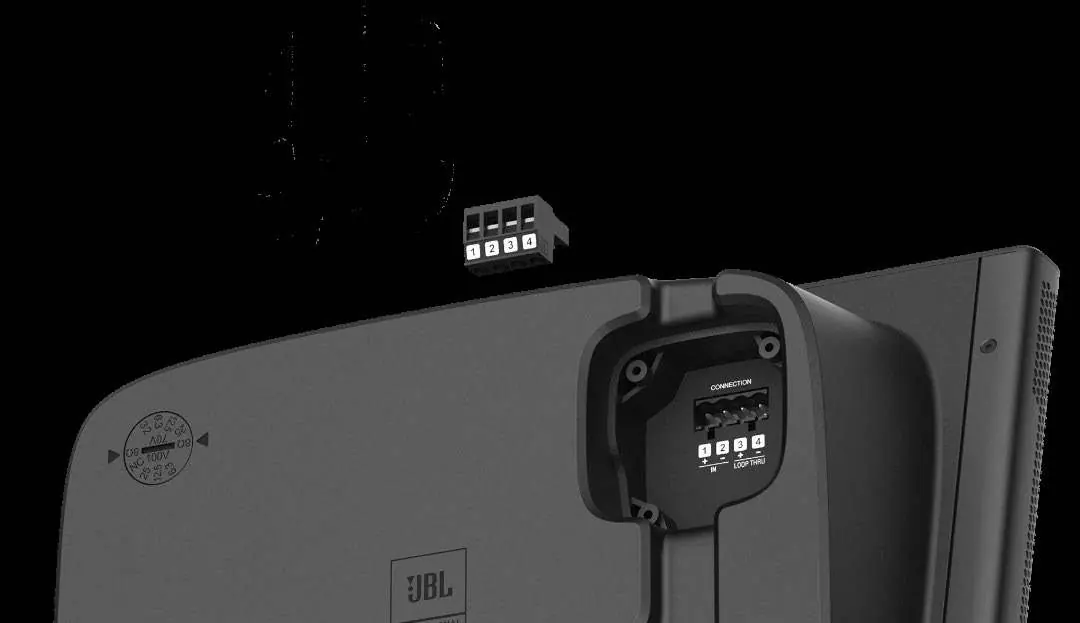

Schemat podłączenia złącza wielostykowego
Schemat podłączenia złącza wielostykowego
Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2
  • Podłącz jedną lub dwie pary przewodów do dołączonego złącza wielostykowego i dokręć śruby zaciskowe.
  • Wciśnij złącze do gniazda w komorze terminala głośnika.
  • Wewnątrz głośnika zaciski „+” oraz „–” są połączone równolegle, co umożliwia łatwe łączenie kolejnych głośników w systemie rozproszonym (loop-thru).

Osłona terminala i zarządzanie przewodami

Głośniki posiadają opcjonalną osłonę terminala:

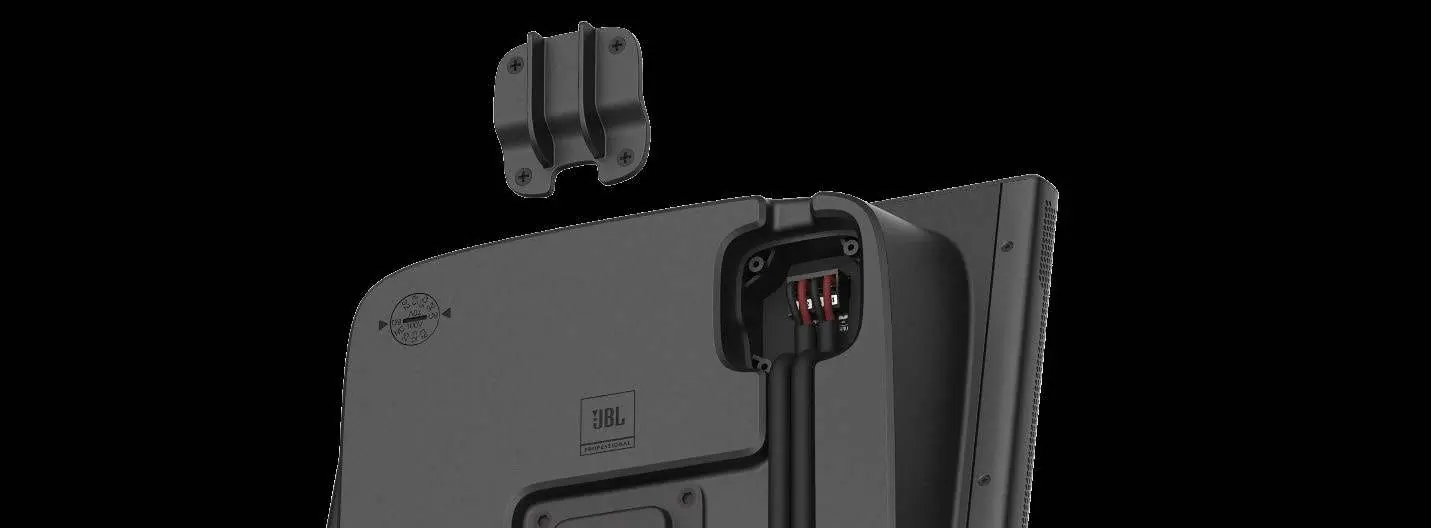

Montaż osłony terminala
Montaż osłony terminala
  • Osłonę można zamontować za pomocą dołączonych wkrętów (6 mm z łbem płaskim krzyżakowym).
  • Dla lepszego uszczelnienia otworu kablowego można zastosować klej silikonowy lub inny odpowiedni uszczelniacz.
  • Panel tylny przylega płasko do ściany, a wbudowane wgłębienia umożliwiają prowadzenie przewodów w górę lub w dół.

Konfiguracja przełącznika TAP

Na tylnym panelu znajduje się przełącznik TAP, który należy ustawić w zależności od typu systemu:

Przełącznik TAP na tylnym panelu
Przełącznik TAP na tylnym panelu
  • SLP 12/T: 8Ω (tryb niskiej impedancji), 15W, 7.5W lub 3.8W (dla systemów 70V/100V) oraz 1.9W (tylko dla 70V).
  • SLP 14/T: 8Ω (tryb niskiej impedancji), 25W, 12.5W lub 6.3W (dla systemów 70V/100V) oraz 3.2W (tylko dla 70V).

Montaż uchwytu ściennego

Proces montażu obejmuje następujące kroki:

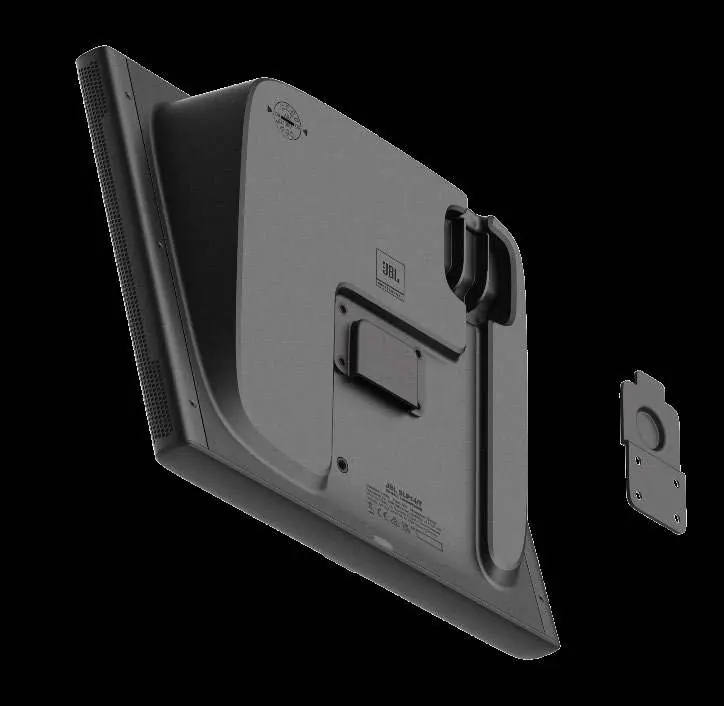

Montaż głośnika na uchwycie ściennym
Montaż głośnika na uchwycie ściennym
  1. Przymocuj uchwyt ścienny (WALL-MOUNT BRACKET) do ściany za pomocą odpowiednich śrub lub kotew dobranych do materiału ściany.
  2. Wsuń głośnik na uchwyt ścienny, aż zostanie w pełni osadzony.
  3. Ważne: Zamontuj dodatkową linkę zabezpieczającą (safety cable) do punktu mocowania (M6 SAFETY CABLE ATTACHMENT INSERT POINT). Użyj śruby M6-1.0 x 10 mm. Głowica śruby wraz z grubością końcówki linki nie powinna przekraczać 6.8 mm, aby uniknąć kolizji z uchwytem lub ścianą. Drugi koniec linki przymocuj do niezależnego punktu konstrukcyjnego budynku.

Kontakt

W razie pytań technicznych można skontaktować się z Harman Professional:

Informacje o producencie

JBL

Profil marki

Praktyczna pomoc

Typowe problemy

Brak dźwięku lub nieprawidłowe działanie

Sprawdź, czy przełącznik TAP nie jest ustawiony w pozycji NC (Not Connected) oraz czy przewody są poprawnie dokręcone w złączu wielostykowym.

Trudności z montażem głośnika na uchwycie

Upewnij się, że śruba zabezpieczająca (M6) nie jest zbyt długa (maks. 6.8 mm z końcówką linki), ponieważ może blokować poprawne osadzenie głośnika na uchwycie.

Przed użyciem

  • Upewnij się, że instalację wykonuje wykwalifikowany personel.
  • Dobierz śruby montażowe odpowiednie do typu ściany (beton, płyta gipsowa, drewno).
  • Przygotuj linkę zabezpieczającą z końcówką oczkową.
  • Sprawdź, czy posiadasz śrubę M6-1.0 x 10 mm do punktu zabezpieczającego.
  • Upewnij się, że wzmacniacz jest kompatybilny z wybranym ustawieniem TAP (8Ω lub 70V/100V).

Ilustracje i schematy

  • Schemat złącza wielostykowego pokazuje sposób podłączenia przewodów wejściowych i wyjściowych (loop-thru) dla połączeń równoległych.
  • Rysunek montażu uchwytu ściennego wskazuje punkt mocowania linki zabezpieczającej.

Zgodność modelu

  • Głośniki wymagają zewnętrznego wzmacniacza w trybie 70V/100V.
  • Możliwe jest łączenie równoległe wielu głośników w systemie rozproszonym.
