Instrukcja obsługi głośników ściennych JBL Studio 6

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji głośników ściennych z serii JBL Studio 6 (modele 6IW, 8IW, 66LCR, 88LCR oraz Theater). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, rozmieszczenia w pomieszczeniu, podłączenia przewodów oraz podstawowej konfiguracji dźwięku.

Zawartość zestawu

W opakowaniu znajdują się:

• Głośnik ścienny JBL Studio 6
• Szablon montażowy (do wycięcia otworu)
• Maskownica
• Elementy montażowe logo (dla modeli 66LCR, 88LCR i Theater)

Rozmieszczenie głośników

Prawidłowe rozmieszczenie jest kluczowe dla jakości dźwięku:

• System Stereo: Głośniki powinny być umieszczone symetrycznie po obu stronach telewizora lub ekranu, skierowane w stronę głównego miejsca odsłuchowego.
• Kino domowe: Głośniki należy rozmieścić zgodnie z konfiguracją systemu surround, zachowując odpowiednie odległości od ścian bocznych i sufitu, aby zapewnić optymalną scenę dźwiękową.

Instalacja

1. Wycinanie otworu: Użyj dołączonego szablonu montażowego, aby zaznaczyć miejsce wycięcia w ścianie. Upewnij się, że w wybranym miejscu nie przebiegają przewody elektryczne ani rury.
2. Podłączenie przewodów: Podłącz przewody głośnikowe do terminali z tyłu głośnika. Pamiętaj o zachowaniu polaryzacji: czerwony terminal to plus (+), czarny to minus (-).
3. Montaż w ścianie: Włóż głośnik w przygotowany otwór i zabezpiecz go za pomocą wbudowanych śrub montażowych, które docisną głośnik do powierzchni ściany.

Ustawienia EQ (Korektor)

Głośniki posiadają wbudowaną regulację tonów wysokich (Tweeter) i niskich (Woofer). Możesz dostosować brzmienie w zakresie +/- 3dB za pomocą przełączników znajdujących się na przednim panelu głośnika, aby dopasować dźwięk do akustyki pomieszczenia.

Malowanie maskownic

Maskownice można malować, aby dopasować je do koloru ściany:

1. Zdejmij maskownicę z głośnika.
2. Pomaluj maskownicę (najlepiej farbą w sprayu, aby nie zatkać otworów).
3. Po całkowitym wyschnięciu zamontuj maskownicę z powrotem na głośniku.

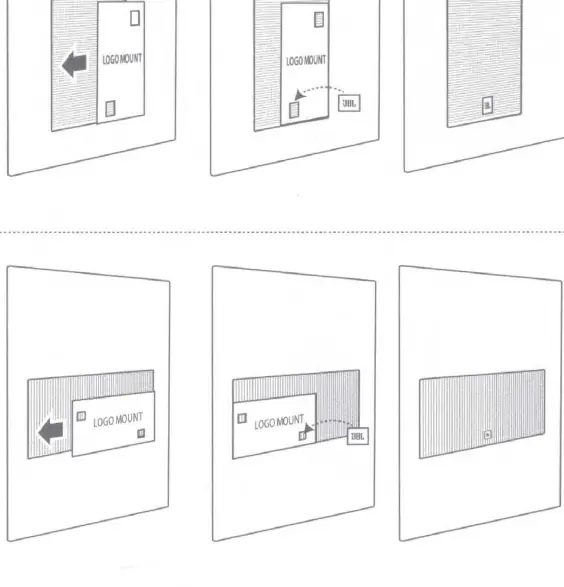

Montaż logo

W modelach 66LCR, 88LCR oraz Theater możliwe jest zamontowanie logo JBL w orientacji pionowej lub poziomej, w zależności od sposobu instalacji głośnika.

Bezpieczeństwo

Instalacja powinna być przeprowadzona zgodnie z lokalnymi przepisami budowlanymi. Nie blokuj otworów wentylacyjnych. W przypadku uszkodzenia przewodu zasilającego lub głośnika, skontaktuj się z wykwalifikowanym serwisem.
