Instrukcja obsługi kolumny podstawkowej JBL L82 Classic MkII
Poznaj instrukcję obsługi kolumny podstawkowej JBL L82 Classic MkII. Dowiedz się, jak prawidłowo rozmieścić głośniki w pomieszczeniu, podłączyć przewody w trybach 2-wire, bi-wire i bi-amp oraz jak dostosować poziom wysokich tonów za pomocą...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące konfiguracji i obsługi kolumn podstawkowych JBL L82 Classic MkII. Przed przystąpieniem do użytkowania należy zapoznać się z zaleceniami dotyczącymi rozmieszczenia oraz bezpiecznego podłączenia przewodów.
Rozmieszczenie i ustawienie głośników
Prawidłowe ustawienie ma kluczowe znaczenie dla jakości dźwięku. Należy przestrzegać następujących zasad:
- Unikaj umieszczania głośników w pobliżu wzmacniaczy mocy, grzejników lub innych źródeł ciepła.
- Nie ustawiaj kolumn w miejscach o dużej wilgotności lub zapyleniu.
- Unikaj bezpośredniego nasłonecznienia.
- Zaleca się ustawienie głośników w odległości od 1.8m do 2.4m od siebie.
- Zachowaj odstęp około 51cm od ścian bocznych.
- Głośniki powinny być skierowane pod kątem 40-60 stopni w stronę miejsca odsłuchu.
- Głośniki powinny być umieszczone na wysokości uszu słuchacza. Zaleca się użycie dedykowanych podstawek JBL JS-80 (sprzedawane oddzielnie).
Podłączenie przewodów
Głośniki posiadają podwójne zestawy pozłacanych terminali. Przed podłączeniem upewnij się, że wzmacniacz jest wyłączony.
Ważne środki ostrożności
- Upewnij się, że nieizolowane końcówki przewodów (+) i (-) nie stykają się ze sobą, aby uniknąć zwarcia kanału wzmacniacza.
- Zachowaj właściwą polaryzację (+ do +, - do -) dla obu głośników.

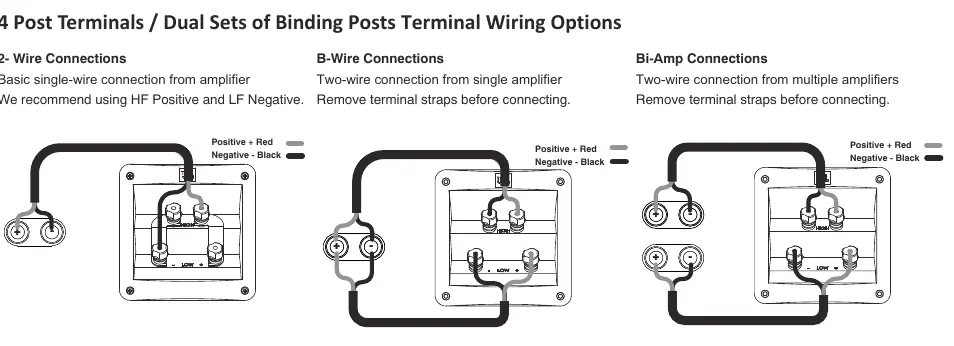

Opcje połączeń
- Połączenie 2-przewodowe (2-Wire): Standardowe połączenie z jednego wzmacniacza. Zaleca się użycie HF Positive i LF Negative.
- Połączenie Bi-Wire: Dwa przewody z jednego wzmacniacza. Wymagane usunięcie zwór (terminal straps) przed podłączeniem.
- Połączenie Bi-Amp: Dwa przewody z wielu wzmacniaczy. Wymagane usunięcie zwór (terminal straps) przed podłączeniem.
Regulacja wysokich tonów (HF Level)
Głośnik wyposażony jest w pokrętło regulacji poziomu wysokich tonów (HF Level), które pozwala na niezależne dostosowanie balansu między głośnikiem niskotonowym a wysokotonowym.
- Ustawienie domyślne (0dB) zapewnia płaski balans.
- Jeśli wysokie tony brzmią zbyt jasno: obróć pokrętło przeciwnie do ruchu wskazówek zegara.
- Jeśli wysokie tony brzmią zbyt stłumienie: obróć pokrętło zgodnie z ruchem wskazówek zegara.
Specyfikacja techniczna
- Typ: 2-drożna kolumna podstawkowa 8-calowa (200mm).
- Zalecana moc wzmacniacza: 25 - 150W RMS.
- Impedancja: 8 Ohm.
- Pasmo przenoszenia: 44Hz - 40kHz (-6 dB).
- Częstotliwość podziału zwrotnicy: 1.7kHz.
- Wymiary z maskownicą: 472.7mm x 280.2mm x 315.0mm.
- Waga (sztuka): 12.8kg.
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Dźwięk wysokich tonów jest zbyt jasny
Obróć pokrętło HF LEVEL przeciwnie do ruchu wskazówek zegara.
Dźwięk wysokich tonów jest zbyt stłumiony
Obróć pokrętło HF LEVEL zgodnie z ruchem wskazówek zegara.
Zwarcie wzmacniacza
Upewnij się, że nieizolowane końcówki przewodów (+) i (-) nie stykają się ze sobą na terminalach.
Przed użyciem
- Sprawdź, czy posiadasz parę głośników i maskownice Quadrex.
- Upewnij się, że wzmacniacz jest wyłączony przed podłączeniem kabli.
- W przypadku połączeń bi-wire lub bi-amp, usuń zwory (terminal straps) z terminali.
- Zaplanuj rozstawienie głośników w odległości 1.8m - 2.4m od siebie.
- Upewnij się, że głośniki są ustawione na wysokości uszu słuchacza.
Parametry w praktyce
- Impedancja: 8 Ohm
- Standardowa wartość dla większości domowych wzmacniaczy audio.
- Zalecana moc wzmacniacza: 25-150W RMS
- Zakres mocy wzmacniacza zapewniający bezpieczną i optymalną pracę głośników.
- Pasmo przenoszenia: 44Hz - 40kHz
- Zakres częstotliwości odtwarzanych przez kolumny; 44Hz to dolna granica basu.
Ilustracje i schematy
- Schemat rozmieszczenia: pokazuje zalecaną odległość 51cm od ścian bocznych oraz kąt odsłuchu 40-60 stopni.
- Schemat terminali: ilustruje różnice między połączeniem standardowym, bi-wire i bi-amp.
Zgodność modelu
- Zalecane podstawki: JBL JS-80 (sprzedawane oddzielnie).
- Wymiary z maskownicą: 472.7mm x 280.2mm x 315.0mm.
