Instrukcja obsługi monitora studyjnego JBL 4349

Najważniejsze informacje z instrukcji

JBL 4349 to 2-drożny monitor studyjny typu bookshelf. Ze względu na znaczną wagę urządzenia (37,7 kg na sztukę), kluczowe jest zapewnienie stabilnego podłoża, które wytrzyma obciążenie do 108,9 kg. Instrukcja obejmuje procedury instalacji, różne metody podłączenia (single-wire, bi-wire, bi-amp) oraz regulację charakterystyki dźwięku za pomocą wbudowanych regulatorów.

Rozmieszczenie i ustawienie

Aby uzyskać najlepsze efekty dźwiękowe, należy przestrzegać następujących zasad:

• Odległość: Głośniki powinny znajdować się w odległości 1,8–2,4 m od siebie.
• Kąt: Optymalny kąt odsłuchu wynosi od 40 do 60 stopni.
• Wysokość: Głośniki powinny być ustawione tak, aby ich tuby wysokotonowe znajdowały się na wysokości uszu słuchacza.
• Ściany: Umieszczenie głośników w pobliżu ścian lub rogów zwiększa poziom basu. Zaleca się zachowanie co najmniej 50 cm odstępu od ścian bocznych.
• Otoczenie: Unikaj umieszczania głośników w pobliżu źródeł ciepła, w miejscach o dużej wilgotności lub bezpośrednio nasłonecznionych.

Podłączanie głośników

Przed przystąpieniem do podłączania upewnij się, że wzmacniacz jest wyłączony. JBL 4349 posiada podwójne zaciski, które są fabrycznie połączone zworkami.

• Single-Wire: Podłącz wzmacniacz do jednego zestawu zacisków. Nie usuwaj zworek łączących zaciski.

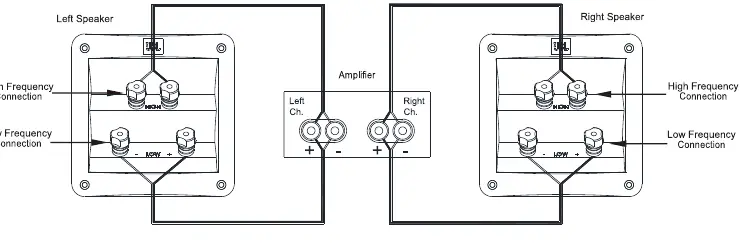

• Bi-Wire / Bi-Amp: Wymaga usunięcia zworek. W trybie bi-amp używa się dwóch oddzielnych kanałów wzmacniacza dla sekcji wysokotonowej i niskotonowej.
• Polaryzacja: Zawsze łącz zaciski dodatnie (+) ze wzmacniacza z dodatnimi w głośniku, a ujemne (-) z ujemnymi.
• Typy złączy: Terminale akceptują gołe przewody, wtyki pinowe, widełki oraz wtyki bananowe.

Konfiguracja i regulacja dźwięku

Monitor wyposażony jest w zaawansowaną zwrotnicę z regulacją na przednim panelu:

• HF Trim: Regulacja poziomu wysokich tonów.
• UHF Trim: Regulacja poziomu ultra-wysokich tonów.
• Ustawienia fabryczne: Zaleca się ustawienie obu regulatorów w pozycji 0 dB.
• Okres docierania: Zawieszenia przetworników wymagają kilku tygodni pracy, aby osiągnąć optymalne parametry dźwiękowe.

Konserwacja i czyszczenie

• Obudowę należy przecierać czystą, suchą szmatką.
• Nie używaj substancji lotnych, takich jak benzen, rozcieńczalniki czy alkohol.
• Nie rozpylaj środków owadobójczych w pobliżu głośników.
• Maskownicę można czyścić odkurzaczem z końcówką o niskiej sile ssania.
• Powierzchnię głośnika niskotonowego można delikatnie czyścić miękkim pędzlem malarskim lub do kaligrafii.

Dane techniczne

• Typ: 2-drożny monitor studyjny.
• Przetwornik niskotonowy: 12-calowy (300 mm) woofer JW300PG-8.
• Przetwornik wysokotonowy: 1,5-calowy (38 mm) kompresyjny D2415K.
• Pasmo przenoszenia (-6 dB): 32 Hz – 25 kHz.
• Czułość: 91 dB.
• Impedancja nominalna: 8 Ohm.
• Zalecana moc wzmacniacza: 25-200 W RMS.
