Instrukcja obsługi subwoofera JBL STAGE 1200S
Szybki przewodnik po instalacji i obsłudze subwoofera samochodowego JBL STAGE 1200S. Dowiedz się, jak bezpiecznie podłączyć głośnik, dobrać miejsce montażu i poznać parametry techniczne urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

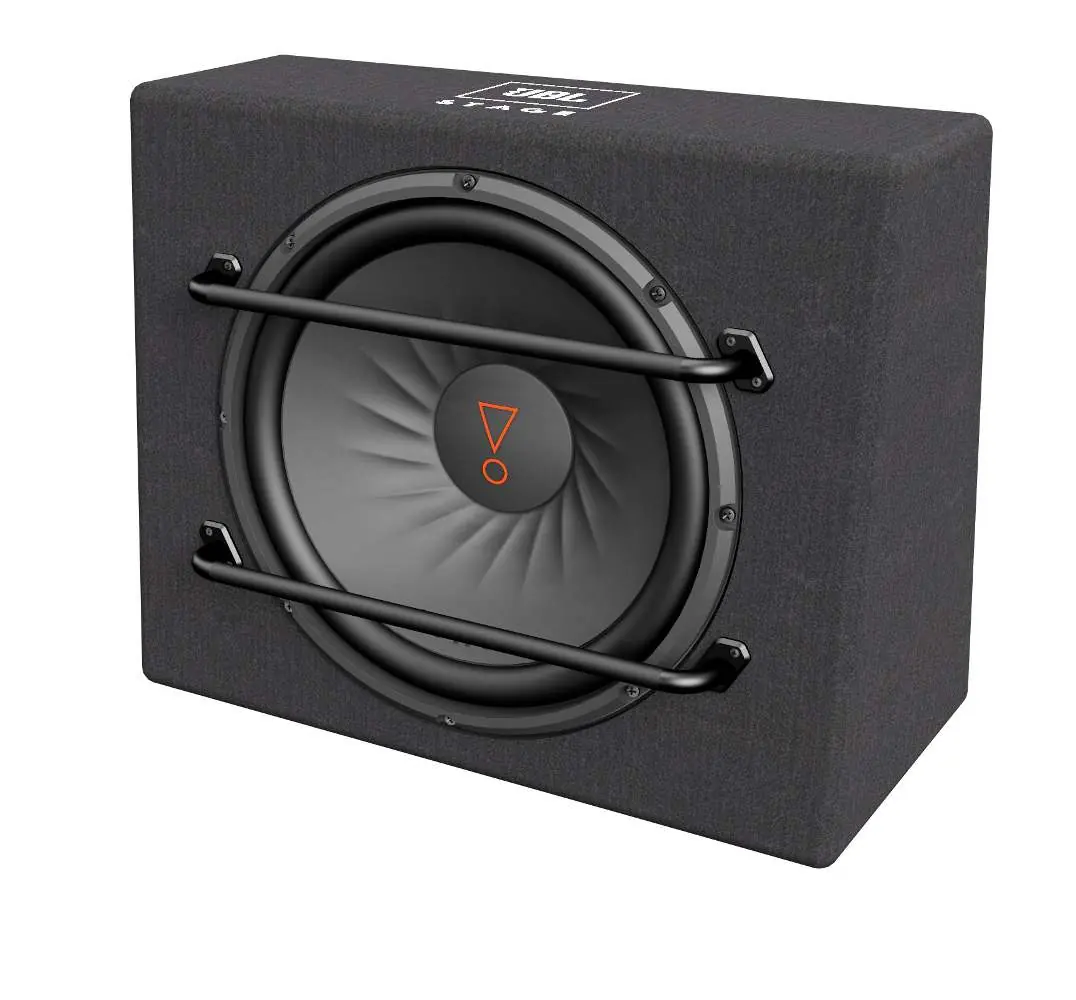

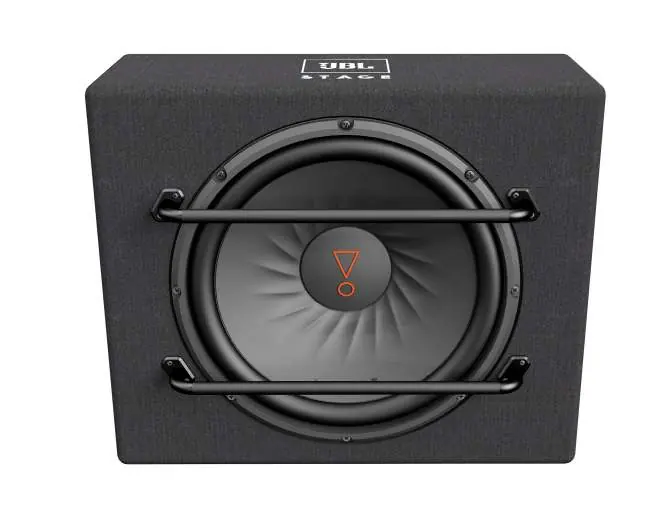

Subwoofer JBL STAGE 1200S to urządzenie zaprojektowane do zastosowań mobilnych w samochodach. Instrukcja zawiera kluczowe wytyczne dotyczące bezpieczeństwa, montażu oraz poprawnego podłączenia elektrycznego. Producent zaleca, aby w przypadku braku doświadczenia w instalacjach car-audio, montaż powierzyć wykwalifikowanemu profesjonaliście.
Montaż subwoofera
Wybór odpowiedniego miejsca montażu jest kluczowy dla bezpieczeństwa i jakości dźwięku:
- Wybierz miejsce, które nie koliduje z bagażem, składanymi siedzeniami ani klapą bagażnika.
- Najlepszą lokalizacją jest zazwyczaj róg bagażnika lub przestrzeni ładunkowej.
- Przed wierceniem lub cięciem otworów sprawdź, czy po drugiej stronie powierzchni montażowej nie znajdują się przewody paliwowe, hamulcowe lub wiązki elektryczne.
- Użyj nożyka introligatorskiego do usunięcia tkaniny lub winylu przed wierceniem, aby materiał nie wkręcił się w wiertło.
- Zabezpiecz obudowę subwoofera w miejscu montażu.
Podłączenie głośnika
Poprawne podłączenie elektryczne jest niezbędne do uzyskania właściwego dźwięku:
- Przed rozpoczęciem prac odłącz ujemny (-) biegun akumulatora pojazdu.
- Wyłącz wszystkie komponenty audio i inne urządzenia elektryczne.
- Podłącz zaciski (+) i (-) na obudowie subwoofera do wyjść wzmacniacza, zachowując właściwą polaryzację.
- Użyj przewodu głośnikowego o przekroju co najmniej 0.5mm2 (20 AWG).
- Upewnij się, że wszystkie połączenia są bezpieczne i odpowiednio zaizolowane.
Dane techniczne
- Głośnik niskotonowy: 12 cali (300 mm)
- Moc RMS: 250 W
- Moc szczytowa: 1000 W
- Czułość (2.83V@1m): 91 dB
- Pasmo przenoszenia: 34 Hz – 200 Hz
- Impedancja: 2 omy
- Wymiary (SxWxG1xG2): 436 mm x 365 mm x 159 mm x 252 mm
Konserwacja
Obudowę subwoofera można czyścić wyłącznie wilgotną szmatką. Nie należy używać żadnych środków czyszczących ani rozpuszczalników, które mogłyby uszkodzić powierzchnię.
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub zniekształcenia
Sprawdź polaryzację połączeń (+/-) oraz czy przewody są dobrze zamocowane do wzmacniacza i subwoofera.
Ryzyko uszkodzenia słuchu
Unikaj słuchania muzyki na wysokim poziomie głośności przez długi czas, szczególnie podczas prowadzenia pojazdu.
Przed użyciem
- Odłącz ujemny biegun akumulatora przed rozpoczęciem prac.
- Załóż okulary ochronne podczas używania narzędzi.
- Sprawdź, czy w miejscu montażu nie ma przewodów paliwowych ani hamulcowych.
- Upewnij się, że używasz przewodu głośnikowego o przekroju co najmniej 0.5mm2 (20 AWG).
- Upewnij się, że miejsce montażu jest suche.
Parametry w praktyce
- Moc RMS (250W)
- Ciągła moc, z jaką głośnik może pracować bez uszkodzenia.
- Moc szczytowa (1000W)
- Maksymalna chwilowa moc, jaką głośnik może przyjąć.
- Impedancja (2 omy)
- Opór elektryczny cewki głośnika; wzmacniacz musi być stabilny przy tej wartości.
- Pasmo przenoszenia (34Hz - 200Hz)
- Zakres częstotliwości dźwięku, które głośnik jest w stanie odtworzyć.
Ilustracje i schematy
- Schemat przedstawia połączenie subwoofera z jednostką sterującą (Head Unit) oraz wzmacniaczem (AMP).
- Wymagane jest podłączenie zasilania, sygnału Remote Turn-On oraz wyjścia głośnikowego.
Zgodność modelu
- Produkt przeznaczony wyłącznie do zastosowań mobilnych (samochodowych).
- Nie jest przeznaczony do podłączenia do sieci elektrycznej (AC).
