Instrukcja obsługi procesora dźwięku Helix DSP ULTRA S
Szybki przewodnik po instalacji i konfiguracji procesora dźwięku Helix DSP ULTRA S. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować wejścia, użyć oprogramowania DSP PC-Tool oraz interpretować sygnały diod statusu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Helix DSP ULTRA S to zaawansowany 12-kanałowy procesor sygnału audio (DSP). Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu w pojeździe, konfiguracji sprzętowej (w tym ustawień czułości wejściowej i masy) oraz obsługi oprogramowania DSP PC-Tool. Urządzenie wymaga zasilania 12V z minusem na masie. Przed przystąpieniem do instalacji należy odłączyć ujemną klemę akumulatora.
Instalacja i podłączenie
Procesor powinien być zamontowany w suchym miejscu z zapewnioną cyrkulacją powietrza. Przewód zasilający plusowy musi być zabezpieczony bezpiecznikiem głównym w odległości maksymalnie 30 cm od akumulatora. Do podłączenia zasilania należy używać wyłącznie dołączonych złączy śrubowych.


- Wejścia: Urządzenie posiada wejścia niskopoziomowe (RCA), wysokopoziomowe (głośnikowe) oraz cyfrowe (optyczne i koaksjalne).
- Wyjścia: 12 wyjść RCA (Line Output) do podłączenia zewnętrznych wzmacniaczy.
- Remote: Wejście Remote służy do włączania procesora, jeśli nie jest używana automatyczna aktywacja przez wejścia wysokopoziomowe. Wyjście Remote służy do sterowania wzmacniaczami.
Konfiguracja sprzętowa
Urządzenie oferuje zaawansowane opcje dostosowania do źródła sygnału:

- Load Jumper: Konfiguracja wymagana przy korzystaniu z wejść wysokopoziomowych z mocnymi wzmacniaczami fabrycznymi (>50W RMS). Zmiana ustawienia wymaga otwarcia obudowy.
- Czułość wejściowa: Możliwość regulacji dla każdego kanału za pomocą wewnętrznych regulatorów, aby uniknąć przesterowania.
- Przełącznik masy (Ground Lift): Pozwala na zmianę połączenia masy sygnałowej z masą zasilania (ISO, GND, 200 Ohm) w celu eliminacji zakłóceń.

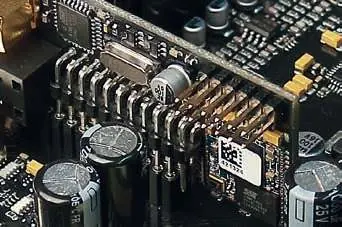

- HEC Slot: Miejsce na opcjonalne karty rozszerzeń (np. Bluetooth).
Oprogramowanie i strojenie

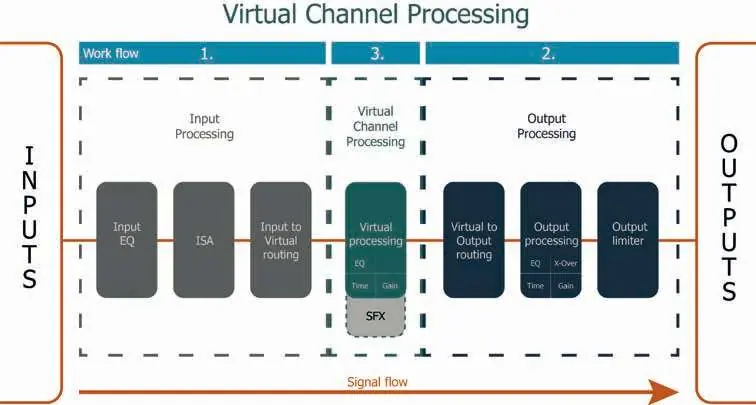

Konfiguracja procesora odbywa się za pomocą oprogramowania DSP PC-Tool. Przed pierwszym uruchomieniem należy pobrać najnowszą wersję ze strony producenta. Oprogramowanie umożliwia m.in. analizę sygnału wejściowego (ISA), konfigurację Virtual Channel Processing (VCP) oraz ustawienia subwoofera.

Diagnostyka i diody LED
- Clipping LED: Świeci na czerwono, gdy sygnał wejściowy jest przesterowany. Należy wtedy zmniejszyć czułość wejściową.
- Status LED: Informuje o stanie pracy: zielony (gotowy), pomarańczowy (Power Save), czerwony (Protection Mode), migający (błędy oprogramowania lub brak konfiguracji).
Dane techniczne
- Rozdzielczość DSP: 64 Bit
- Częstotliwość próbkowania: 96 kHz
- Napięcie pracy: 9,6 - 18 V
- Wymiary: 40 x 177 x 170 mm
Praktyczna pomoc
Typowe problemy
Sygnał wejściowy jest przesterowany. Zmniejsz czułość wejściową za pomocą odpowiedniego wewnętrznego regulatora, aż dioda zgaśnie.
Po resecie pamięć jest pusta. Należy ponownie wgrać konfigurację za pomocą oprogramowania DSP PC-Tool.
Sprawdź ustawienie przełącznika masy (Ground Lift) wewnątrz urządzenia i spróbuj zmienić jego pozycję (ISO, GND lub 200 Ohm).
Przed użyciem
- Odłącz ujemną klemę akumulatora przed rozpoczęciem instalacji.
- Zainstaluj bezpiecznik główny na przewodzie plusowym w odległości max 30 cm od akumulatora.
- Pobierz i zainstaluj najnowszą wersję oprogramowania DSP PC-Tool ze strony audiotec-fischer.com.
- Upewnij się, że używasz wyłącznie dołączonych złączy śrubowych.
- Sprawdź, czy źródło sygnału cyfrowego (jeśli używane) jest w formacie PCM (brak obsługi MP3/Dolby).
Parametry w praktyce
- Highlevel Input
- Wejście wysokopoziomowe (4-32V). Wymaga konfiguracji Load Jumpera, jeśli napięcie przekracza 11V.
- DSP Resolution
- 64-bitowa rozdzielczość przetwarzania sygnału.
Ilustracje i schematy
- Schemat złączy (strona 4/19) przedstawia rozmieszczenie wejść RCA, wejść wysokopoziomowych, portu USB oraz zasilania.
- Schemat konfiguracji Load Jumpera (strona 5/20) pokazuje, jak zmienić zakres napięcia wejściowego poprzez usunięcie lub pozostawienie zworki.
Zgodność modelu
- Wymaga instalacji w pojeździe z systemem 12V i minusem na masie.
- Nie obsługuje skompresowanych danych audio (MP3, Dolby).
- Wymaga komputera PC z systemem Windows do pełnej konfiguracji.
