Instrukcja obsługi subwoofera Taramps T 1200SW
Poznaj dane techniczne i zalecenia montażowe subwoofera Taramps T 1200SW. Sprawdź parametry elektryczne, mechaniczne oraz sugerowane wymiary obudowy dla optymalnego brzmienia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Subwoofer Taramps T 1200SW to 8-calowy głośnik niskotonowy zaprojektowany do pracy z mocą 600 WRMS (do 1200W w programie muzycznym). Urządzenie jest dostępne w dwóch wersjach impedancji cewek: D2 (2+2 Ohm) oraz D4 (4+4 Ohm), co pozwala na elastyczną konfigurację z różnymi wzmacniaczami. Głośnik charakteryzuje się membraną celulozową z piankowym zawieszeniem, zapewniającą trwałość i wysoką jakość dźwięku.
Specyfikacja elektryczna
Parametry mogą różnić się w zależności od wersji (D2 lub D4). Poniżej kluczowe dane:
- Moc RMS: 300 + 300 W
- Moc muzyczna: 600 + 600 W

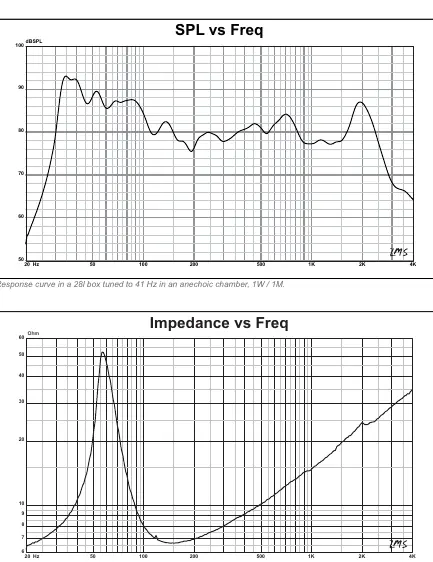

- Pasmo przenoszenia: 35 Hz do 2500 Hz
- Czułość: ok. 83-84 dB (1W/1m)
- Xmax (wychylenie bez zniekształceń): +- 13 mm
Sugerowane obudowy
Dla uzyskania optymalnych parametrów pracy, producent zaleca stosowanie obudowy typu Vented Box (z otworem bass-reflex):
- Objętość: 28 litrów
- Liczba otworów: 2
- Średnica otworu: 3 cale
- Głębokość otworu: 550 mm (dla strojenia 41 Hz) lub 450 mm (dla strojenia 45 Hz)
- Filtr górnoprzepustowy (H.P.F): 30 Hz
- Tłumienie: 12 dB/oktawę
Wymiary produktu
Wymiary montażowe subwoofera są następujące:
- Średnica zewnętrzna: 216 mm
- Średnica otworu montażowego: 184 mm
- Głębokość montażowa: 127 mm
- Średnica magnesu: 134 mm
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Upewnij się, że wybierasz wersję D2 (2+2 Ohm) lub D4 (4+4 Ohm) zgodną ze stabilnością Twojego wzmacniacza.
Nie przekraczaj mocy RMS 600W i stosuj filtr górnoprzepustowy (H.P.F) ustawiony na 30 Hz, aby chronić głośnik przed zbyt niskimi częstotliwościami.
Przed użyciem
- Sprawdź wersję impedancji (D2 lub D4) przed podłączeniem.
- Upewnij się, że wzmacniacz jest stabilny przy impedancji głośnika.
- Zaprojektuj obudowę typu vented box o objętości 28 litrów.
- Zastosuj filtr górnoprzepustowy (H.P.F) zgodnie z zaleceniami (30 Hz).
- Zweryfikuj wymiary montażowe (średnica 184 mm, głębokość 127 mm).
