Instrukcja obsługi wielokanałowego wzmacniacza Taramps THS 6000
Szybki przewodnik po instalacji i konfiguracji wzmacniacza Taramps THS 6000. Dowiedz się, jak podłączyć głośniki, skonfigurować filtry X-OVER, używać wejść audio oraz rozwiązywać problemy z systemem ochrony.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Taramps THS 6000 to wielokanałowy wzmacniacz klasy D o mocy 4 x 100W RMS. Urządzenie wymaga instalacji przez wykwalifikowanego specjalistę. Jest to sprzęt automatycznie przystosowany do napięcia 90-240V. Przed przystąpieniem do pracy należy upewnić się, że głośniki mają odpowiednią impedancję (minimum 2 Ohm dla połączeń standardowych, 4 Ohm dla mostkowych).
Opis urządzenia i elementy zestawu
W zestawie znajduje się wzmacniacz THS 6000, pilot zdalnego sterowania, kabel optyczny oraz antena Bluetooth. Panel przedni zawiera wyświetlacz LED, porty USB i Micro SD, wejście mikrofonowe P10, wejście AUX P2 oraz pokrętła regulacji głośności (Master, Mic) i 3-pasmowy korektor (Low, Mid, High).
Konfiguracja wyjść i filtry
Urządzenie posiada dwa klucze X-OVER (filtry częstotliwości) oraz dwa klucze ROUTE (routing sygnału) umieszczone na spodzie obudowy. Pozwalają one na:
- X-OVER: Wybór trybu OFF (brak filtra), LPF (dla subwoofera) lub HPF (dla głośników średnio-wysokotonowych).
- ROUTE: Kierowanie sygnału L/R, L+R (mono) lub L/R do konkretnych kanałów wyjściowych.
Obsługa i tryby pracy
Wzmacniacz obsługuje wiele źródeł dźwięku: USB, Micro SD, Bluetooth, AUX (RCA/P2), radio FM oraz wejście optyczne. W przypadku korzystania z wejścia optycznego, źródło sygnału (np. TV) musi być ustawione na standard wyjściowy PCM. Funkcja AUTO TURN ON automatycznie włącza urządzenie po wykryciu sygnału optycznego.
Bezpieczeństwo i konserwacja
System ochrony wzmacniacza reaguje na przeciążenia i zwarcia wyjść, sygnalizując to poprzez diodę ATT na panelu przednim. W przypadku aktywacji ochrony, dźwięk jest przerywany na około 2 sekundy. Należy unikać wilgoci, bezpośredniego nasłonecznienia oraz blokowania otworów wentylacyjnych.
Dane techniczne
- Moc RMS: 4 x 100W (2 Ohm) lub 2 x 200W (4 Ohm w mostku).
- Pasmo przenoszenia: 15 Hz - 50 KHz.
- Zasilanie: 90-240V AC.
- Wymiary: 398 x 59 x 194 mm.
- Waga: 2.20 kg.
W razie problemów technicznych prosimy o kontakt pod adresem e-mail [email protected] lub telefonicznie pod numerem +55 18 3266-4050.
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Dioda ATT miga, brak dźwięku
System ochrony wykrył zwarcie lub przeciążenie wyjść. Sprawdź połączenia głośników i ich impedancję.
Brak dźwięku z wejścia optycznego
Upewnij się, że urządzenie źródłowe (np. TV) jest ustawione na wyjście audio w formacie PCM.
Szumy w sygnale mikrofonowym
Używaj kabli wysokiej jakości i nie owijaj kabla mikrofonowego wokół innych przewodów. Nie umieszczaj mikrofonu przed głośnikami (sprzężenie).
Przed użyciem
- Sprawdź, czy impedancja głośników wynosi minimum 2 Ohm (standard) lub 4 Ohm (mostek).
- Dobierz przekrój kabli głośnikowych zgodnie z tabelą odległości (np. 1.5mm² do 40m).
- Upewnij się, że urządzenie jest zainstalowane w wentylowanym miejscu.
- Sprawdź polaryzację połączeń głośnikowych.
- W przypadku użycia USB/Micro SD, upewnij się, że pliki są w formacie MP3 (max 64GB).
Ilustracje i schematy

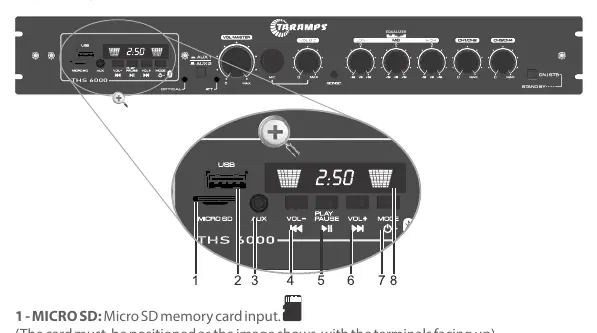

- Panel przedni: sterowanie źródłami, głośnością, korekcją dźwięku i wyświetlaczem.

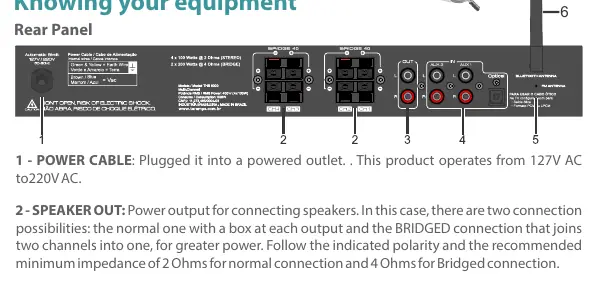

- Panel tylny: wejścia audio (AUX, optyczne), wyjścia głośnikowe (CH1-CH4) oraz zasilanie.
- Spód urządzenia: przełączniki konfiguracji filtrów (X-OVER) i routingu sygnału (ROUTE).
Zgodność modelu
- Współpracuje z systemami 2.1, stereo oraz 4 niezależnymi strefami.
- Wymaga sygnału PCM dla wejścia optycznego.
- Kompatybilny z pilotami zdalnego sterowania Taramps Connect Control.
