Instrukcja obsługi ładowarki Taramps 100A
Szybki przewodnik po instalacji, obsłudze i konfiguracji inteligentnej ładowarki Taramps 100A/130A. Dowiedz się, jak poprawnie podłączyć zasilanie, akumulatory oraz jak korzystać z trybów pracy i wskaźników LED.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Taramps 100A to inteligentna ładowarka i zasilacz przeznaczony do ładowania akumulatorów 12V oraz zasilania systemów audio. Urządzenie posiada funkcję automatycznego wykrywania napięcia sieci (bivolt 127V/220V) oraz tryb DYNAMIC, który automatycznie zwiększa moc do 130A przy sygnale muzycznym. Instalacja musi być wykonana przez wykwalifikowanego specjalistę.
Podłączenie elektryczne
- Zasilanie sieciowe: Używaj przewodów o odpowiednim przekroju (127V: 4mm² / 220V: 2,5mm²). Maksymalna długość przedłużacza to 10 metrów.
- Akumulatory: Użyj przewodów 16mm² (5 AWG). Wymagane jest zainstalowanie wyłącznika nadprądowego (circuit breaker) 150A w pobliżu ładowarki.
- Ważne: Wszystkie połączenia wykonuj przy wyłączonym urządzeniu. Nigdy nie odwracaj polaryzacji.
Obsługa i tryby pracy
Urządzenie obsługuje się za pomocą przycisku SMART KEY:
- Włączanie/Wyłączanie: Krótkie naciśnięcie (1s) włącza urządzenie, długie (2s) wyłącza.
- Tryb SMART: Automatycznie zarządza napięciem i prądem ładowania.
- Tryb stałego napięcia (Fixed Voltage): Pozwala na ręczne ustawienie napięcia (12.6V, 13.8V, 14.4V). Aby przejść do tego trybu, przy wyłączonym urządzeniu przytrzymaj SMART KEY przez 15 sekund.
Wskaźniki LED i ochrona
Podświetlane logo informuje o stanie pracy:
- Miganie 4x: Tryb 14.4V.
- Miganie 3x: Tryb 13.8V.
- Miganie 2x: Tryb 12.6V.
- Szybkie miganie: Tryb SMART.
- Ochrona: Urządzenie posiada zabezpieczenia przed zwarciem, przegrzaniem (automatyczne wyłączenie) oraz wykrywa krytyczny stan akumulatora (<6V) lub zbyt wysokie napięcie (>16V).
Konserwacja i chłodzenie
System SMART COOLER automatycznie dostosowuje prędkość wentylatorów do temperatury i obciążenia. Nie należy zasłaniać otworów wentylacyjnych. Urządzenie nie zawiera części serwisowalnych przez użytkownika – nie otwierać obudowy.
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Urządzenie wyłącza się podczas pracy
Sprawdź, czy otwory wentylacyjne nie są zasłonięte. Ochrona termiczna wyłącza wyjście, gdy temperatura jest zbyt wysoka.
Dioda LED miga 6 razy na sekundę
Wykryto zwarcie na wyjściu. Urządzenie będzie automatycznie sprawdzać stan co 5 sekund.
Dioda LED miga powoli
Akumulator został odłączony lub jego stan techniczny jest nieprawidłowy.
Przed użyciem
- Sprawdź, czy instalacja elektryczna obsługuje wymagany prąd.
- Upewnij się, że używasz przewodów o zalecanym przekroju (16mm² dla akumulatora).
- Zainstaluj wyłącznik nadprądowy 150A w pobliżu ładowarki.
- Upewnij się, że miejsce instalacji jest dobrze wentylowane i wolne od wibracji.
- Sprawdź poprawność polaryzacji przed podłączeniem akumulatora.
Parametry w praktyce
- Bivolt Automatic
- Urządzenie automatycznie rozpoznaje napięcie sieci 127V lub 220V.
- Tryb DYNAMIC
- Automatyczne zwiększenie wydajności do 130A przy pracy z sygnałem muzycznym.
- Pobór w trybie Stand by
- 3W przy podłączeniu do sieci, gdy urządzenie jest wyłączone.
Ilustracje i schematy
- Schemat połączeń pokazuje konieczność użycia wyłącznika nadprądowego między ładowarką a akumulatorem.

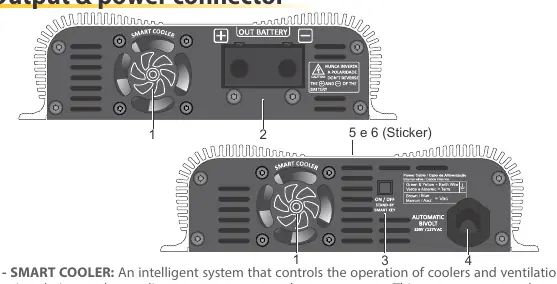

- Panel tylny zawiera złącza wyjściowe (+/-) oraz przycisk SMART KEY do zmiany trybów.
Zgodność modelu
- Zalecana pojemność akumulatorów: 60Ah - 1500Ah.
- Nie zaleca się używania adapterów w gniazdkach 10A.
- Napięcie sieci musi być powyżej 90V (dla 127V) lub 190V (dla 220V).
