Instrukcja obsługi zasilacza Taramps Smart Charger 100A/130A Dynamic
Szybki przewodnik po zasilaczu Taramps Smart Charger 100A/130A Dynamic. Dowiedz się jak poprawnie podłączyć urządzenie, zrozumieć tryby pracy, wskaźniki LED oraz zasady bezpiecznej eksploatacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Zasilacz Taramps Smart Charger 100A/130A Dynamic to zaawansowane urządzenie przeznaczone do ładowania akumulatorów 12V oraz zasilania systemów audio w samochodach. Instalacja musi być przeprowadzona przez wykwalifikowanego specjalistę. Urządzenie posiada funkcję automatycznego wykrywania napięcia sieci (bivolt 127V/220V) oraz inteligentne tryby ładowania.
Podłączenie do sieci elektrycznej
Przed podłączeniem upewnij się, że instalacja elektryczna jest odpowiednia dla poboru mocy urządzenia. Nigdy nie używaj przedłużaczy o przekroju mniejszym niż zalecany:
- Dla 127V: przewód 4mm kw. (11 AWG)
- Dla 220V: przewód 2,5mm kw. (13 AWG)
- Maksymalna długość przedłużacza: 10 metrów
Wszystkie połączenia należy wykonywać przy wyłączonym urządzeniu. Nie zaleca się stosowania adapterów do gniazd 10A.
Podłączenie akumulatora
Do podłączenia akumulatora lub sprzętu 12V należy użyć przewodów o przekroju 16mm kw. (5 AWG). Wymagane jest zainstalowanie bezpiecznika 150A w pobliżu zasilacza. Uwaga: Nigdy nie odwracaj polaryzacji.
Obsługa i tryby pracy

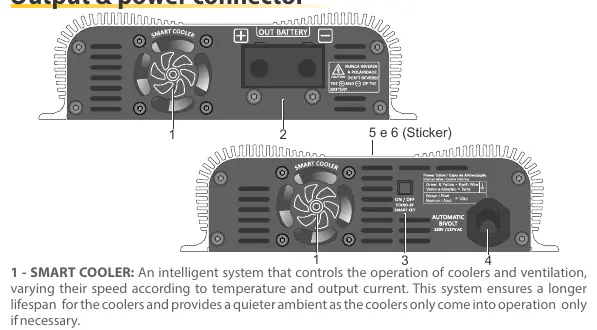

Urządzenie obsługuje się za pomocą przycisku SMART KEY:
- Krótkie naciśnięcie (1s): włączenie zasilacza.
- Długie naciśnięcie (2s): wyłączenie zasilacza.
- Wersje od 10/2025: krótkie naciśnięcie pozwala przełączać tryby: 14.4V Fixed, 13.6V Fixed, 12.6V Fixed, Smart Mode.
Tryb DYNAMIC aktywuje się automatycznie, dostarczając do 130A przy sygnale muzycznym.
Wskaźniki LED i ochrona
Stan urządzenia sygnalizowany jest przez diody LED oraz podświetlane logo:
- Szybkie miganie: ładowanie w toku.
- Stałe świecenie: ładowanie zakończone.
- Wolne miganie: odłączony akumulator lub problem z jego stanem.
- Ochrona: urządzenie automatycznie wyłącza się w przypadku zwarcia, przegrzania lub wykrycia nieprawidłowego napięcia akumulatora (16V).
Konserwacja i bezpieczeństwo
Zasilacz wymaga dobrze wentylowanego miejsca, wolnego od wibracji (nie montować na obudowach głośników) oraz bezpośredniego nasłonecznienia. Urządzenie nie posiada części serwisowalnych przez użytkownika – nie otwierać obudowy.
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Dioda LED miga powoli
Akumulator został odłączony lub jego stan techniczny jest nieprawidłowy.
Zasilacz wyłącza się podczas pracy
Sprawdź, czy nie wystąpiło przegrzanie (zablokowane wentylatory) lub zwarcie na wyjściu.
Wyświetlacz miga
Wystąpiła nagła zmiana napięcia. Urządzenie monitoruje parametry w czasie rzeczywistym.
Przed użyciem
- Sprawdź, czy instalacja elektryczna wytrzyma maksymalny pobór prądu.
- Upewnij się, że używasz przewodów o odpowiednim przekroju (16mm kw. dla akumulatora).
- Zainstaluj bezpiecznik 150A w pobliżu zasilacza.
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.
- Sprawdź poprawność polaryzacji przed podłączeniem akumulatora.
Parametry w praktyce
- Bivolt Automatic
- Automatyczne rozpoznawanie napięcia sieci 127V lub 220V.
- Dynamic 130A
- Zwiększona wydajność prądowa o 30% podczas pracy z sygnałem muzycznym.
Ilustracje i schematy

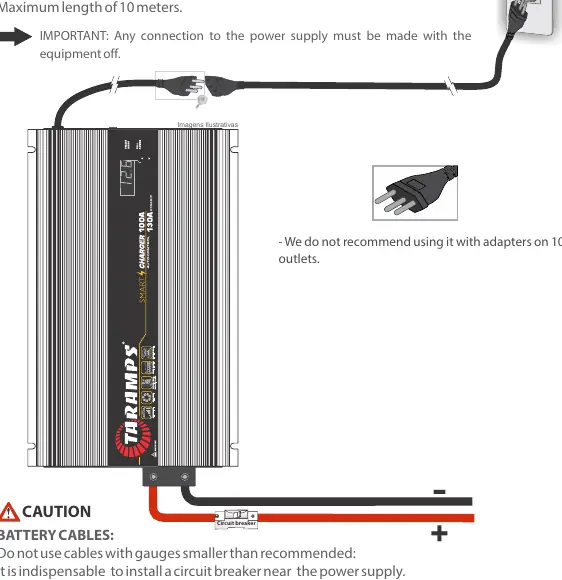

- Schemat połączeń pokazuje konieczność użycia bezpiecznika między akumulatorem a zasilaczem.
- Zasilacz powinien być podłączony bezpośrednio do akumulatora, a wzmacniacz do akumulatora.
Zgodność modelu
- Zalecana pojemność akumulatorów: 60Ah - 1500Ah.
- Urządzenie przeznaczone do instalacji 12V.
