Instrukcja obsługi ładowarki Taramps Smart Charger 100A/130A Dynamic

Pobierz instrukcję obsługi ładowarki Taramps Smart Charger 100A/130A Dynamic. Dowiedz się, jak bezpiecznie podłączyć urządzenie, skonfigurować tryby pracy, zrozumieć wskaźniki LED i rozwiązywać problemy techniczne.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat elementów urządzenia z oznaczeniami Strona 2 Schemat podłączenia ładowarki do akumulatorów i wzmacniacza Strona 4 Panel złączy i przycisków sterujących Strona 5 Tabela wskaźników LED i stanów ochrony Strona 6 Przykład połączenia systemu Strona 7

Najważniejsze informacje z instrukcji

Instalacja urządzenia musi zostać przeprowadzona przez wykwalifikowanego specjalistę. Ładowarka Taramps Smart Charger 100A/130A Dynamic jest urządzeniem typu "automatic bivolt" (127V/220V), co oznacza, że automatycznie rozpoznaje napięcie sieci. Urządzenie posiada zaawansowane funkcje ochrony, w tym zabezpieczenie przed zwarciem i przegrzaniem. Nigdy nie należy odwracać polaryzacji podczas podłączania akumulatorów.

Opis urządzenia

Ładowarka została zaprojektowana do ładowania akumulatorów 12V oraz zasilania systemów audio. Kluczowe funkcje obejmują:

Schemat elementów urządzenia z oznaczeniami
Schemat elementów urządzenia z oznaczeniami
  • Dynamic Mode: Zapewnia do 130A przy sygnale muzycznym, oferując 30% więcej mocy niż standardowa ładowarka 100A. Funkcja aktywowana automatycznie.
  • Smart Mode: Automatycznie wykrywa charakterystykę obciążenia, zarządza cyklami ładowania, wyrównywania i podtrzymania (float).
  • Inteligentny system chłodzenia: Wentylatory dostosowują prędkość do temperatury i prądu wyjściowego, zapewniając cichą pracę.

Instalacja i podłączenie

Prawidłowa instalacja jest kluczowa dla wydajności i bezpieczeństwa:

Schemat podłączenia ładowarki do akumulatorów i wzmacniacza
Schemat podłączenia ładowarki do akumulatorów i wzmacniacza

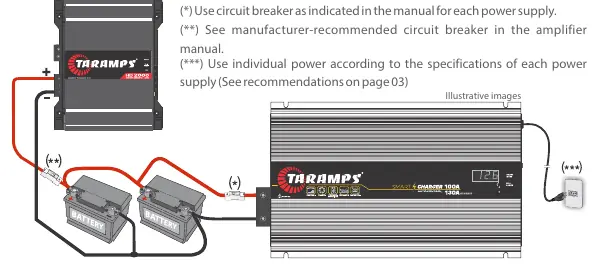

Przykład połączenia systemu
Przykład połączenia systemu
  • Przewody akumulatora: Należy użyć kabli o przekroju 16mm² (5 AWG).
  • Zabezpieczenie: Niezbędne jest zainstalowanie wyłącznika nadprądowego (circuit breaker) 150A w pobliżu ładowarki.
  • Przedłużacze: Nie używać przewodów o mniejszym przekroju niż zalecany (127V: 4mm² / 11 AWG; 220V: 2,5mm² / 13 AWG). Maksymalna długość 10 metrów.
  • Wentylacja: Instalować w miejscu dobrze wentylowanym, z dala od bezpośredniego światła słonecznego i wibracji (nie montować na obudowach głośników).

Obsługa i tryby pracy

Urządzenie obsługuje się za pomocą przycisku Smart Key:

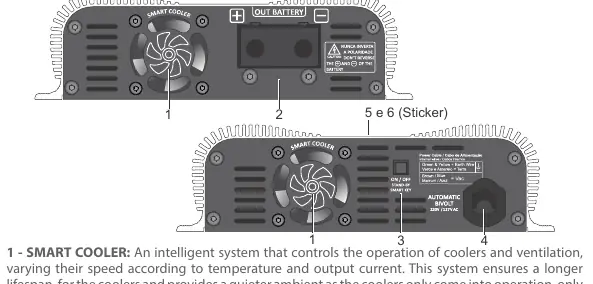

Panel złączy i przycisków sterujących
Panel złączy i przycisków sterujących
  • Włączanie/Wyłączanie: Krótkie naciśnięcie (1s) włącza urządzenie, długie (2s) wyłącza.
  • Zmiana trybu: Wersje od 10/2025 pozwalają na przełączanie między trybami: 14.4V Fixed, 13.6V Fixed, 12.6V Fixed oraz Smart Mode.
  • Tryb stałego napięcia: Możliwe jest wyłączenie funkcji Smart i ustawienie stałego napięcia poprzez przytrzymanie przycisku Smart Key przez 15 sekund przy wyłączonym urządzeniu.

Wskaźniki LED i ochrona

Logo na obudowie pełni funkcję wskaźnika stanu:

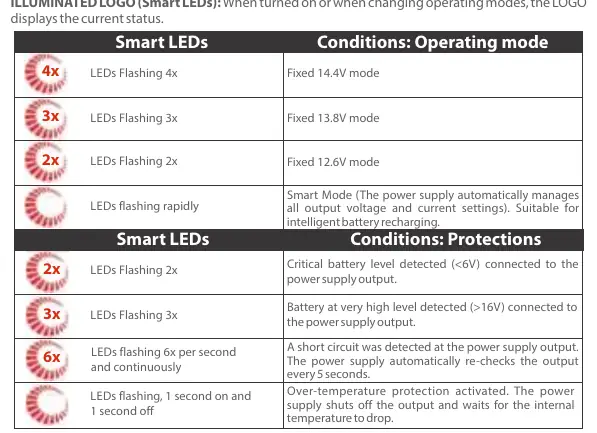

Tabela wskaźników LED i stanów ochrony
Tabela wskaźników LED i stanów ochrony
  • Miganie 4x: Tryb 14.4V.
  • Miganie 3x: Tryb 13.8V.
  • Miganie 2x: Tryb 12.6V.
  • Szybkie miganie: Tryb Smart.
  • Ochrona: Miganie 6x na sekundę oznacza zwarcie. Miganie naprzemienne (1s wł/1s wył) oznacza aktywację ochrony termicznej.

Dane techniczne

  • Napięcie zasilania: 90-140V AC (127V) / 190-250V AC (220V).
  • Maksymalny prąd wyjściowy: 100A (130A w trybie Dynamic).
  • Maksymalna moc wyjściowa: 1850W.
  • Wymiary: 182 x 52 x 319 mm.
  • Waga: 2.30 kg.

Informacje o producencie

Taramps Electronics Ltda

Profil marki
Strona producenta https://www.taramps.com.br Wsparcie https://www.taramps.com.br/en/rede-de-assistencias-tecnicas/

Praktyczna pomoc

Typowe problemy

Zwarcie na wyjściu

Urządzenie wykryje zwarcie (6 mignięć LED na sekundę) i będzie automatycznie sprawdzać wyjście co 5 sekund.

Przegrzanie

Ochrona termiczna wyłączy wyjście. Należy poczekać, aż temperatura wewnętrzna spadnie.

Niski poziom akumulatora

Wykryto poziom <6V. Sprawdź stan akumulatora.

Wysoki poziom napięcia

Wykryto napięcie >16V na wyjściu. Sprawdź podłączone urządzenia.

Przed użyciem

  • Upewnij się, że instalację wykonał wykwalifikowany specjalista.
  • Zainstaluj wyłącznik nadprądowy 150A w pobliżu ładowarki.
  • Użyj przewodów akumulatorowych o przekroju 16mm².
  • Sprawdź, czy otwory wentylacyjne nie są zasłonięte.
  • Upewnij się, że urządzenie jest wyłączone przed podłączeniem akumulatorów.

Parametry w praktyce

100A / 130A Dynamic
Standardowy prąd wyjściowy to 100A, w trybie Dynamic (z muzyką) do 130A.
Bivolt Automatic
Ładowarka automatycznie dostosowuje się do napięcia sieci 127V lub 220V.

Ilustracje i schematy

  • Schemat połączeń pokazuje poprawne podłączenie ładowarki do akumulatorów oraz wzmacniacza z uwzględnieniem wyłącznika nadprądowego.
  • Panel sterowania zawiera wskaźniki LED, przycisk Smart Key oraz wyświetlacz woltomierza/amperomierza.

Zgodność modelu

  • Zalecane dla akumulatorów o pojemności od 60Ah do 1500Ah.
  • Przeznaczone do systemów 12V.
