Niniejsza instrukcja dotyczy wzmacniaczy samochodowych VIBE serii BlackBox: Stereo 2, Stereo 4 oraz Bass 1. Przed przystąpieniem do instalacji należy zapoznać się z wytycznymi dotyczącymi montażu, aby zapewnić bezpieczeństwo i optymalną wydajność urządzenia.
Montaż i instalacja
- Wzmacniacz należy montować w suchym miejscu na solidnej powierzchni.
- Nigdy nie montuj wzmacniacza "do góry nogami", ponieważ może to prowadzić do przegrzania i uszkodzenia urządzenia.
- Zapewnij co najmniej 5 cm (2 cale) wolnej przestrzeni wokół obudowy, aby umożliwić swobodny przepływ powietrza.
Podłączenie zasilania i sygnału
- Przewód uziemiający (Ground): Musi mieć przekrój co najmniej 8 gauge. Podłącz go bezpośrednio do niepomalowanej części karoserii pojazdu. Unikaj punktów mocowania pasów bezpieczeństwa.
- Przewód zasilający (Power): Musi mieć przekrój co najmniej 8 gauge. Podłącz go bezpośrednio do akumulatora. Wymagane jest zainstalowanie bezpiecznika na kablu w odległości do 45 cm od akumulatora.
- Remote Turn On: Wymaga przewodu o przekroju min. 18 gauge. Jeśli radio nie posiada wyjścia sterującego, należy zastosować przełącznik 12V.
- Kable RCA: Prowadź je z dala od przewodów zasilających, aby uniknąć zakłóceń.

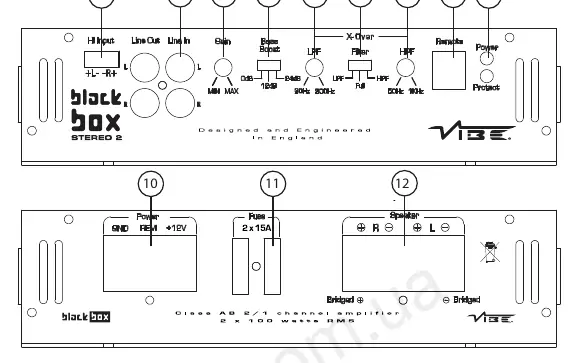

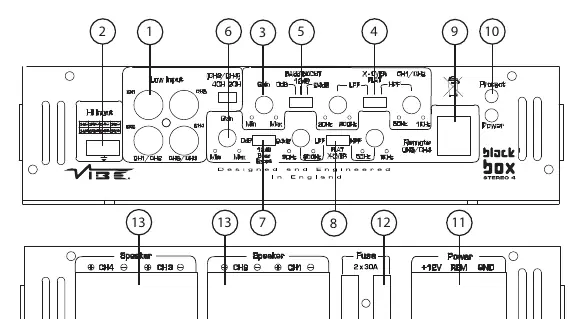

Sterowanie i ustawienia
Wzmacniacze posiadają szereg regulacji umożliwiających dostosowanie dźwięku:
- Gain Control: Służy do dopasowania sygnału wejściowego źródła do wzmacniacza.
- Bass Boost: Pozwala na podbicie niskich tonów (zazwyczaj przy 45 Hz).
- Crossover (Low Pass / High Pass): Pozwala na odcięcie niepożądanych częstotliwości. Ustawienia zależą od rodzaju podłączonych głośników (subwoofery wymagają zazwyczaj Low Pass, głośniki pełnozakresowe Flat lub High Pass).

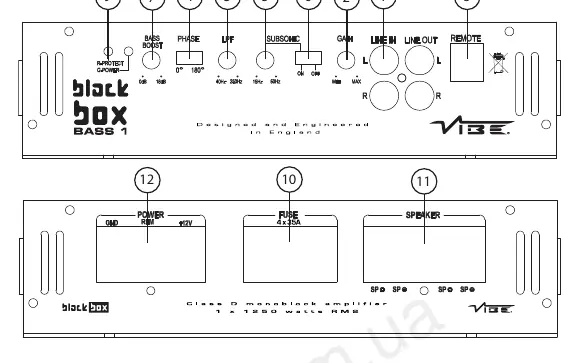

- Subsonic Filter (tylko Bass 1): Chroni subwoofer przed zbyt niskimi częstotliwościami (15-50 Hz).
Rozwiązywanie problemów
- Wzmacniacz się nie włącza: Sprawdź uziemienie, napięcie na terminalu Remote (min. 7V) oraz napięcie akumulatora na terminalu +12V (min. 10.5V). Sprawdź bezpieczniki.
- Dioda Protection świeci: Sprawdź, czy nie ma zwarć w przewodach głośnikowych. Wzmacniacz wyłącza się automatycznie po przekroczeniu 80 stopni Celsjusza.
- Zniekształcony dźwięk: Zmniejsz wzmocnienie (gain), sprawdź ustawienia zwrotnicy oraz poprawność polaryzacji głośników.
Dane techniczne
Szczegółowe parametry, takie jak moc RMS przy różnych impedancjach (1, 2, 4 Ohm), zakresy filtrów (LPF, HPF) oraz wymiary fizyczne, znajdują się w tabelach specyfikacji na stronie 13 instrukcji.
Praktyczna pomoc
Typowe problemy
Wzmacniacz nie włącza się
Sprawdź uziemienie, napięcie na terminalu Remote (min. 7V) oraz napięcie akumulatora (min. 10.5V). Sprawdź bezpieczniki.
Dioda Protection świeci na czerwono
Sprawdź zwarcia w przewodach głośnikowych. Upewnij się, że wzmacniacz nie jest przegrzany (powyżej 80 stopni).
Zniekształcony dźwięk
Zmniejsz wzmocnienie (gain), sprawdź ustawienia zwrotnicy oraz poprawność polaryzacji głośników.
Wzmacniacz bardzo się nagrzewa
Sprawdź impedancję głośników, upewnij się, że nie ma zwarć i zapewnij lepszą wentylację.
Przed użyciem
- Zamontuj wzmacniacz w suchym miejscu na solidnej powierzchni.
- Zapewnij min. 5 cm wolnej przestrzeni wokół obudowy.
- Użyj kabla zasilającego o przekroju min. 8 gauge.
- Zainstaluj bezpiecznik na kablu zasilającym do 45 cm od akumulatora.
- Podłącz uziemienie bezpośrednio do niepomalowanej części karoserii.
Parametry w praktyce
- Gain Control
- Regulacja czułości wejściowej, dopasowuje sygnał z radia do wzmacniacza.
- Low Pass Filter
- Filtr dolnoprzepustowy, przepuszcza tylko niskie tony (dla subwooferów).
- High Pass Filter
- Filtr górnoprzepustowy, przepuszcza tylko wysokie tony (dla głośników).
- Subsonic Filter
- Filtr chroniący subwoofer przed zbyt niskimi częstotliwościami (poniżej 15-50 Hz).
Ilustracje i schematy
- Schemat zasilania: Wymaga podłączenia +12V z akumulatora, GND do masy pojazdu oraz REM do radia.

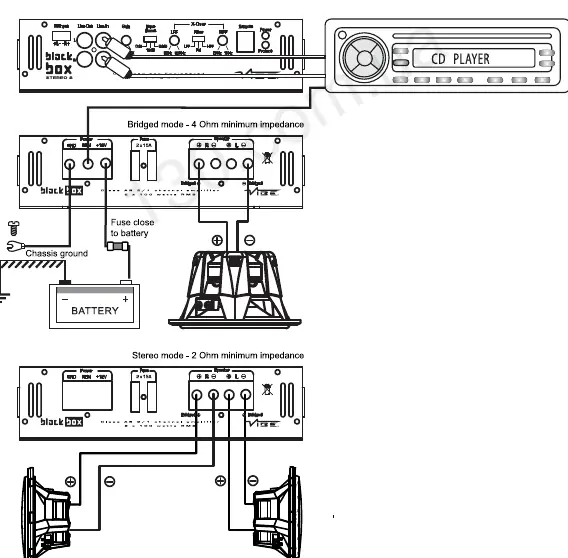

- Podłączenie głośników: Różni się w zależności od modelu (Stereo 2, Stereo 4, Bass 1) – sprawdź schemat dla trybu stereo lub mostkowego.
Zgodność modelu
- Stereo 2: 2 Ohm stereo / 4 Ohm bridged.
- Stereo 4: 2 Ohm stereo / 4 Ohm bridged.
- Bass 1: 1 Ohm minimum impedance.
