Instrukcja obsługi radia samochodowego Blaupunkt Las Vegas 690 DAB
Szybki przewodnik po obsłudze radia samochodowego Blaupunkt Las Vegas 690 DAB. Dowiedz się, jak korzystać z radia, odtwarzacza DVD/CD, Bluetooth, nawigacji oraz jak poprawnie podłączyć urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera niezbędne informacje dotyczące bezpiecznej instalacji i obsługi radia samochodowego Blaupunkt Las Vegas 690 DAB. Przed rozpoczęciem użytkowania należy usunąć śruby zabezpieczające transportowe znajdujące się na górnej części obudowy. Urządzenie jest przeznaczone do montażu w standardowej kieszeni DIN w pojazdach z instalacją 12V.
Opis urządzenia
Radio wyposażone jest w dotykowy ekran, pokrętło wielofunkcyjne (głośność, włączanie/wyłączanie, wyciszanie) oraz przyciski sterujące. Pod przednią klapką znajdują się sloty na karty SD (nawigacja i multimedia), gniazdo USB oraz wejście AV-IN. Urządzenie posiada również opcjonalny pilot zdalnego sterowania.
Pierwsze uruchomienie
Włączanie urządzenia odbywa się poprzez naciśnięcie pokrętła lub włączenie zapłonu pojazdu (jeśli radio jest z nim połączone). Głośność reguluje się pokrętłem w zakresie 0-50. Menu główne pozwala na szybki wybór źródła dźwięku (Radio, Nawigacja, Telefon, Multimedia).
Radio
Radio obsługuje pasma FM, AM oraz DAB (w wybranych modelach). Dostępne funkcje obejmują:
- Automatyczne i ręczne wyszukiwanie stacji.
- Zapisywanie stacji w pamięci (Travelstore dla 6 najsilniejszych stacji).
- RDS (Radio Data System) z obsługą komunikatów drogowych (TA), programów regionalnych (REG) i częstotliwości alternatywnych (AF).
- Wyszukiwanie według typu programu (PTY).
Odtwarzanie multimediów
Urządzenie odtwarza płyty DVD/CD, pliki z nośników USB oraz kart microSDHC. Obsługiwane formaty to m.in. MP3, WMA, pliki wideo i obrazy. Ze względów bezpieczeństwa odtwarzanie wideo na wbudowanym ekranie jest możliwe tylko przy zaciągniętym hamulcu ręcznym (wymagane podłączenie kabla BRAKE).
Bluetooth
Funkcja Bluetooth umożliwia:
- Parowanie telefonów komórkowych (zestaw głośnomówiący).
- Dostęp do książki telefonicznej i rejestru połączeń.
- Odtwarzanie muzyki (A2DP) i sterowanie odtwarzaniem (AVRCP).
Ustawienia i dźwięk
Menu ustawień pozwala na konfigurację ogólną (region radia, jasność, kalibracja ekranu) oraz dźwięku (korektor graficzny, balans, fader, subwoofer). Możliwe jest również programowanie przycisków na kierownicy (SWC).
Instalacja i podłączenie
Instalacja powinna być wykonana przez specjalistę. Schemat połączeń znajduje się na końcu instrukcji (strona 18). Należy pamiętać o podłączeniu anteny GPS, mikrofonu Bluetooth oraz kabla hamulca ręcznego.
Informacje o producencie
Blaupunkt
Praktyczna pomoc
Typowe problemy
Utrata wszystkich ustawień użytkownika
Naciśnięcie przycisku RESET (pod klapką) przywraca ustawienia fabryczne i usuwa wszystkie dane użytkownika.
Brak możliwości odtwarzania wideo na ekranie
Sprawdź, czy kabel 'BRAKE' jest poprawnie podłączony do hamulca ręcznego. Odtwarzanie wideo jest możliwe tylko przy zaciągniętym hamulcu.
Radio nie włącza się
Upewnij się, że śruby zabezpieczające transportowe zostały usunięte i sprawdź zasilanie 12V zgodnie ze schematem.
Przed użyciem
- Usuń śruby zabezpieczające transportowe z górnej części obudowy.
- Upewnij się, że instalacja elektryczna pojazdu ma napięcie 12V.
- Podłącz kabel 'BRAKE' do hamulca ręcznego, jeśli chcesz korzystać z funkcji wideo.
- Sprawdź, czy antena GPS i mikrofon Bluetooth są poprawnie podłączone.
- Włóż kartę microSD z mapami do odpowiedniego slotu (lewy).
Parametry w praktyce
- Zakres głośności
- Regulacja w krokach od 0 (wyciszone) do 50 (maksymalna głośność).
- Zasilanie anteny DAB
- 12V (wymagane dla poprawnego działania anteny DAB).
- Maksymalny prąd roboczy
- 150mA.
Ilustracje i schematy

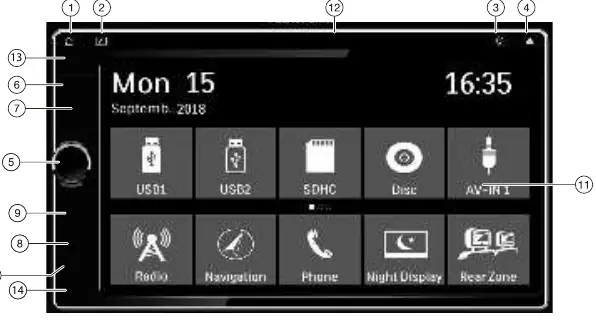

- Strona 2: Opis elementów sterujących na panelu przednim (pokrętło, sloty SD, USB, przyciski).

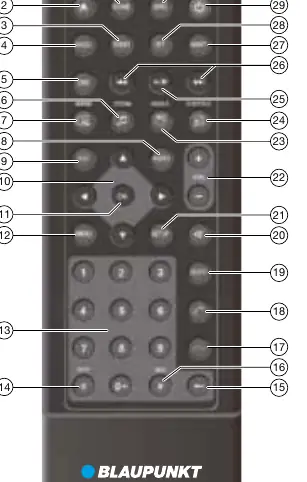

- Strona 3: Opis przycisków na pilocie zdalnego sterowania.

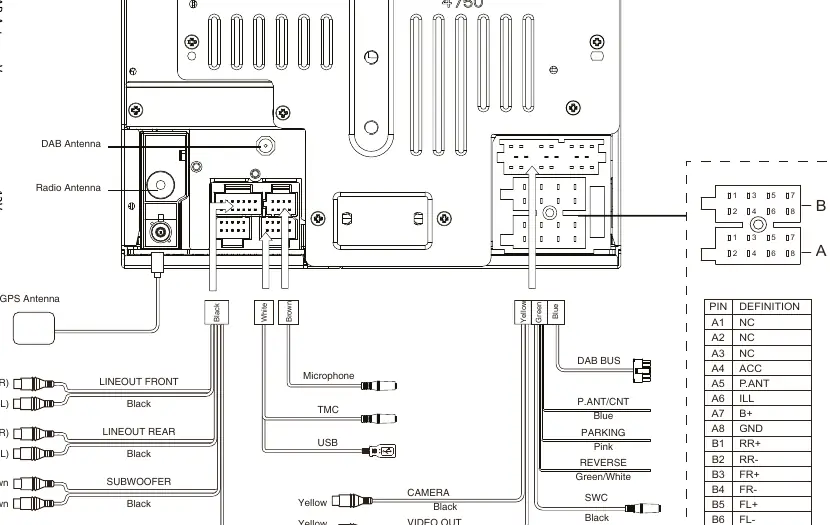

- Strona 18: Szczegółowy schemat połączeń kablowych (ISO, głośniki, kamera, SWC, zasilanie).
Zgodność modelu
- Urządzenie wymaga montażu w kieszeni DIN.
- Obsługuje karty microSD/SDHC w systemie plików FAT/FAT16/FAT32.
- Odtwarzanie wideo na wbudowanym monitorze wymaga zaciągniętego hamulca ręcznego.
- Funkcja DAB dostępna tylko w modelach z obsługą DAB.
