Instrukcja obsługi subwoofera DS18 15.4D
Szybki przewodnik po instrukcji subwoofera DS18 15.4D. Znajdziesz tu parametry techniczne, zalecenia dotyczące obudowy oraz szczegółowe plany budowy skrzyń typu ported dla jednego i dwóch głośników.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Subwoofer DS18 15.4D jest przeznaczony do pracy w obudowach typu wentylowanego (ported). Producent wyraźnie odradza stosowanie obudów typu zamkniętego (sealed) dla tego modelu. Instrukcja zawiera szczegółowe plany budowy skrzyń dla pojedynczego oraz podwójnego głośnika, wraz z listą elementów drewnianych.
Specyfikacja techniczna
- Średnica nominalna: 15 cali (381 mm)
- Impedancja nominalna: 4+4 Ohm
- Moc RMS: 1250 W
- Moc MAX: 2500 W
- Pasmo przenoszenia: 25 Hz - 1.5 kHz
- Zalecany filtr dolnoprzepustowy (Lo Pass Crossover): 120 Hz
- Czułość (1w/1m): 92 dB
Parametry Thiele & Small
Kluczowe parametry dla projektowania obudowy:
- Vas (Objętość równoważna): 25.54 L / 0.9 ft3
- Fs (Częstotliwość rezonansowa): 52 Hz
- Qts (Dobroć całkowita): 0.495
- Mms (Masa układu drgającego): 359.128 g
- Sd (Powierzchnia membrany): 804.25 cm2
- Re (Rezystancja DC): 3.6 + 3.6 Ohm
Budowa obudowy dla jednego subwoofera
Dla pojedynczego głośnika zalecana jest obudowa wentylowana o następujących parametrach:
- Objętość wewnętrzna netto: 1.70 ft3 (48.1 L)
- Częstotliwość strojenia: 45 Hz
- Wymiary zewnętrzne: 635 mm x 419 mm x 317.5 mm
- Grubość materiału: 19 mm (0.75 cala)
- Wymiary portu: 50.8 mm x 381 mm (wlot), długość 426.9 mm
Budowa obudowy dla dwóch subwooferów
Dla konfiguracji z dwoma głośnikami zalecana jest obudowa wentylowana:
- Objętość wewnętrzna netto: 3.5 ft3 (99.1 L)
- Częstotliwość strojenia: 45 Hz
- Wymiary zewnętrzne: 1016 mm x 419 mm x 359.8 mm
- Grubość materiału: 19 mm (0.75 cala)
- Wymiary portu: 84.7 mm x 381 mm (wlot), długość 263.6 mm
Wymiary montażowe
Podczas przygotowywania otworu montażowego należy uwzględnić następujące wymiary:
- Średnica całkowita: 396 mm
- Głębokość montażowa: 205 mm
- Otwór montażowy (Baffle Cutout): 355 mm
- Średnica silnika: 196 mm
Informacje o producencie
DS18
Praktyczna pomoc
Typowe problemy
Zastosowanie obudowy zamkniętej (sealed)
Producent wyraźnie odradza stosowanie obudowy typu sealed. Należy użyć obudowy wentylowanej (ported).
Przed użyciem
- Sprawdź impedancję cewki (4+4 Ohm) przed podłączeniem wzmacniacza.
- Upewnij się, że wzmacniacz jest w stanie obsłużyć moc RMS 1250W.
- Przygotuj materiał o grubości 19mm (0.75 cala) do budowy skrzyni.
- Upewnij się, że otwór montażowy ma średnicę 355 mm.
- Zapewnij odpowiednią przestrzeń dla głębokości montażowej 205 mm.
Parametry w praktyce
- RMS Power Handling
- 1250W - ciągła moc, jaką głośnik może przyjąć bez uszkodzenia.
- Nominal Impedance
- 4+4 Ohm - konfiguracja cewek głośnika, wymaga odpowiedniego połączenia.
- Frequency Response
- 25Hz-1.5KHz - zakres częstotliwości, w którym subwoofer pracuje efektywnie.
Ilustracje i schematy

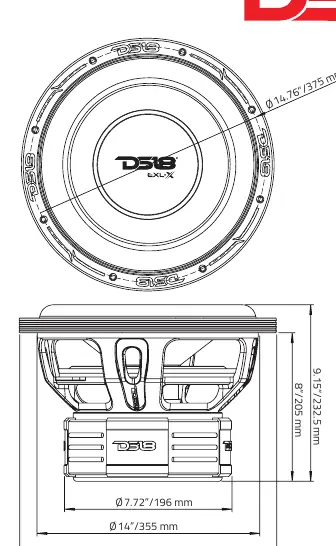

- Schemat wymiarów zewnętrznych i montażowych subwoofera.
- Plany budowy obudowy wentylowanej dla jednego głośnika wraz z listą elementów drewnianych.

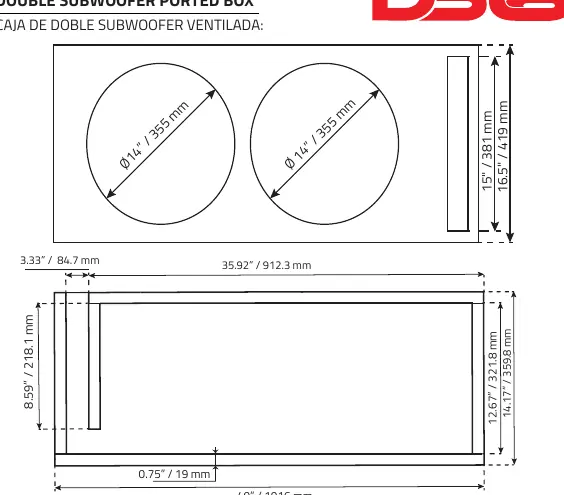

- Plany budowy obudowy wentylowanej dla dwóch głośników wraz z listą elementów drewnianych.
Zgodność modelu
- Zalecana obudowa: tylko wentylowana (ported).
- Obudowa zamknięta (sealed): niezalecana.
