Instrukcja obsługi wzmacniacza samochodowego VIBE Powerbox 100.4M
Szybki przewodnik po instalacji i obsłudze wzmacniacza samochodowego VIBE Powerbox 100.4M. Dowiedz się, jak poprawnie podłączyć zasilanie, głośniki, skonfigurować wejścia oraz jak bezpiecznie zamontować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

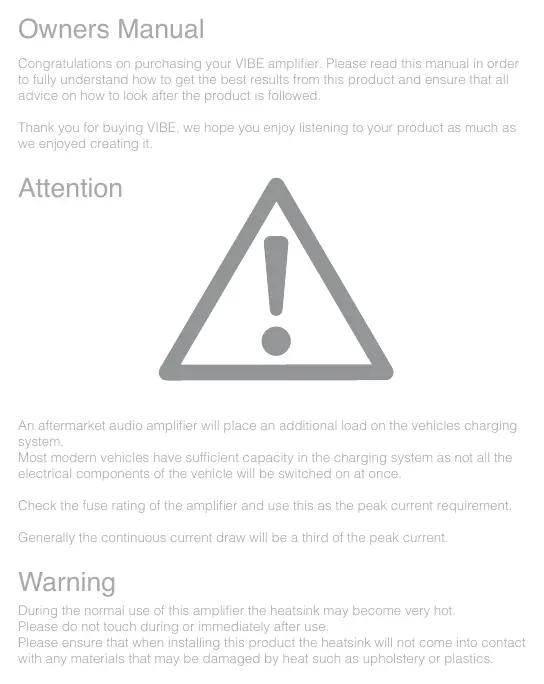

Wzmacniacz VIBE Powerbox 100.4M to urządzenie klasy D przeznaczone do systemów audio w samochodach. Przed instalacją należy pamiętać, że wzmacniacz generuje dodatkowe obciążenie dla układu ładowania pojazdu. Podczas pracy radiator wzmacniacza może stać się bardzo gorący, dlatego nie należy go dotykać w trakcie ani bezpośrednio po użyciu. Urządzenie musi być zamontowane w suchym miejscu, z zapewnionym przepływem powietrza (minimum 2 cale wolnej przestrzeni wokół obudowy).
Montaż i instalacja
Wzmacniacz należy montować na solidnej powierzchni. Nigdy nie montuj wzmacniacza do góry nogami, ponieważ prowadzi to do przegrzania i uszkodzenia urządzenia. Upewnij się, że radiator nie styka się z materiałami wrażliwymi na ciepło, takimi jak tapicerka czy plastik.
Podłączenie zasilania
- Użyj kabla zasilającego o przekroju co najmniej 8 gauge.
- Kabel zasilający powinien być poprowadzony bezpośrednio od akumulatora.
- Zainstaluj bezpiecznik lub wyłącznik automatyczny na kablu zasilającym w odległości nie większej niż 18 cali (ok. 45 cm) od akumulatora.
- Kabel uziemiający (Ground) musi być podłączony bezpośrednio do czystego metalu podwozia pojazdu.
- Nie podłączaj bezpiecznika do momentu zakończenia całej instalacji.
Podłączenie sygnału
Wzmacniacz obsługuje dwa rodzaje wejść:
- Low Level Input (RCA): Do podłączenia jednostki głównej z wyjściami RCA. Wymaga podłączenia przewodu zdalnego sterowania (Remote).
- High Level Input: Do podłączenia wyjść głośnikowych jednostki głównej (jeśli brak wyjść RCA). W tym trybie nie jest wymagane podłączenie przewodu Remote, ponieważ wzmacniacz posiada funkcję Autosense.
Uwaga: Nie podłączaj jednocześnie wejść wysokopoziomowych i niskopoziomowych.
Terminale i konfiguracja
Wzmacniacz posiada szereg regulacji, w tym:
- Crossover Mode Select: Wybór trybu pracy zwrotnicy (FR - pełne pasmo, HPF - filtr górnoprzepustowy, LPF - filtr dolnoprzepustowy).
- Gain Control: Regulacja czułości wejściowej w celu dopasowania sygnału źródłowego.
- Input Mode Switch: Przełącznik wyboru sygnału wejściowego (2 lub 4 kanały).
Rozwiązywanie problemów
Wzmacniacz posiada diody LED informujące o stanie pracy:
- Zielona dioda: Wzmacniacz pracuje normalnie.
- Czerwona dioda: Wzmacniacz znajduje się w trybie ochrony (protect mode).
Praktyczna pomoc
Typowe problemy
Wzmacniacz się przegrzewa
Upewnij się, że nie jest zamontowany do góry nogami i ma co najmniej 2 cale (ok. 5 cm) wolnej przestrzeni wokół obudowy dla wentylacji.
Brak dźwięku / Wzmacniacz nie działa
Sprawdź, czy świeci się zielona dioda LED. Jeśli świeci się czerwona, wzmacniacz jest w trybie ochrony.
Zakłócenia dźwięku
Upewnij się, że kable RCA są poprowadzone z dala od wiązek przewodów i kabli zasilających.
Przed użyciem
- Sprawdź bezpiecznik wzmacniacza, aby określić wymagany prąd szczytowy.
- Użyj kabla zasilającego o przekroju co najmniej 8 gauge.
- Upewnij się, że kabel uziemiający jest podłączony bezpośrednio do czystego metalu podwozia.
- Nie podłączaj jednocześnie wejść wysokopoziomowych (High Level) i niskopoziomowych (RCA).
- Zainstaluj bezpiecznik na kablu zasilającym w odległości do 18 cali od akumulatora.
Parametry w praktyce
- RMS @ 4Ω Stereo
- Moc wyjściowa ciągła na kanał przy obciążeniu 4 omów.
- Crossover Type
- Typ zwrotnicy (LP - dolnoprzepustowa, HP - górnoprzepustowa, Flat - pełne pasmo).
Ilustracje i schematy
- Schemat 4-kanałowy: Pokazuje podłączenie czterech głośników, każdy z minimalną impedancją 2Ω.
- Schemat mostkowy (Bridged): Pokazuje podłączenie głośnika w trybie mostkowym z minimalną impedancją 4Ω.
Zgodność modelu
- Wzmacniacz posiada funkcję Autosense (automatyczne włączanie) przy użyciu wejść wysokopoziomowych.
- Przy użyciu wejść RCA (Low Level) wymagane jest podłączenie przewodu zdalnego sterowania (Remote).
