Instrukcja obsługi wzmacniacza Taramps DS 1200X4
Szybki przewodnik po instalacji i obsłudze wzmacniacza samochodowego Taramps DS 1200X4. Dowiedz się, jak poprawnie podłączyć zasilanie, głośniki, ustawić zwrotnicę (crossover) oraz jakie są wymagane przekroje przewodów i bezpieczniki.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instalacja wzmacniacza Taramps DS 1200X4 musi zostać przeprowadzona przez wykwalifikowanego specjalistę. Urządzenie jest przeznaczone do pracy w instalacjach 12V. Przed przystąpieniem do jakichkolwiek prac należy odłączyć ujemną klemę akumulatora. Wzmacniacz podczas pracy nagrzewa się, dlatego należy zapewnić mu odpowiednią wentylację (minimum 1 cal wolnej przestrzeni wokół radiatora).
Funkcje i wejścia
Panel sterowania wzmacniacza umożliwia precyzyjne dostosowanie dźwięku:

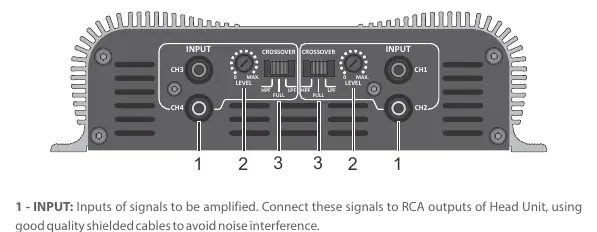

- INPUT: Wejścia sygnału RCA. Zaleca się stosowanie wysokiej jakości ekranowanych kabli.
- LEVEL: Regulacja czułości wejściowej, pozwalająca na dopasowanie do sygnału wyjściowego z jednostki sterującej (Head Unit).
- CROSSOVER: Przełącznik trybu pracy:
- FULL: Pełne pasmo (9Hz - 27KHz), używane przy zewnętrznej zwrotnicy.
- HPF (High Pass): Odcina niskie częstotliwości poniżej 90Hz, przeznaczone dla głośników średniotonowych i tweeterów.
- LPF (Low Pass): Odcina wysokie częstotliwości powyżej 90Hz, przeznaczone dla subwooferów.
- LED indicator: Dioda sygnalizująca włączenie wzmacniacza.
Podłączenie zasilania i głośników
Prawidłowe podłączenie jest kluczowe dla bezpieczeństwa i wydajności:
- Zasilanie: Terminale (+) i (-) muszą być podłączone do akumulatora przewodami o przekroju minimum 16mm² (5 AWG).
- Remote: Terminal REM należy podłączyć do wyjścia sterującego w radiu (Remote) przewodem 0.75mm².
- Głośniki: Należy przestrzegać polaryzacji. Minimalna impedancja dla połączeń stereo wynosi 2 Ohm na kanał, a dla połączeń mostkowych (bridged) 4 Ohm.
Instalacja i zalecenia
Wymagane jest zainstalowanie bezpiecznika lub wyłącznika automatycznego 70A jak najbliżej akumulatora. Należy unikać prowadzenia przewodów przez ostre krawędzie, stosując gumowe lub plastikowe przepusty. W przypadku braku 4 wyjść RCA w radiu, należy użyć adapterów typu Y.
Dane techniczne
- Moc wyjściowa: 1200W RMS (4 x 300W przy 2 Ohm).
- Zakres napięcia: 9V - 16V DC.
- Pasmo przenoszenia: 9Hz - 27KHz (-3dB).
- Stosunek sygnał/szum: >80dB.
- Wymiary: 182 x 52 x 281 mm.
- Waga: 2.1 kg.
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Wzmacniacz wyłącza się podczas pracy
System ochrony wykrył zwarcie lub impedancję niższą niż obsługiwana (poniżej 2 Ohm na kanał w stereo lub 4 Ohm w mostku).
Przegrzewanie się urządzenia
Upewnij się, że wzmacniacz ma zapewnioną cyrkulację powietrza (min. 1 cal wolnej przestrzeni wokół radiatora) i nie jest narażony na bezpośrednie źródła ciepła.
Brak dźwięku
Sprawdź połączenia RCA, ustawienia poziomu (Level), czy wzmacniacz jest włączony (dioda LED) oraz czy bezpiecznik przy akumulatorze nie jest przepalony.
Przed użyciem
- Odłącz ujemną klemę akumulatora przed rozpoczęciem instalacji.
- Użyj przewodów zasilających o przekroju min. 16mm² (5 AWG).
- Zainstaluj bezpiecznik 70A jak najbliżej akumulatora.
- Sprawdź, czy napięcie zasilania mieści się w zakresie 9V-16V.
- Upewnij się, że impedancja głośników jest zgodna z wymaganiami (min. 2 Ohm stereo / 4 Ohm mostek).
Parametry w praktyce
- Zwrotnica (Crossover)
- HPF (High Pass) dla głośników średniotonowych/tweeterów, LPF (Low Pass) dla subwooferów.
- Napięcie zasilania
- 9V - 16V DC - zakres pracy urządzenia.
Ilustracje i schematy

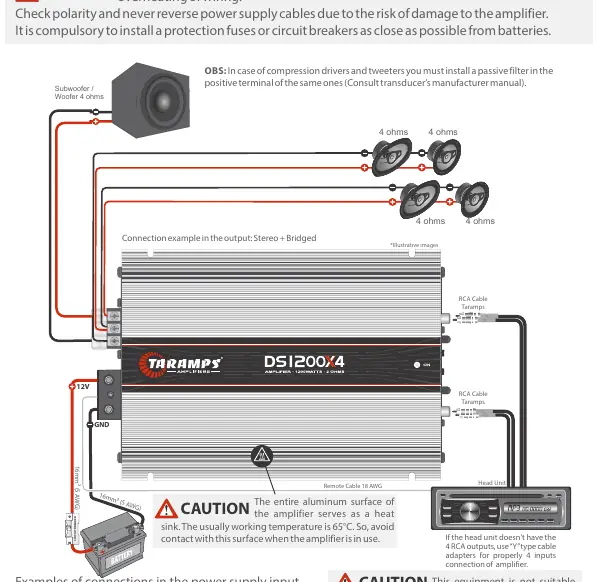

- Schemat połączeń pokazuje podłączenie zasilania 12V, masy (GND), kabla Remote oraz głośników w konfiguracji stereo i mostkowej.
Zgodność modelu
- Wymaga akumulatora 12V.
- Minimalna impedancja: 2 Ohm na kanał (stereo) lub 4 Ohm (mostek).
