Instrukcja montażu głośników samochodowych Morel Maximus 602 V2

Dowiedz się, jak poprawnie zamontować i podłączyć dwudrożny system głośników Morel Maximus 602 V2. Instrukcja zawiera schematy montażu głośników niskotonowych i wysokotonowych oraz specyfikację techniczną.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja opisuje montaż i podłączenie dwudrożnego systemu głośników Morel Maximus 602 V2, w tym montaż wpuszczany i powierzchniowy głośników wysokotonowych oraz podłączenie zwrotnicy. str. 1, 2, 3, 4

Najważniejsze czynności

  • Montaż głośnika niskotonowego str. 2
  • Podłączenie zwrotnicy str. 3
  • Montaż głośnika wysokotonowego (wpuszczany/powierzchniowy) str. 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Impedancja 4 ohm Impedancja nominalna str. 4
Moc RMS 90W Moc ciągła str. 4
Pasmo przenoszenia 60-22,000 Hz Zakres częstotliwości str. 4

Gdzie szukać w PDF

  • Strona tytułowa str. 1
  • Montaż woofera str. 2
  • Podłączenie zwrotnicy i montaż tweetera str. 3
  • Opcje montażu i specyfikacja str. 4
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące instalacji dwudrożnego systemu głośników Morel Maximus 602 V2. Dokument obejmuje montaż głośników niskotonowych (woofer), wysokotonowych (tweeter) oraz schemat podłączenia zwrotnicy. Przed przystąpieniem do montażu należy upewnić się, że posiadane miejsce montażowe spełnia wymagania wymiarowe, szczególnie w przypadku montażu wpuszczanego.

Elementy zestawu

Zestaw zawiera:

  • Głośniki niskotonowe (woofer)
  • Głośniki wysokotonowe (tweeter) wraz z akcesoriami montażowymi
  • Zwrotnice
  • Elementy montażowe (śruby, uchwyty)

Montaż głośnika niskotonowego

Montaż głośnika niskotonowego polega na przykręceniu go do powierzchni montażowej przy użyciu dołączonych śrub i uchwytów. Należy upewnić się, że głośnik jest stabilnie osadzony, aby uniknąć wibracji.

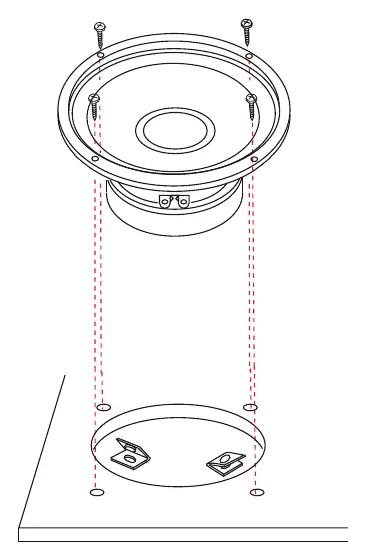

Schemat montażu głośnika niskotonowego (woofer)
Schemat montażu głośnika niskotonowego (woofer)

Podłączenie zwrotnicy

Zwrotnica łączy wzmacniacz (AMP) z głośnikiem wysokotonowym i niskotonowym. Należy zachować polaryzację (+/-) zgodnie ze schematem:

Schemat podłączenia zwrotnicy
Schemat podłączenia zwrotnicy
  • Wyjście wzmacniacza podłączane jest do wejścia zwrotnicy.
  • Wyjścia zwrotnicy są odpowiednio oznaczone dla głośnika wysokotonowego (Tweeter) i niskotonowego (Woofer).

Montaż głośnika wysokotonowego

Dostępne są dwie opcje montażu głośnika wysokotonowego:

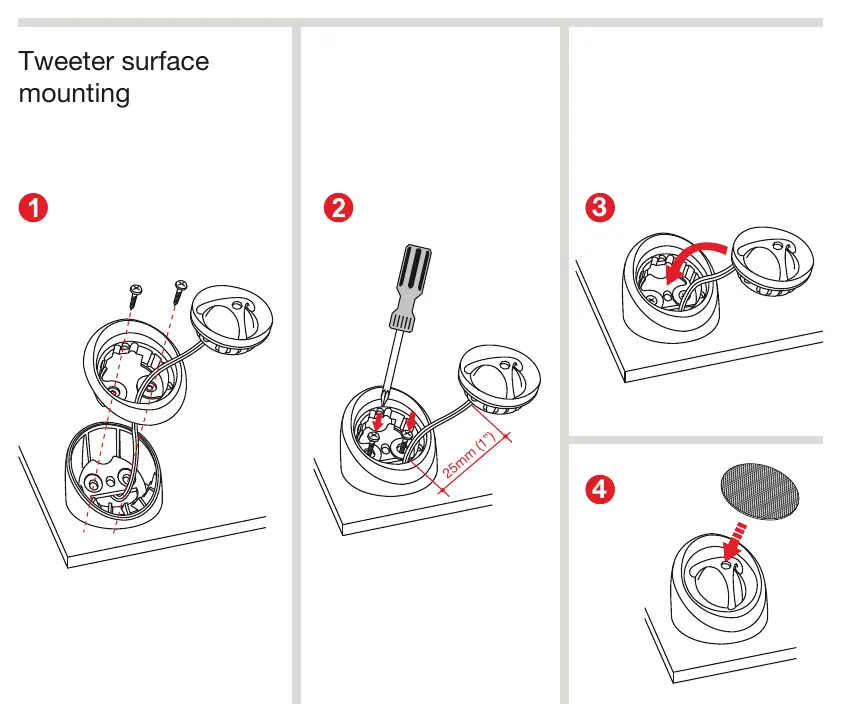

Kroki montażu powierzchniowego głośnika wysokotonowego
Kroki montażu powierzchniowego głośnika wysokotonowego

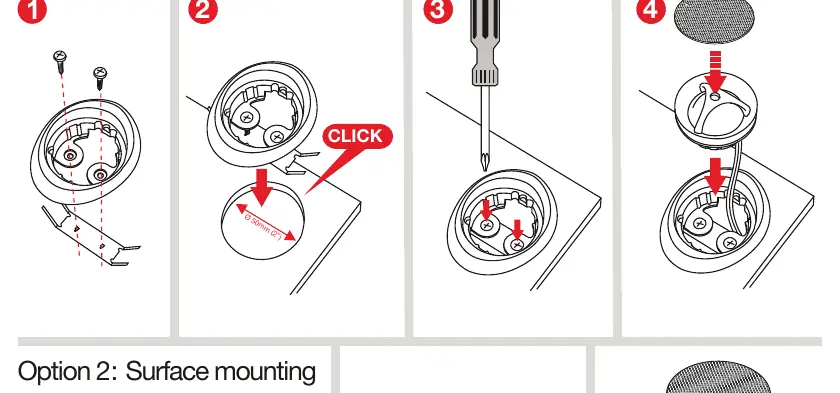

Opcja 1: Montaż wpuszczany (Flush mounting)
Opcja 1: Montaż wpuszczany (Flush mounting)

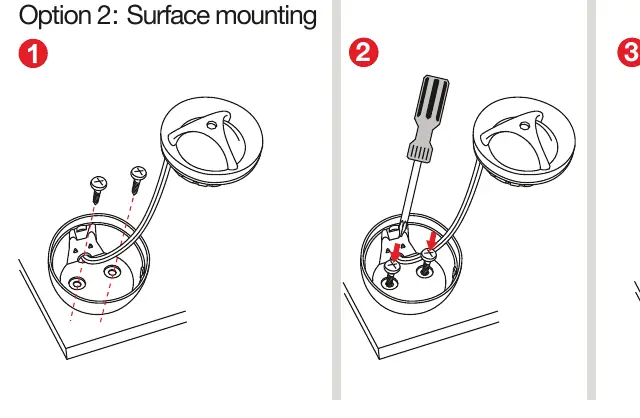

Opcja 2: Montaż powierzchniowy
Opcja 2: Montaż powierzchniowy

Opcja 1: Montaż wpuszczany (Flush mounting)

  1. Przygotuj otwór o średnicy 50 mm (1.96 cala).
  2. Włóż głośnik w otwór.
  3. Zabezpiecz głośnik za pomocą śrub.
  4. Nałóż maskownicę.

Opcja 2: Montaż powierzchniowy (Surface mounting)

  1. Przykręć podstawę głośnika do powierzchni.
  2. Przeprowadź przewody.
  3. Zamontuj głośnik w podstawie.
  4. Nałóż maskownicę.

Dane techniczne

System charakteryzuje się następującymi parametrami:

  • Impedancja nominalna: 4 ohm
  • Moc ciągła (Power Handling): 90W
  • Moc maksymalna (Max. Transient Power Handling): 180W
  • Pasmo przenoszenia: 60-22,000 Hz
  • Czułość: 94dB

Praktyczna pomoc

Typowe problemy

Brak miejsca na montaż wpuszczany

Jeśli otwór montażowy nie ma średnicy 50 mm, należy skorzystać z opcji montażu powierzchniowego.

Nieprawidłowe podłączenie dźwięku

Sprawdź polaryzację (+/-) na zwrotnicy oraz połączenia między wzmacniaczem a głośnikami.

Przed użyciem

  • Sprawdź dostępną głębokość montażową (63 mm dla woofera, 20 mm dla tweetera).
  • Upewnij się, że otwór montażowy dla opcji wpuszczanej ma średnicę 50 mm.
  • Przygotuj odpowiednie narzędzia (śrubokręt).
  • Zidentyfikuj przewody wzmacniacza przed podłączeniem do zwrotnicy.

Parametry w praktyce

Nominal Impedance
4 ohm - standardowa impedancja dla większości wzmacniaczy samochodowych.
Power Handling
90W RMS - ciągła moc, jaką głośnik może bezpiecznie przyjąć.
Max. Transient Power Handling
180W - maksymalna moc chwilowa, jaką głośnik może wytrzymać.

Ilustracje i schematy

  • Schemat zwrotnicy pokazuje poprawne połączenie wzmacniacza z głośnikami.
  • Schemat montażu woofera ilustruje użycie śrub i uchwytów montażowych.
  • Schematy montażu tweetera pokazują różnicę między montażem wpuszczanym a powierzchniowym.
