Instrukcja obsługi subwoofera samochodowego Cerwin-Vega Vega Series

Kompletny przewodnik po subwooferach samochodowych Cerwin-Vega serii Vega. Instrukcja zawiera szczegółowe dane techniczne, schematy podłączenia cewek, konfigurację impedancji oraz zalecenia dotyczące budowy obudów dla modeli V8, V10, V12...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Subwoofery Cerwin-Vega serii Vega posiadają podwójne cewki (2 lub 4 ohm) oraz zintegrowany przełącznik impedancji. Należy je podłączyć do wzmacniacza w konfiguracji szeregowej lub równoległej, upewniając się, że wzmacniacz jest stabilny przy danej impedancji. str. 4, 5

Najważniejsze czynności

  • Konfiguracja impedancji str. 4
  • Podłączenie cewek (Wiring) str. 5

Problemy i rozwiązania

Uszkodzenie cewek

Gwarancja nie obejmuje spalonych cewek głosowych wynikających z niewłaściwego użytkowania.

str. 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Moc (W) NOM/MAX 500/1500 do 1500/4500 Zakres mocy nominalnej i maksymalnej w zależności od modelu. str. 4

Gdzie szukać w PDF

  • Wprowadzenie i cechy str. 2, 3
  • Specyfikacje techniczne str. 4
  • Konfiguracja połączeń str. 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Subwoofery Cerwin-Vega serii Vega zostały zaprojektowane z myślą o wysokiej wydajności basu. Urządzenia wyposażone są w podwójne cewki (Dual Voice Coil) o impedancji 2 lub 4 ohm oraz zintegrowany przełącznik impedancji, co ułatwia dopasowanie do wzmacniacza. Przed instalacją należy upewnić się, że wzmacniacz jest stabilny przy wybranej konfiguracji obciążenia (1, 2, 4 lub 8 ohm).

Konfiguracja impedancji

Subwoofery posiadają zintegrowany selektor impedancji. Aby skonfigurować urządzenie, należy wyciągnąć terminal, obrócić go do żądanej wartości impedancji i wsunąć z powrotem. Wartość widoczna nad terminalem wskazuje aktualną impedancję głośnika.

Schemat działania zintegrowanego selektora impedancji
Schemat działania zintegrowanego selektora impedancji

Podłączenie (Wiring)

Kluczowe jest podłączenie obu cewek do źródła wzmocnienia. Dostępne są dwa główne schematy połączeń:

Schematy połączeń szeregowych i równoległych
Schematy połączeń szeregowych i równoległych
  • Połączenie szeregowe (Series Wiring): Zwiększa impedancję. Dla cewek 2 ohm daje obciążenie 4 ohm; dla cewek 4 ohm daje obciążenie 8 ohm.
  • Połączenie równoległe (Parallel Wiring): Zmniejsza impedancję. Dla cewek 2 ohm daje obciążenie 1 ohm; dla cewek 4 ohm daje obciążenie 2 ohm.

Upewnij się, że wzmacniacz obsługuje impedancję wynikową po podłączeniu.

Obudowy

Instrukcja zawiera zalecane wymiary dla obudów zamkniętych (Sealed) oraz wentylowanych (Ported). W przypadku obudów wentylowanych zaleca się stosowanie filtra subsonicznego o częstotliwości minimum 30 Hz, aby chronić głośnik przed nadmiernym wychyleniem.

Schemat budowy obudowy
Schemat budowy obudowy

Dane techniczne

Szczegółowe parametry, takie jak SPL, Fs, Vas, Cms, Mms, Sd, BL, Xmax oraz moc nominalna/maksymalna (RMS/Peak), znajdują się w tabeli specyfikacji w pełnej instrukcji. Wartości te różnią się w zależności od konkretnego modelu (V8, V10, V12, V15, V65) oraz wersji cewki (2 ohm lub 4 ohm).

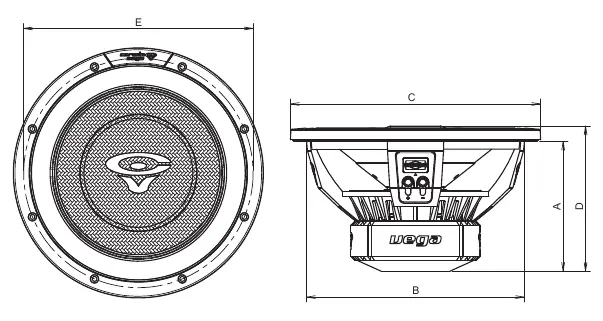

Wymiary montażowe subwoofera
Wymiary montażowe subwoofera

Informacje o producencie

Cerwin-Vega Inc.

Profil marki

Praktyczna pomoc

Typowe problemy

Wzmacniacz wyłącza się lub przegrzewa

Sprawdź, czy impedancja wynikowa (po połączeniu cewek) nie jest niższa niż minimalna stabilna impedancja obsługiwana przez wzmacniacz.

Brak basu lub zniekształcony dźwięk

Upewnij się, że obie cewki zostały poprawnie podłączone do wzmacniacza. Sprawdź, czy przełącznik impedancji jest ustawiony w poprawnej pozycji.

Przed użyciem

  • Sprawdź impedancję wzmacniacza i dobierz odpowiednią konfigurację cewek (szeregową lub równoległą).
  • Upewnij się, że obudowa spełnia wymagania objętościowe dla danego modelu.
  • W przypadku obudowy wentylowanej, zastosuj filtr subsoniczny (min. 30 Hz).
  • Zweryfikuj, czy wszystkie połączenia przewodów są solidne i zabezpieczone.

Ilustracje i schematy

  • Schemat impedancji pokazuje sposób obracania terminala w celu zmiany ustawienia.
  • Schematy połączeń ilustrują sposób łączenia przewodów dla konfiguracji szeregowej i równoległej.

Zgodność modelu

  • Subwoofery dostępne są w wersjach z podwójną cewką 2 ohm lub 4 ohm.
  • Wymagana jest zgodność impedancji wzmacniacza z konfiguracją cewek.
