Instrukcja obsługi wzmacniacza Soundstream SR2-1000

Przewodnik użytkownika wzmacniacza Soundstream SR2-1000. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować wejścia RCA, ustawić tryb pracy (Stereo/Mono) oraz rozwiązać problemy z dźwiękiem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Wzmacniacz Soundstream SR2-1000 to 2-kanałowa jednostka samochodowa. Wymaga podłączenia zasilania +12V, masy (GND) oraz sygnału sterującego (REM). Obsługuje tryb stereo (min. 2 omy) oraz zmostkowany mono (min. 4 omy). str. 1, 2, 3, 5

Najważniejsze czynności

  • Podłączenie zasilania str. 3
  • Ustawienie trybu pracy (Crossover) str. 2

Problemy i rozwiązania

Brak dźwięku

Sprawdź napięcie na przewodzie REM, bezpiecznik, połączenia zasilania, ciągłość przewodów głośnikowych.

str. 6
Zniekształcony dźwięk

Sprawdź ustawienie Gain oraz stan głośników.

str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
Output Power 2x100W (4 ohm RMS) Moc wyjściowa przy 4 omach str. 7
Frequency Response 10Hz ~ 40kHz Pasmo przenoszenia str. 7
Speaker Impedance 2 ~ 8 ohm Zalecana impedancja głośników str. 7

Gdzie szukać w PDF

  • Panel sterowania i funkcje str. 2
  • Podłączenie zasilania str. 3
  • Schematy połączeń str. 4, 5, 6
  • Dane techniczne str. 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Wzmacniacz Soundstream SR2-1000 Strona 1 Panel sterowania wzmacniacza Strona 2 Terminal zasilania Strona 3 Schemat systemu stereo Strona 6

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy 2-kanałowego wzmacniacza samochodowego Soundstream SR2-1000. Dokument zawiera wytyczne dotyczące bezpiecznego podłączenia zasilania, konfiguracji wejść sygnałowych, ustawień zwrotnicy oraz schematy instalacji w trybie stereo i mono (zmostkowanym). Przed przystąpieniem do montażu należy bezwzględnie odłączyć dodatni biegun akumulatora.

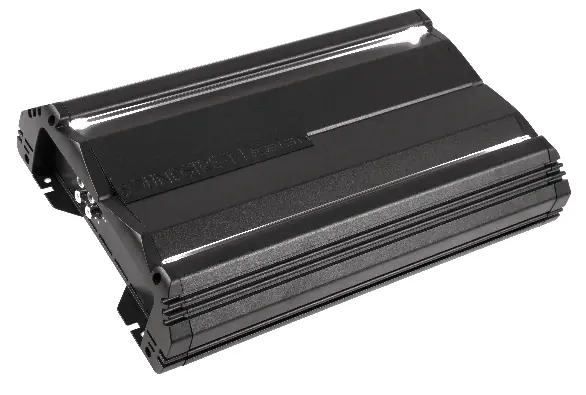

Wzmacniacz Soundstream SR2-1000
Wzmacniacz Soundstream SR2-1000

Opis funkcji i ustawienia

Wzmacniacz wyposażony jest w panel sterowania umożliwiający precyzyjne dostosowanie dźwięku:

Panel sterowania wzmacniacza
Panel sterowania wzmacniacza
  • Crossover: Wybór trybu pracy: H.P.F (Highpass - ograniczenie niskich częstotliwości), L.P.F (Lowpass - ograniczenie wysokich częstotliwości) lub FULL (pełne pasmo).
  • Regulacja częstotliwości: Możliwość ustawienia punktu odcięcia dla H.P.F (120Hz-3kHz) oraz L.P.F (50Hz-250Hz).
  • EQ: Regulacja Treble (0dB do 12dB) oraz Bass (0dB do 12dB).
  • Gain: Regulacja czułości wejściowej w zakresie od MIN do MAX.

Podłączenie zasilania

Prawidłowe podłączenie zasilania jest kluczowe dla bezpieczeństwa i wydajności:

Terminal zasilania
Terminal zasilania
  • B+/+12V: Podłącz bezpośrednio do dodatniego bieguna akumulatora.
  • GND: Podłącz bezpośrednio do punktu masy na podwoziu pojazdu.
  • REM: Podłącz do przewodu sterującego (remote) jednostki głównej (radioodtwarzacza).

Uwaga: Zawsze stosuj odpowiedni bezpiecznik na przewodzie zasilającym przy akumulatorze.

Podłączenie sygnału i głośników

Wzmacniacz obsługuje dwa tryby pracy:

Schemat systemu stereo
Schemat systemu stereo
  • Tryb Stereo: Podłącz lewy i prawy kanał sygnału RCA do wejść wzmacniacza. Głośniki podłącz do odpowiednich terminali wyjściowych. Minimalna impedancja obciążenia wynosi 2 omy na kanał.
  • Tryb Mono/Bridged: Umożliwia zmostkowanie wzmacniacza w jeden kanał. W tym trybie minimalna impedancja obciążenia wynosi 4 omy. Nie należy obciążać wzmacniacza impedancją 2 omów w trybie zmostkowanym.

Rozwiązywanie problemów

W przypadku braku dźwięku sprawdź:

  • Napięcie na przewodzie sterującym (REM).
  • Stan bezpiecznika wzmacniacza (w razie potrzeby wymień na nowy o tej samej wartości).
  • Połączenia zasilania i masy.
  • Ciągłość przewodów głośnikowych (czy nie ma zwarcia do masy).
  • Czy głośniki nie są uszkodzone lub odłączone.

Jeśli dźwięk jest zniekształcony, sprawdź ustawienie wzmocnienia (Gain) oraz stan membran głośników.

Dane techniczne

Wzmacniacz charakteryzuje się pasmem przenoszenia 10Hz - 40kHz oraz stosunkiem sygnał/szum ≥85dB. Urządzenie posiada zabezpieczenia termiczne, prądowe, przed napięciem stałym (D.C. Offset) oraz przepięciowe.

Praktyczna pomoc

Typowe problemy

Brak dźwięku

Sprawdź napięcie na przewodzie REM, stan bezpiecznika, połączenia zasilania/masy oraz ciągłość przewodów głośnikowych.

Zniekształcony dźwięk

Sprawdź ustawienie wzmocnienia (Gain) oraz czy membrany głośników nie są uszkodzone.

Przed użyciem

  • Odłącz dodatni biegun akumulatora przed rozpoczęciem prac instalacyjnych.
  • Użyj odpowiedniego bezpiecznika na przewodzie zasilającym przy akumulatorze.
  • Poprowadź przewody sygnałowe z dala od przewodów zasilających.
  • Upewnij się, że impedancja głośników wynosi min. 2 omy w trybie stereo.
  • Upewnij się, że impedancja głośników wynosi min. 4 omy w trybie zmostkowanym (bridged).

Parametry w praktyce

Output Power
Moc wyjściowa: 2x100W (4 ohm RMS) lub do 1x640W (4 ohm RMS) w trybie zmostkowanym.
Input Sensitivity
Czułość wejściowa: 200mV - 8V.
Frequency Response
Pasmo przenoszenia: 10Hz - 40kHz.

Ilustracje i schematy

  • Schemat panelu sterowania z opisem funkcji Crossover, Gain, Bass i Treble.
  • Schemat podłączenia zasilania (B+, GND, REM) oraz bezpiecznika.
  • Schemat podłączenia głośników w trybie Stereo (2-8 ohm).
  • Schemat podłączenia głośników w trybie Mono/Bridged (4-8 ohm).

Zgodność modelu

  • Tryb Stereo: stabilny przy obciążeniu 2-8 ohm.
  • Tryb Mono (Bridged): stabilny przy obciążeniu 4-8 ohm.
  • Nie obsługuje obciążenia 2 ohm w trybie zmostkowanym.
