Instrukcja obsługi wzmacniacza samochodowego Soundstream Reign SR1-1500 / SR1-3000
Szybki przewodnik po instalacji i konfiguracji wzmacniacza Soundstream Reign SR1-1500 oraz SR1-3000. Dowiedz się, jak poprawnie podłączyć zasilanie, głośniki, skonfigurować zwrotnicę oraz rozwiązać typowe problemy z dźwiękiem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

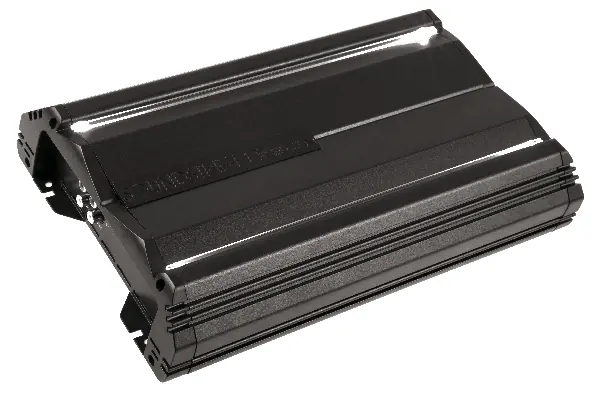

Niniejsza instrukcja dotyczy wzmacniaczy samochodowych Soundstream z serii Reign, modeli SR1-1500 oraz SR1-3000. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia zasilania, konfiguracji sygnału oraz rozwiązywania problemów technicznych. Przed przystąpieniem do instalacji należy odłączyć dodatni biegun akumulatora.
Opis panelu sterowania
Panel wzmacniacza zawiera następujące elementy:
- Wejścia/Wyjścia RCA: Złącza dla sygnału wejściowego (Input) oraz wyjściowego (Output) do kolejnego wzmacniacza.
- Gain: Pokrętło regulacji czułości wejściowej.
- Phase Shift: Przełącznik fazy (0-180 stopni).
- Sub Sonic: Filtr poddźwiękowy (10Hz-50Hz) chroniący głośniki przed uszkodzeniem.
- L.P.F: Filtr dolnoprzepustowy (32Hz-300Hz).
- Bass Boost: Podbicie niskich tonów (0-12dB).
- Remote: Port do podłączenia zewnętrznego sterownika basu.
Funkcje i regulacje
Wzmacniacz oferuje zaawansowane funkcje kształtowania dźwięku:
- Crossover (LPF): Pozwala na odcięcie wysokich częstotliwości, dostosowując pracę wzmacniacza do subwoofera.
- Bass Boost: Umożliwia wzmocnienie niskich tonów w systemie.
- Sub Sonic: Eliminuje najniższe częstotliwości, które mogą powodować uszkodzenia głośników.
- Gain: Służy do dopasowania poziomu sygnału wejściowego z radia lub procesora dźwięku.
Podłączenie zasilania
Wzmacniacz wymaga stabilnego zasilania:
- +12V: Podłącz bezpośrednio do dodatniego bieguna akumulatora.
- GND: Podłącz do punktu masy (podwozia samochodu).
- REM: Podłącz do przewodu zdalnego włączania (Remote) w jednostce sterującej (radiu).
Uwaga: Zawsze stosuj odpowiedni bezpiecznik na przewodzie zasilającym przy akumulatorze.
Podłączenie głośników
Wzmacniacz obsługuje obciążenia od 2 do 8 Ohm. W trybie Mono nie należy podłączać obciążenia 1 Ohm. Przewody głośnikowe powinny być odpowiednio odizolowane, aby uniknąć zwarć. W przypadku podłączania dwóch subwooferów, należy wykorzystać odpowiednie pary terminali wyjściowych.
Rozwiązywanie problemów
- Brak dźwięku: Sprawdź napięcie na przewodzie REM, bezpiecznik, połączenia zasilania oraz ciągłość przewodów głośnikowych.
- Zniekształcony dźwięk: Sprawdź ustawienie wzmocnienia (Gain) oraz stan membran głośników (czy nie są uszkodzone).
Dane techniczne
- Pasmo przenoszenia: 10Hz - 300Hz (+/- 1dB).
- Stosunek sygnał/szum: >=85dB.
- Czułość wejściowa: 200mV - 8V.
- Impedancja głośników: 2-8 Ohm.
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź napięcie na przewodzie zdalnego włączania (REM), stan bezpiecznika, połączenia zasilania i masy oraz ciągłość przewodów głośnikowych.
Zniekształcony dźwięk
Sprawdź, czy wzmocnienie (Gain) nie jest ustawione zbyt wysoko oraz czy głośniki nie są uszkodzone (np. spalona cewka).
Przed użyciem
- Odłącz dodatni biegun akumulatora przed rozpoczęciem prac.
- Upewnij się, że przewody zasilające mają odpowiedni przekrój.
- Zainstaluj bezpiecznik na przewodzie zasilającym przy akumulatorze.
- Sprawdź impedancję głośników (musi wynosić 2-8 Ohm).
- Upewnij się, że połączenia są czyste i pewne.
Ilustracje i schematy
- Panel sterowania: Pokazuje wejścia RCA, regulacje Gain, Phase, Sub Sonic, LPF, Bass Boost oraz port zdalnego sterowania.
- Podłączenie zasilania: Wymaga podłączenia +12V (akumulator), GND (masa) oraz REM (zdalne włączanie).
Zgodność modelu
- Obsługuje impedancję 2-8 Ohm.
- W trybie Mono nie podłączaj obciążenia 1 Ohm.
