Instrukcja obsługi głośników samochodowych Cerwin-Vega XED Series
Poznaj instrukcję obsługi głośników samochodowych Cerwin-Vega serii XED. Dowiedz się, jak poprawnie zamontować głośniki, tweetery i zwrotnice oraz sprawdź specyfikacje techniczne dla modeli XED693, XED650C, XED62, XEDS7, XEDS2, XEDS2SC...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera wytyczne dotyczące montażu głośników samochodowych serii XED, schematy wymiarowe dla poszczególnych modeli oraz wskazówki dotyczące instalacji tweeterów i zwrotnic. str. 2, 6, 7
Najważniejsze czynności
- Montaż głośników na przegrodzie str. 6
- Instalacja tweeterów str. 7
- Podłączenie zwrotnic str. 7
Problemy i rozwiązania
Słaba jakość dźwięku
Sprawdź szczelność montażu głośnika na przegrodzie.
str. 6Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| XED693 | 45W RMS / 350W MAX | Moc głośnika | str. 2 |
| XED62 | 35W RMS / 300W MAX | Moc głośnika | str. 2 |
Gdzie szukać w PDF
- Wprowadzenie i specyfikacje str. 2
- Wymiary montażowe str. 3, 4, 5
- Instalacja str. 6, 7
- Gwarancja str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu i specyfikacji technicznej głośników samochodowych z serii Cerwin-Vega XED. Dokument obejmuje modele: XED693, XED650C, XED62, XEDS7, XEDS2, XEDS2SC, XED46 oraz XED42. Zaleca się, aby montaż był przeprowadzany przez autoryzowanego dealera, jednak instrukcja zawiera wskazówki dla samodzielnej instalacji.

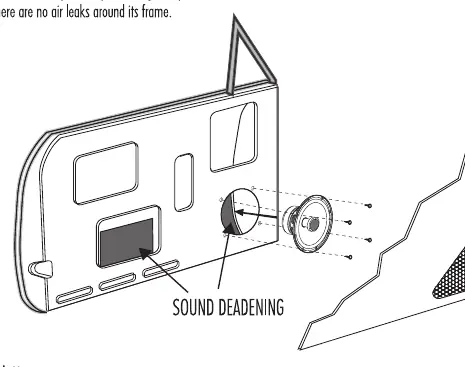

Instalacja głośników
Aby uzyskać najlepszą jakość dźwięku, kluczowe jest odizolowanie przednich fal dźwiękowych głośnika od tylnych. Głośnik należy zamontować na płaskiej powierzchni (przegrodzie) i upewnić się, że ramka jest szczelnie przylegająca, aby uniknąć nieszczelności powietrza.
- Montaż na tylnej półce: Istnieją dwie główne metody: montaż od góry (przez wnętrze pojazdu) lub montaż od dołu (od strony bagażnika). Obie metody wymagają zapewnienia szczelności wokół ramki głośnika.

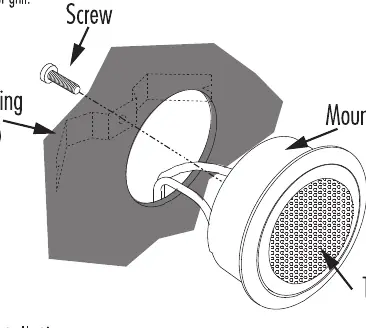

Montaż tweeterów
Podczas montażu wpuszczanego lub powierzchniowego należy upewnić się, że wybrane miejsce pozwala na odpowiednie wymiary otworu i głębokość. Wymagane jest co najmniej 1 cal (25,4 mm) wolnej przestrzeni za panelem. Należy użyć dołączonego osprzętu montażowego, poprowadzić przewody przez kubek montażowy i zatrzasnąć tweeter, dopasowując wycięcia.
Instalacja zwrotnic
Zwrotnice pasywne należy montować w dobrze wentylowanym miejscu, najlepiej za panelem drzwiowym, aby uniknąć uszkodzeń spowodowanych wilgocią. Należy unikać umieszczania ich w pobliżu fabrycznych wiązek przewodów, aby zapobiec zakłóceniom. Podczas podłączania należy zachować właściwą polaryzację dla wejścia (AMP), głośnika średniotonowego (MID) oraz tweetera (TWT).
Gwarancja
Produkt objęty jest roczną gwarancją od daty zakupu, pod warunkiem zakupu u autoryzowanego sprzedawcy w USA. Gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwym użytkowaniem, modyfikacjami, wypadkami lub spalonymi cewkami głosowymi.
Informacje o producencie
Cerwin-Vega Inc.
Praktyczna pomoc
Typowe problemy
Słaba jakość dźwięku lub brak basu
Upewnij się, że głośnik jest szczelnie zamontowany na przegrodzie (baffle) i nie ma nieszczelności powietrza wokół ramki.
Zakłócenia dźwięku
Unikaj umieszczania zwrotnic w pobliżu fabrycznych wiązek przewodów samochodowych.
Przed użyciem
- Sprawdź, czy miejsce montażu pozwala na wycięcie otworu o odpowiedniej głębokości.
- Upewnij się, że masz wystarczająco dużo miejsca za panelem (min. 1 cal dla tweeterów).
- Przygotuj odpowiednie narzędzia do wycinania otworów.
- Sprawdź polaryzację przewodów przed podłączeniem do zwrotnicy.
Ilustracje i schematy

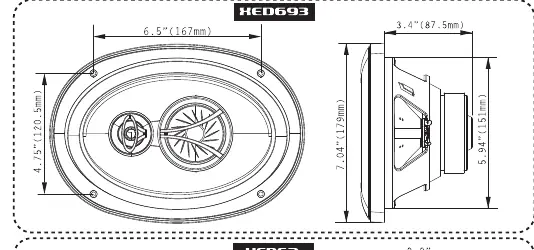

- Schematy wymiarowe pokazują dokładne średnice montażowe i głębokości dla każdego modelu.
- Rysunki instalacyjne ilustrują sposób montażu głośnika w drzwiach oraz na tylnej półce.
Zgodność modelu
- Gwarancja dotyczy produktów zakupionych u autoryzowanego sprzedawcy w USA.
- Wymagane jest zachowanie poprawnej polaryzacji przy podłączaniu zwrotnic.
