Instrukcja obsługi wzmacniacza samochodowego Cerwin Vega CVPRO Series
Szybki przewodnik po instalacji i konfiguracji wzmacniaczy samochodowych Cerwin Vega serii CVPRO. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować zwrotnice, ustawić wzmocnienie oraz rozwiązać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wzmacniaczy samochodowych Cerwin Vega serii CVPRO (modele CVPRO2K4, CVPRO3K, CVPRO5K). Są to wzmacniacze klasy D typu monoblock, zaprojektowane do systemów car audio. W przypadku pytań technicznych można kontaktować się z działem wsparcia pod numerem 213-261-4161 (w godzinach 9-5 PST).
Instalacja i podłączenie
Prawidłowa instalacja jest kluczowa dla wydajności i bezpieczeństwa systemu:
- Zasilanie: Używaj przewodów zasilających o przekroju 1/0 gauge. Nie stosuj przewodów CCA (Copper Clad Aluminum).
- Bezpiecznik: Przewód dodatni (+) musi być zabezpieczony bezpiecznikiem w odległości nie większej niż 18 cali (ok. 45 cm) od akumulatora.
- Masa: Podłącz przewód masowy do czystego, niepomalowanego metalu podwozia pojazdu, aby zminimalizować rezystancję.
- Wskazówka: Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej odłącz ujemną klemę akumulatora.

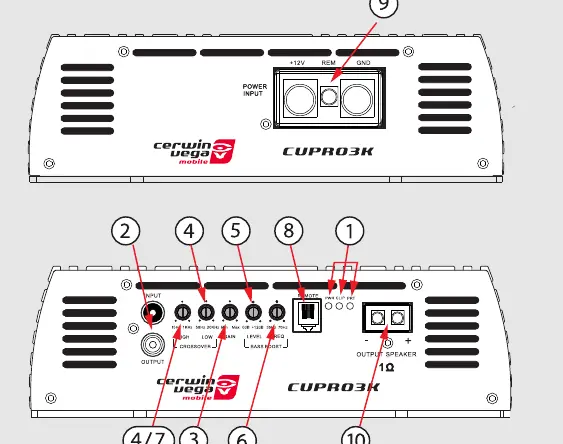

Konfiguracja i ustawienia
Wzmacniacze serii CVPRO posiadają szereg regulacji pozwalających na optymalizację dźwięku:
- Gain (Wzmocnienie): Ustawienie wzmocnienia powinno być dostosowane do sygnału z jednostki sterującej. Zaleca się ustawienie na minimum i stopniowe zwiększanie.
- Crossover (Zwrotnica): Pozwala na wybór filtra górnoprzepustowego (HPF) lub dolnoprzepustowego (LPF) w zależności od konfiguracji głośników (np. subwoofery wymagają LPF).
- Bass Boost: Umożliwia podbicie niskich tonów w zakresie 35Hz - 70Hz. Należy używać ostrożnie, aby nie przesterować systemu.
- Subsonic: Filtr poddźwiękowy chroniący głośniki przed nadmiernym wychyleniem przy bardzo niskich częstotliwościach.
Rozwiązywanie problemów
W przypadku wystąpienia problemów z działaniem wzmacniacza, sprawdź poniższe punkty:
- Brak zasilania: Sprawdź napięcie na zaciskach wzmacniacza (powinno wynosić 11.5V - 16.1V), stan bezpiecznika przy akumulatorze oraz połączenie masy.
- Kontrolka Protection: Może sygnalizować zbyt wysokie napięcie (powyżej 16.1V), zwarcie na głośnikach lub przegrzanie. Sprawdź wentylację i połączenia głośnikowe.
- Częste wyłączanie (Thermal Shutdown): Zapewnij lepszą wentylację wzmacniacza, sprawdź czy impedancja głośników nie jest zbyt niska lub zmniejsz poziom głośności.
Dane techniczne
Wzmacniacze serii CVPRO charakteryzują się topologią klasy D. Obsługują impedancję do 1 oma (w zależności od modelu). Posiadają zmienne filtry HPF i LPF oraz wejścia sygnału o czułości 0.2V - 5.0V.
Informacje o producencie
Cerwin-Vega Inc.
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź napięcie multimetrem (11.5V-16.1V), stan bezpiecznika przy akumulatorze oraz poprawność połączenia masy.
Kontrolka Protection świeci się
Sprawdź, czy napięcie nie przekracza 16.1V, upewnij się, że wentylacja jest wystarczająca i sprawdź, czy nie ma zwarcia na przewodach głośnikowych.
Częste wyłączanie wzmacniacza (thermal shutdown)
Zapewnij lepszy przepływ powietrza wokół wzmacniacza, sprawdź impedancję głośników (nie może być niższa niż zalecana) lub zmniejsz poziom wyjściowy.
Brak dźwięku w jednym lub więcej kanałach
Sprawdź ustawienia balansu w radiu, połączenia głośnikowe oraz wejścia sygnału RCA.
Przed użyciem
- Użyj przewodu zasilającego o przekroju 1/0 gauge.
- Zainstaluj bezpiecznik na przewodzie dodatnim w odległości do 18 cali od akumulatora.
- Upewnij się, że impedancja systemu nie jest niższa niż 1 ohm.
- Podłącz masę do czystego, niepomalowanego metalu podwozia.
- Wyłącz zasilanie przed przystąpieniem do jakichkolwiek połączeń.
- Upewnij się, że wzmacniacz ma zapewnioną odpowiednią wentylację.
Parametry w praktyce
- Variable High-Pass/Low-Pass
- Filtry częstotliwości pozwalające odciąć niepożądane pasma dźwięku (np. odcięcie wysokich tonów dla subwoofera).
- Input Sensitivity
- Zakres napięcia wejściowego (0.2V - 5.0V), do którego należy dopasować sygnał z radia.
Ilustracje i schematy

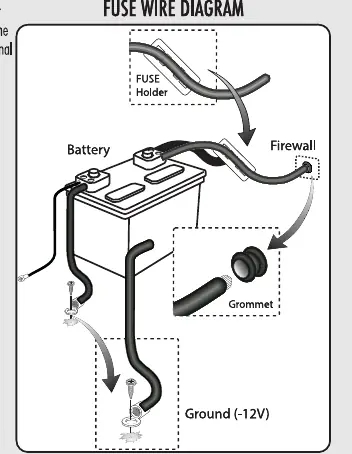

- Fuse Wire Diagram: Ilustruje poprawne umiejscowienie bezpiecznika na przewodzie zasilającym między akumulatorem a wzmacniaczem.

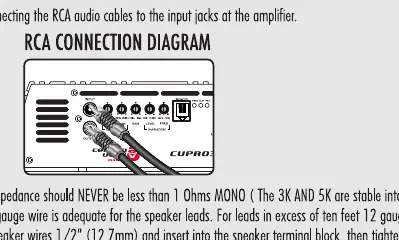

- RCA Connection Diagram: Pokazuje poprawne podłączenie kabli sygnałowych RCA do wejść wzmacniacza.
- System Diagrams: Przedstawia przykładowe konfiguracje podłączenia subwooferów dla uzyskania odpowiedniej impedancji.
Zgodność modelu
- Wymaga instalacji w systemie 12V z ujemnym uziemieniem.
- Minimalna impedancja obciążenia wynosi 1 ohm.
