Instrukcja obsługi radia samochodowego Soundstream VRCPAA-7DR
Szybki przewodnik po instalacji i obsłudze radia samochodowego Soundstream VRCPAA-7DR. Dowiedz się, jak podłączyć urządzenie, skonfigurować Apple CarPlay, Android Auto, Bluetooth oraz ustawienia dźwięku.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Soundstream VRCPAA-7DR to samochodowy odtwarzacz multimedialny 2-DIN z 7-calowym ekranem dotykowym. Obsługuje Apple CarPlay, Android Auto, Bluetooth, radio, odtwarzanie z USB/SD oraz płyt DVD/CD. Instalacja wymaga podłączenia wiązki ISO oraz przewodu hamulca postojowego dla funkcji wideo. str. 1, 3, 4
Najważniejsze czynności
- Podłączenie kamery cofania str. 4, 20
- Parowanie Bluetooth str. 16, 17
- Konfiguracja sterowania z kierownicy (SWC) str. 10
Pierwsze uruchomienie
- Podłącz zasilanie i głośniki zgodnie ze schematem ISO na stronie 6. str. 6
- Ustaw język i datę w menu Settings -> System Settings. str. 9, 10
Problemy i rozwiązania
Brak obrazu wideo podczas jazdy
Podłącz przewód hamulca postojowego (Parking wire) do sygnału hamulca.
str. 4, 15Konserwacja i reset
- Użyj przycisku Reset na panelu przednim, aby przywrócić ustawienia fabryczne. str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | DC 10-16V | Zakres napięcia pracy urządzenia. | str. 19 |
| Ekran | 7 cali | Przekątna wyświetlacza TFT. | str. 19 |
| Rozdzielczość | 1024x600 | Rozdzielczość ekranu w pikselach. | str. 19 |
Gdzie szukać w PDF
- Instalacja i okablowanie str. 4, 5, 6
- Obsługa panelu i pilota str. 7, 8
- Ustawienia i funkcje str. 9, 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Soundstream VRCPAA-7DR to 2-DIN jednostka główna z 7-calowym ekranem dotykowym, obsługująca Apple CarPlay, Android Auto, Bluetooth, radio AM/FM oraz odtwarzanie z USB, SD i płyt DVD/CD. Instrukcja zawiera szczegółowe wytyczne dotyczące bezpiecznego montażu, podłączenia przewodów oraz konfiguracji funkcji multimedialnych.
Instalacja i podłączenie
Przed przystąpieniem do instalacji należy wyłączyć zapłon i odłączyć ujemny biegun akumulatora. Montaż wymaga użycia dołączonych wsporników montażowych i śrub. Należy zachować szczególną ostrożność przy podłączaniu wiązki przewodów, aby nie uszkodzić kabli.
- Przewód hamulcowy (Parking wire): Aby oglądać wideo, przewód hamulca postojowego musi być podłączony do sygnału hamulca. Wideo jest dostępne tylko, gdy pojazd jest zaparkowany.
- Kamera cofania: Podłącz przewód różowy do światła cofania, aby automatycznie aktywować obraz z kamery po włączeniu biegu wstecznego.
- Głośniki: Podłącz głośniki zgodnie ze schematem kolorów (biały/zielony dla przodu, szary/fioletowy dla tyłu), aby uniknąć uszkodzenia jednostki.

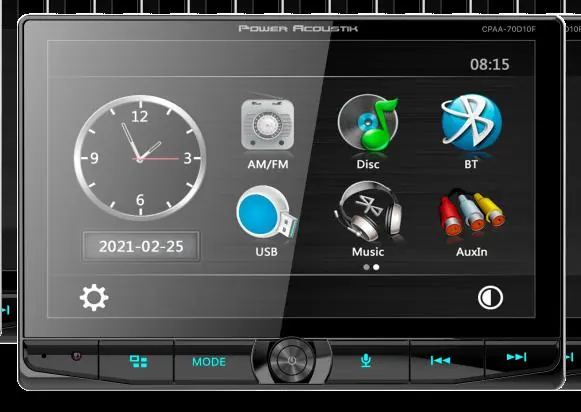

Obsługa panelu przedniego i pilota
Panel przedni zawiera przycisk zasilania/głośności, przycisk Siri, przycisk wysuwania płyty oraz porty USB i AUX. Pilot zdalnego sterowania umożliwia szybki dostęp do trybów (Radio, BT, USB, Disc), sterowanie odtwarzaniem oraz odbieranie połączeń telefonicznych.
Menu główne i ustawienia
Menu główne pozwala na wybór źródła dźwięku i obrazu. Ikony w kolorze szarym oznaczają funkcje niedostępne lub niepodłączone. Menu ustawień umożliwia konfigurację:
- Systemu: Język, data i godzina, dźwięk przycisków, sterowanie z kierownicy (SWC), reset do ustawień fabrycznych.
- Wyświetlacza: Jasność (dzień/noc), tapeta, podświetlenie przycisków.
- Audio i EQ: Balans/Fader, ustawienia subwoofera, 10-pasmowy korektor dźwięku (EQ).
- Bluetooth: Parowanie, zarządzanie połączeniami, historia połączeń.

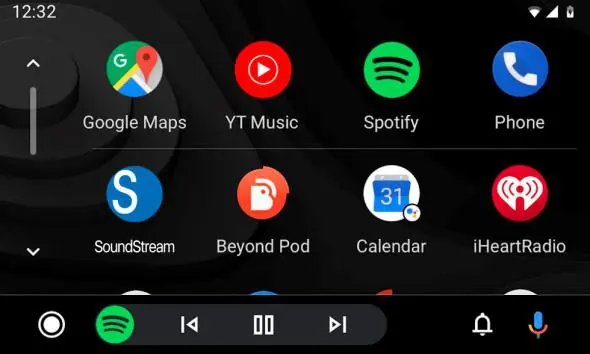

Apple CarPlay i Android Auto
Aby korzystać z Apple CarPlay, podłącz iPhone'a (model 5 lub nowszy) kablem Lightning do portu USB. W przypadku Android Auto, podłącz urządzenie z systemem Android 5.0 lub nowszym przez USB. Po podłączeniu, ikona odpowiedniej funkcji stanie się aktywna w menu głównym.
Odtwarzanie multimediów
Urządzenie obsługuje odtwarzanie plików audio, wideo i zdjęć z nośników USB oraz płyt. Interfejs odtwarzacza pozwala na przeglądanie folderów, wybór utworów, powtarzanie oraz ustawienia korektora dźwięku. W trybie Bluetooth możliwe jest strumieniowanie muzyki oraz prowadzenie rozmów telefonicznych (wymagane podłączenie mikrofonu).
Dane techniczne
Zasilanie: DC 10-16V. Moc wyjściowa: 4x75W. Ekran: 7 cali, 1024x600 pikseli. Zakres FM: 87.5-108 MHz. Zakres AM: 522-1620 kHz.
Praktyczna pomoc
Typowe problemy
Wideo nie wyświetla się na ekranie
Upewnij się, że przewód hamulca postojowego (Parking wire) jest prawidłowo podłączony do sygnału hamulca. Wideo działa tylko, gdy pojazd jest zaparkowany.
Bluetooth nie łączy się
Sprawdź, czy funkcja Bluetooth jest włączona w ustawieniach jednostki i czy telefon jest w trybie parowania. Usuń stare rekordy z listy urządzeń, jeśli to konieczne.
Apple CarPlay/Android Auto nie uruchamia się
Użyj certyfikowanego kabla USB i podłącz go do portu USB jednostki. Upewnij się, że telefon jest odblokowany.
Przed użyciem
- Wyłącz zapłon i odłącz ujemny biegun akumulatora przed instalacją.
- Sprawdź schemat podłączenia przewodów ISO przed wpięciem wtyczek.
- Upewnij się, że mikrofon jest podłączony, jeśli planujesz korzystać z funkcji telefonu.
- Sprawdź, czy wszystkie przewody są zabezpieczone przed przetarciem.
Parametry w praktyce
- Moc wyjściowa
- 4x75W na kanał, co określa maksymalną głośność i jakość dźwięku.
- Zakres FM (Europa)
- 87.5-108 MHz, standardowy zakres częstotliwości radiowych w Europie.
- Impedancja głośników
- 4-8 omów, zakres obsługiwanej oporności głośników.
Ilustracje i schematy
- Schemat ISO (strona 6) pokazuje przypisanie kolorów przewodów do zasilania, głośników i sterowania.
- Schemat podłączenia kamery cofania (strona 4) ilustruje połączenie przewodu różowego ze światłem cofania.
- Schemat podłączenia przewodu hamulcowego (strona 4) pokazuje połączenie z masą przez włącznik hamulca.
Zgodność modelu
- Apple CarPlay wymaga iPhone'a 5 lub nowszego z systemem iOS 7.1 lub nowszym.
- Android Auto wymaga urządzenia z systemem Android 5.0 lub nowszym.
- Funkcja SiriusXM (SXM) dostępna tylko w wybranych modelach.
