Instrukcja obsługi wzmacniacza 2-kanałowego Pyle PLMRMP1A
Kompletny przewodnik użytkownika dla wzmacniacza Pyle PLMRMP1A. Instrukcja zawiera szczegółowe schematy okablowania, instrukcje montażu, opis ustawień poziomu wzmocnienia oraz wskazówki dotyczące bezpiecznej instalacji w pojazdach i...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wzmacniacz Pyle PLMRMP1A to 2-kanałowe urządzenie audio przeznaczone do instalacji w pojazdach i jednostkach pływających. Instrukcja opisuje proces montażu, podłączenia przewodów oraz konfigurację parametrów dźwięku. str. 1, 7
Najważniejsze czynności
- Podłączenie zasilania i głośników str. 7
- Regulacja poziomu wzmocnienia (Gain) str. 6
Pierwsze uruchomienie
- Odłącz akumulator, podłącz przewody zasilające (czerwony/czarny) oraz zdalne włączanie (niebieski), a następnie podłącz głośniki zgodnie ze schematem. str. 5, 7
Problemy i rozwiązania
Nadmierne zniekształcenia dźwięku
Zmniejsz poziom GAIN lub sprawdź ustawienie INPUT LEVEL.
str. 5, 6Konserwacja i reset
- W przypadku konieczności wymiany bezpiecznika, użyj wyłącznie bezpiecznika o identycznej wartości jak dostarczony fabrycznie. str. 5
Gdzie szukać w PDF
- Środki ostrożności str. 4
- Sterowanie i ustawienia str. 5, 6
- Schemat okablowania str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

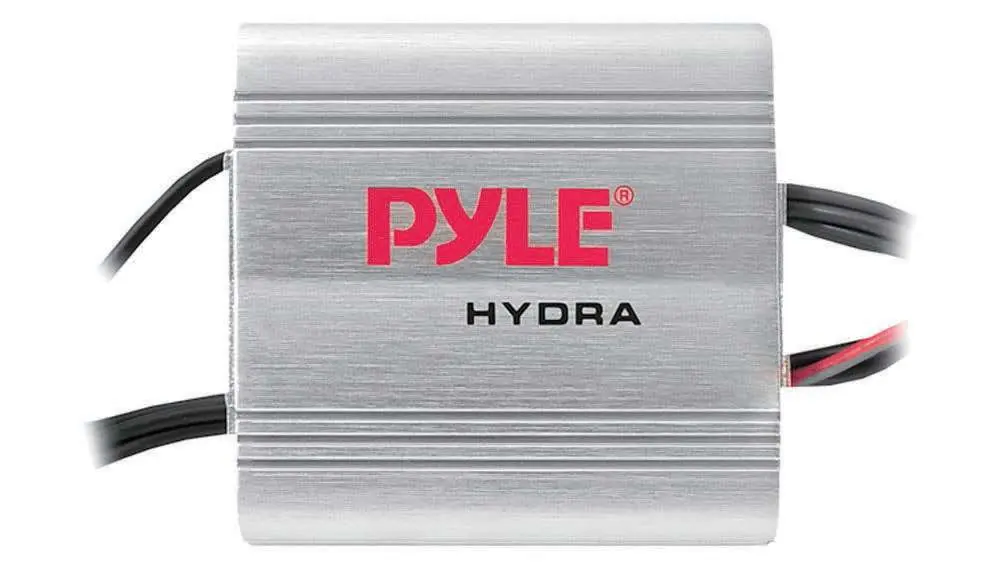

Niniejsza instrukcja dotyczy 2-kanałowych wzmacniaczy serii Pyle Hydra, w tym modelu PLMRMP1A. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia zasilania oraz konfiguracji parametrów dźwięku. Przed przystąpieniem do instalacji należy upewnić się, że akumulator jest odłączony, a wszystkie komponenty audio są bezpiecznie zamocowane.
Środki ostrożności przy instalacji
- Przed wierceniem otworów sprawdź układ instalacji wewnątrz jednostki pływającej lub pojazdu.
- Zachowaj szczególną ostrożność podczas pracy w pobliżu zbiornika paliwa, przewodów paliwowych, hydraulicznych oraz instalacji elektrycznej.
- Nigdy nie używaj wzmacniacza, jeśli nie jest on trwale zamontowany.
- Upewnij się, że połączenia przewodów nie są narażone na uszkodzenia mechaniczne, kontakt z metalowymi powierzchniami ani nie są ściśnięte.
- Przed podłączeniem lub odłączeniem zasilania zawsze odłącz akumulator.
Elementy sterujące i ustawienia
Wzmacniacz posiada następujące funkcje regulacji:
- INPUT LEVEL Switch: Przełącznik czułości wejściowej. Ustaw na LINE dla źródeł sygnału liniowego (RCA) lub na SPEAKER dla wyjść głośnikowych.
- POLARITY Switch: Optymalizuje basy. Przełączaj między NORMAL a REVERSE, aby uzyskać najlepszy efekt dźwiękowy.
- GAIN Control: Reguluje ogólny poziom wzmocnienia. Ustawiaj tak, aby zrównoważyć dźwięk z innymi głośnikami, zachowując jak najniższy poziom przy pełnej mocy wyjściowej.
Podłączenie zasilania i głośników
Prawidłowe podłączenie przewodów jest kluczowe dla bezpieczeństwa i jakości dźwięku:
- Czerwony: Zasilanie 12V DC (+).
- Czarny: Masa (-).
- Niebieski: Zdalne włączanie (Remote Turn On, 12V DC = ON).
- Biały / Biały-Czarny: Kanał 1 (CH1 + / -).
- Szary / Szary-Czarny: Kanał 2 (CH2 + / -).
Łączność Bluetooth
Modele PLMRMB2CW oraz PLMRMB2CB posiadają wbudowany moduł Bluetooth:
- Włącz wzmacniacz; czerwona dioda Bluetooth zacznie migać.
- W ustawieniach telefonu wyszukaj urządzenie o nazwie "pyle amplifier".
- Po udanym połączeniu dioda Bluetooth będzie świecić światłem ciągłym.
Praktyczna pomoc
Typowe problemy
Zniekształcenia dźwięku
Sprawdź ustawienie przełącznika INPUT LEVEL oraz poziom GAIN. Nie ustawiaj wzmocnienia na maksimum, jeśli źródło dźwięku tego nie wymaga.
Wzmacniacz nie włącza się
Sprawdź połączenie przewodu zdalnego włączania (niebieski) oraz stan bezpiecznika zasilania.
Przed użyciem
- Odłącz akumulator przed rozpoczęciem prac przy instalacji elektrycznej.
- Upewnij się, że wzmacniacz jest zamontowany w miejscu chronionym przed uszkodzeniami.
- Sprawdź, czy używany bezpiecznik jest identyczny z dostarczonym przez producenta.
- Upewnij się, że wszystkie połączenia są zabezpieczone przed wilgcią.
Ilustracje i schematy
- Schemat okablowania pokazuje podłączenie zasilania (czerwony/czarny) oraz zdalnego włączania (niebieski) do akumulatora.
- Schemat przedstawia sposób podłączenia głośników do kanałów CH1 i CH2.
Zgodność modelu
- Funkcja Bluetooth dostępna tylko w modelach PLMRMB2CW i PLMRMB2CB.
- Wersja Bluetooth: 3.0.
