Instrukcja obsługi subwoofera Hertz Mille Pro Series

Kompletny przewodnik instalacji i konfiguracji subwooferów Hertz Mille Pro Series. Dowiedz się, jak poprawnie zamontować głośnik, zaprojektować obudowę oraz podłączyć system audio.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja zawiera wytyczne instalacji, schematy połączeń oraz projekty obudów dla subwooferów Hertz Mille Pro. Należy przestrzegać zasad bezpieczeństwa, używać odpowiednich kabli i dopasować impedancję do wzmacniacza. str. 2, 7, 8, 13

Najważniejsze czynności

  • Montaż głośnika i maskownicy str. 6, 7, 10
  • Podłączenie przewodów str. 7, 8, 9, 11
  • Budowa obudowy str. 13, 14, 15, 16

Dane techniczne

Parametr Wartość Znaczenie Strony
Power Handling Zależne od modelu (np. 500W-600W Continuous) Moc ciągła subwoofera str. 12, 22, 24

Gdzie szukać w PDF

  • Instrukcje bezpieczeństwa str. 2, 3
  • Montaż i maskownice str. 6, 7, 10
  • Schematy połączeń str. 7, 8, 9, 11
  • Projekty obudów str. 13, 14, 15, 16
  • Dane techniczne str. 12, 22, 24
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejsza instrukcja zawiera wytyczne dotyczące instalacji, podłączenia oraz projektowania obudów dla subwooferów z serii Hertz Mille Pro. Przed przystąpieniem do montażu należy dokładnie zapoznać się z zasadami bezpieczeństwa.

Bezpieczeństwo i instalacja

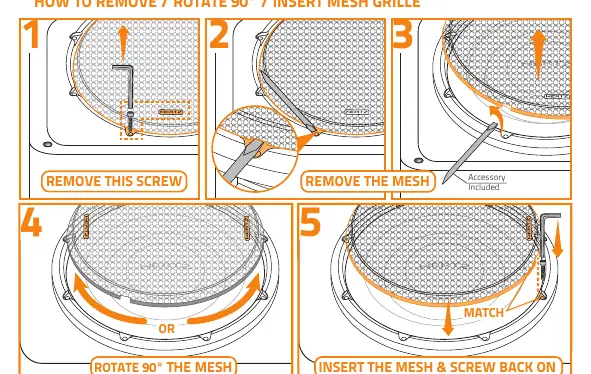

Demontaż i montaż maskownicy
Demontaż i montaż maskownicy
  • Przed rozpoczęciem instalacji wyłącz jednostkę główną oraz wszystkie urządzenia systemu audio.
  • Podczas wiercenia lub cięcia w podwoziu pojazdu zachowaj szczególną ostrożność, aby nie uszkodzić przewodów lub elementów konstrukcyjnych.
  • Wszystkie komponenty muszą być solidnie przymocowane do konstrukcji pojazdu.
  • Używaj wyłącznie przewodów o odpowiednim przekroju (AWG) i chroń je przed ostrymi krawędziami oraz źródłami ciepła.
  • W przypadku przeprowadzania kabli przez otwory w podwoziu, używaj gumowych przelotek (grommet).
  • Zawsze używaj okularów ochronnych podczas pracy z narzędziami.

Podłączenia i impedancja

Instrukcja zawiera szczegółowe schematy połączeń dla różnych konfiguracji (szeregowe, równoległe, mieszane). Należy zwrócić uwagę na impedancję końcową systemu, aby dopasować ją do wzmacniacza. Tabela impedancji znajduje się na stronie 8 i 11.

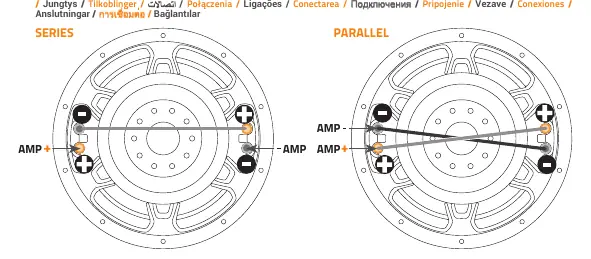

Schematy połączeń szeregowych i równoległych
Schematy połączeń szeregowych i równoległych

Projektowanie obudowy

Hertz oferuje wytyczne dla obudów typu zamkniętego (Sealed) oraz z otworem (Reflex) dla modeli MP i MPS. Obudowy zamknięte zapewniają precyzyjny bas, natomiast obudowy typu Reflex pozwalają na uzyskanie wyższego poziomu ciśnienia akustycznego (SPL).

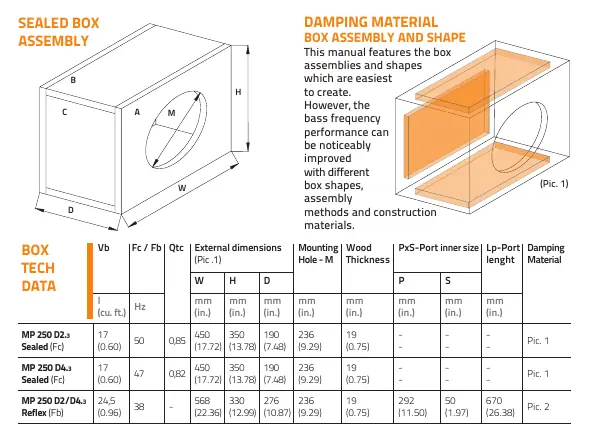

Schemat montażu obudowy zamkniętej
Schemat montażu obudowy zamkniętej

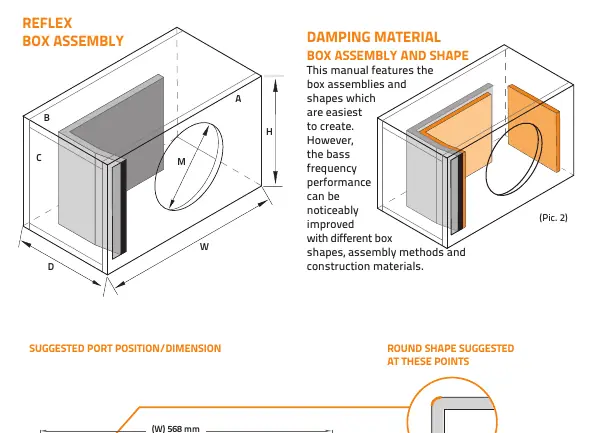

Schemat montażu obudowy Reflex
Schemat montażu obudowy Reflex
  • Obudowy zamknięte: Zapewniają tłumioną odpowiedź dla precyzyjnego basu w zakresie 20Hz-40Hz.
  • Obudowy Reflex: Koncentrują energię w zakresie 40Hz-80Hz.
  • Instrukcja zawiera listy paneli (panel cut list) dla różnych wariantów obudów, uwzględniające grubość drewna (19mm dla serii MP, 16mm dla serii MPS).

Dane techniczne

Szczegółowe parametry techniczne, w tym moc (Peak/Continuous), impedancja, wymiary magnesu, cewki oraz parametry elektroakustyczne (Thiele-Small), znajdują się w tabelach na stronach 12 i 22.

Praktyczna pomoc

Typowe problemy

Niska jakość dźwięku lub zniekształcenia

Sprawdź poprawność połączeń kablowych oraz czy impedancja systemu jest zgodna z możliwościami wzmacniacza.

Uszkodzenie membrany lub zawieszenia

Upewnij się, że głośnik nie jest przeciążony mocą przekraczającą specyfikację i że w obudowie nie znajdują się luźne przedmioty.

Przed użyciem

  • Wyłącz jednostkę główną i system audio przed instalacją.
  • Załóż okulary ochronne.
  • Sprawdź, czy w miejscu wiercenia nie znajdują się przewody lub elementy konstrukcyjne pojazdu.
  • Użyj przewodów o odpowiednim przekroju (AWG).
  • Zabezpiecz kable gumowymi przelotkami przy przejściach przez blachę.

Parametry w praktyce

Power Handling (Peak/Continuous)
Maksymalna moc chwilowa oraz moc ciągła, jaką głośnik może przyjąć bez uszkodzenia.
Impedancja (Ohm)
Opór elektryczny cewki głośnika, kluczowy dla dopasowania do wzmacniacza.

Ilustracje i schematy

  • Schematy połączeń pokazują, jak łączyć cewki głośników w konfiguracjach szeregowych i równoległych.
  • Rysunki obudów przedstawiają sugerowane wymiary paneli i sposób montażu.

Zgodność modelu

  • Używaj wyłącznie kabli o odpowiednim przekroju (AWG) wskazanym w instrukcji.
  • Obudowy muszą być wykonane zgodnie z podanymi wymiarami dla uzyskania optymalnej wydajności.
