Instrukcja obsługi subwoofera samochodowego Hertz Mille PRO

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące instalacji i konfiguracji subwooferów z serii Hertz Mille PRO (modele MP i MPS). Dokument obejmuje zasady bezpieczeństwa, schematy połączeń elektrycznych oraz wytyczne dotyczące projektowania obudów typu zamkniętego (Sealed) i otwartego (Reflex).

Bezpieczeństwo i instalacja

• Wszystkie komponenty muszą być solidnie przymocowane do konstrukcji pojazdu. Luźne elementy mogą stanowić zagrożenie dla pasażerów.
• Podczas pracy z narzędziami zawsze używaj okularów ochronnych.
• Nie instaluj komponentów w komorze silnika.
• Przed rozpoczęciem instalacji wyłącz jednostkę główną i wszystkie urządzenia audio, aby uniknąć uszkodzeń.
• Upewnij się, że miejsce montażu nie koliduje z normalną pracą mechanicznych lub elektrycznych systemów pojazdu.
• Podczas prowadzenia kabli unikaj ostrych krawędzi i ruchomych części mechanicznych. Zabezpiecz kable na całej długości.
• Używaj kabli o odpowiednim przekroju (AWG) zgodnie z wymaganiami mocy.
• Przy przechodzeniu kabli przez otwory w podwoziu używaj gumowych przelotek (grommet).

Projektowanie obudowy

Instrukcja zawiera gotowe rozwiązania dla obudów typu Sealed i Reflex dla subwooferów MP i MPS. Pamiętaj, że dane Vb (objętość netto) nie uwzględniają objętości zajmowanej przez głośnik, porty ani wzmocnienia wewnętrzne.

• Obudowy zamknięte (Sealed): Zapewniają precyzyjny i dokładny bas, oferując wysoką energię w zakresie 20Hz-40Hz.
• Obudowy otwarte (Reflex): Są najlepszym wyborem, gdy priorytetem jest wysoki poziom ciśnienia akustycznego (SPL), koncentrując energię w zakresie 40Hz-80Hz.

Konfiguracja połączeń

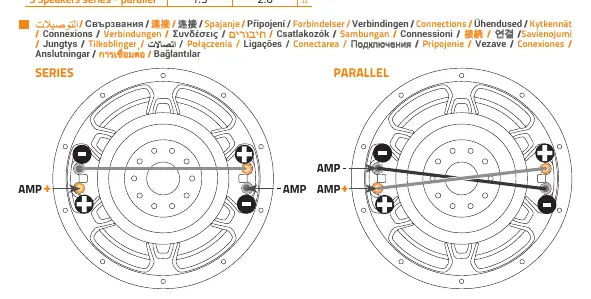

Subwoofery z serii Mille PRO posiadają cewki, które można łączyć szeregowo lub równolegle w zależności od wymagań wzmacniacza. Instrukcja zawiera szczegółowe schematy dla 1, 2 lub 3 głośników w różnych konfiguracjach (Series, Parallel, Mixed).

Dane techniczne

Szczegółowe parametry techniczne, w tym parametry Thiele & Small, znajdują się w tabeli na końcu instrukcji. Pamiętaj, że parametry te są mierzone po wstępnym wygrzaniu głośnika.
