Instrukcja obsługi zwrotnicy 3-drożnej Ground Zero GZUX 165.3SQ
Poznaj funkcje i schematy podłączenia zwrotnicy 3-drożnej Ground Zero GZUX 165.3SQ. Dowiedz się, jak skonfigurować poziomy tonów i tryb semi-aktywny.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zwrotnica Ground Zero GZUX 165.3SQ to pasywny system 3-drożny zaprojektowany do precyzyjnego podziału pasma w systemach car audio. Urządzenie oferuje możliwość regulacji poziomów tonów wysokich i średnich oraz opcję pracy w trybie semi-aktywnym. Przed przystąpieniem do montażu należy zapoznać się ze schematami połączeń, aby uniknąć uszkodzenia głośników lub wzmacniacza.
Podłączenie (Wiring)
Zwrotnica umożliwia dwa główne tryby pracy:
- Tryb standardowy: Wszystkie głośniki (woofer, midrange, tweeter) są podłączone do wyjść zwrotnicy, a sygnał wejściowy pochodzi z jednego kanału wzmacniacza.
- Tryb semi-aktywny: Wymaga użycia zewnętrznego wzmacniacza z aktywną zwrotnicą dla sekcji niskotonowej (woofer). W tym trybie sekcja woofera w zwrotnicy musi zostać wyłączona za pomocą zworki (jumpera).
Złącza na zwrotnicy są oznaczone jako:
- IN: Wejście sygnału z jednostki sterującej lub wzmacniacza.
- TW OUT: Wyjście na głośnik wysokotonowy (tweeter).
- MID OUT: Wyjście na głośnik średniotonowy (midrange).
- WF OUT: Wyjście na głośnik niskotonowy (kickwoofer).
Ustawienia i konfiguracja (Setup)
Urządzenie pozwala na dostosowanie charakterystyki dźwięku za pomocą zworek (jumperów) znajdujących się na płytce:
- Regulacja poziomu tweetera: Umożliwia 3-stopniową zmianę poziomu głośności tonów wysokich.
- Regulacja poziomu midrange: Umożliwia 3-stopniową zmianę poziomu głośności tonów średnich.
- Zworka WF (WF Jumper): Kluczowa dla trybu semi-aktywnego. Jeśli woofer jest podłączony do osobnego kanału wzmacniacza, zworka musi być ustawiona w pozycji OFF, aby wyłączyć sekcję niskotonową zwrotnicy.
Dane techniczne
- Typ: 3-drożna zwrotnica pasywna.
- Moc: 160 W RMS.
- Nachylenie zbocza (crossover slope): 12/6 dB na oktawę.
- Filtr górnoprzepustowy (High Pass): 4500 Hz przy 12 dB/okt.
- Filtr pasmowoprzepustowy (Band Pass): HPF 450 Hz / LPF 4500 Hz.
- Filtr dolnoprzepustowy (Low Pass): 450 Hz przy 12 dB/okt. (lub 6 dB/okt. jeśli zworka WF jest w pozycji OFF).
Bezpieczeństwo
Długotrwałe słuchanie muzyki przy poziomie głośności powyżej 85 dB może prowadzić do trwałego uszkodzenia słuchu. Systemy o dużej mocy mogą osiągać poziomy przekraczające 130 dB, co dodatkowo utrudnia percepcję dźwięków otoczenia i może rozpraszać kierowcę. Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowej instalacji lub użytkowania.
Informacje o producencie
Ground Zero GmbH
Praktyczna pomoc
Typowe problemy
Brak dźwięku z woofera w trybie semi-aktywnym.
Upewnij się, że zworka WF (WF jumper) na zwrotnicy została przestawiona w pozycję OFF.
Zbyt wysoki lub niski poziom tonów wysokich/średnich.
Dostosuj poziom za pomocą zworek na płytce zwrotnicy zgodnie z oznaczeniami (3-stopniowa regulacja).
Przed użyciem
- Sprawdź, czy wzmacniacz jest kompatybilny z impedancją głośników.
- Upewnij się, że wszystkie połączenia kablowe są stabilne i zaizolowane.
- Przed montażem ustaw zworki (jumpery) zgodnie z planowaną konfiguracją (standardowa lub semi-aktywna).
- Upewnij się, że polaryzacja (+/-) jest zachowana na wszystkich połączeniach.
Parametry w praktyce
- 160 Watt RMS
- Maksymalna ciągła moc wejściowa, jaką zwrotnica może obsłużyć bez ryzyka uszkodzenia.
Ilustracje i schematy

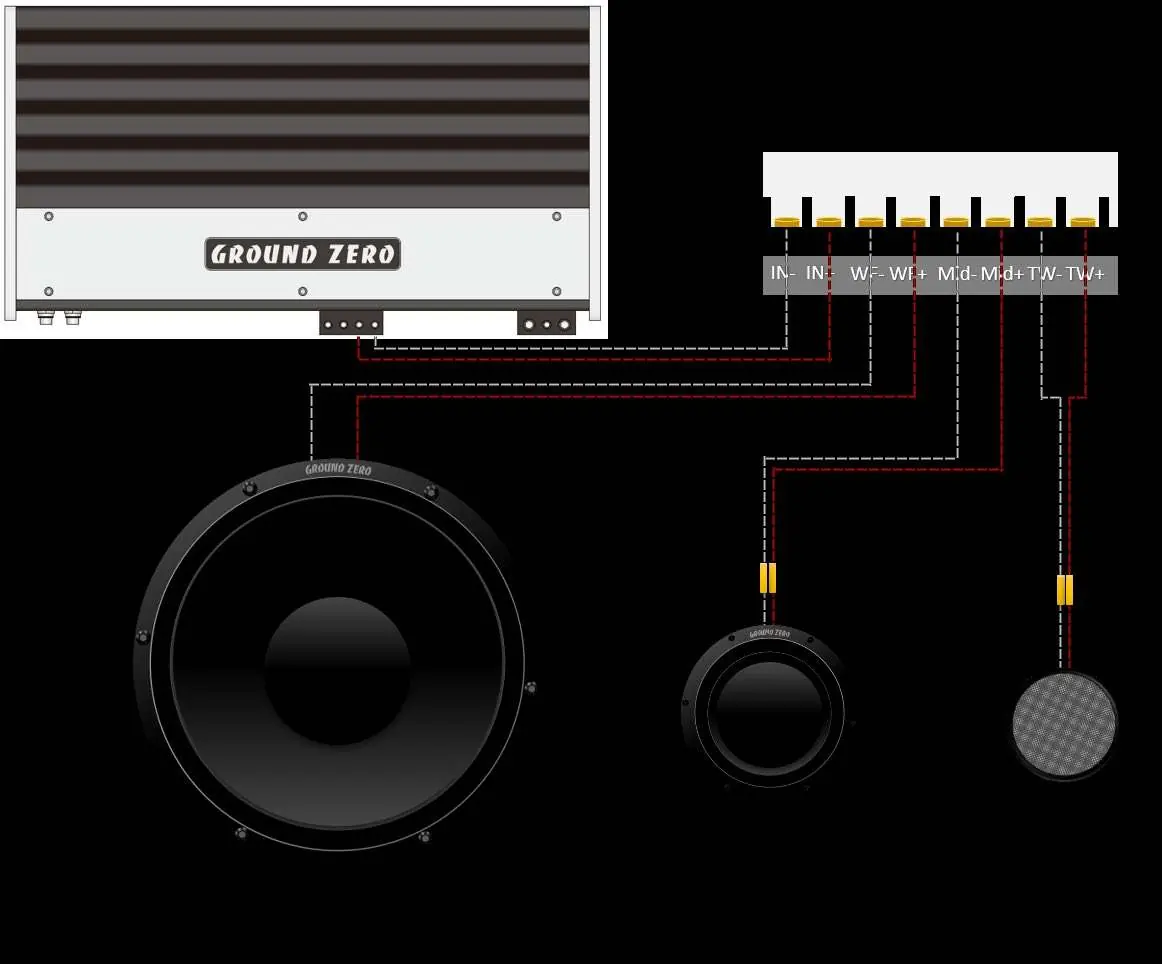

- Schemat standardowy: Pokazuje połączenie jednego kanału wzmacniacza do wejścia IN i rozdzielenie sygnału na trzy sekcje głośników.
- Schemat semi-aktywny: Pokazuje podłączenie woofera bezpośrednio do wzmacniacza, przy jednoczesnym ustawieniu zworki WF w pozycji OFF na zwrotnicy.
Zgodność modelu
- W trybie semi-aktywnym sekcja niskotonowa zwrotnicy musi zostać wyłączona (zworka WF w pozycji OFF).
- Urządzenie przeznaczone do systemów 3-drożnych.
