Instrukcja obsługi systemu głośników Ground Zero GZUC 165.3SQ

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy systemu głośników Ground Zero Uranium Series, modeli GZUC 165.3SQ oraz GZUC 165.3SQ-ACT. Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, konfiguracji zwrotnic oraz schematy połączeń dla różnych konfiguracji systemu.

Wskazówki dotyczące instalacji

• Bezpieczeństwo: Nigdy nie wierć otworów w zbiorniku paliwa, przewodach hamulcowych ani w wiązkach elektrycznych pojazdu.
• Prowadzenie przewodów: Unikaj prowadzenia kabli przez ostre krawędzie, które mogą uszkodzić izolację.
• Zakłócenia: Przewody zasilające powinny być prowadzone oddzielnie od przewodów głośnikowych, aby uniknąć zakłóceń sygnału.
• Radio: Trzymaj okablowanie z dala od anteny i urządzeń elektronicznych wpływających na odbiór radia.

Konfiguracja zwrotnicy

Dla modelu GZUC 165.3SQ (nie dotyczy wersji ACT) dostępna jest zwrotnica z możliwością regulacji:

• Regulacja poziomu tweetera: Ustaw zworkę w odpowiedniej pozycji, aby dostosować poziom głośności głośnika wysokotonowego.
• Regulacja poziomu średniotonowego: Ustaw zworkę w odpowiedniej pozycji, aby dostosować poziom głośnika średniotonowego.
• Tryb semi-active: Jeśli midwoofer jest podłączony do oddzielnego wzmacniacza, należy wyłączyć sekcję midwoofera w zwrotnicy, ustawiając zworkę WF w pozycji OFF.

Schematy połączeń

Instrukcja przewiduje trzy główne scenariusze podłączenia:

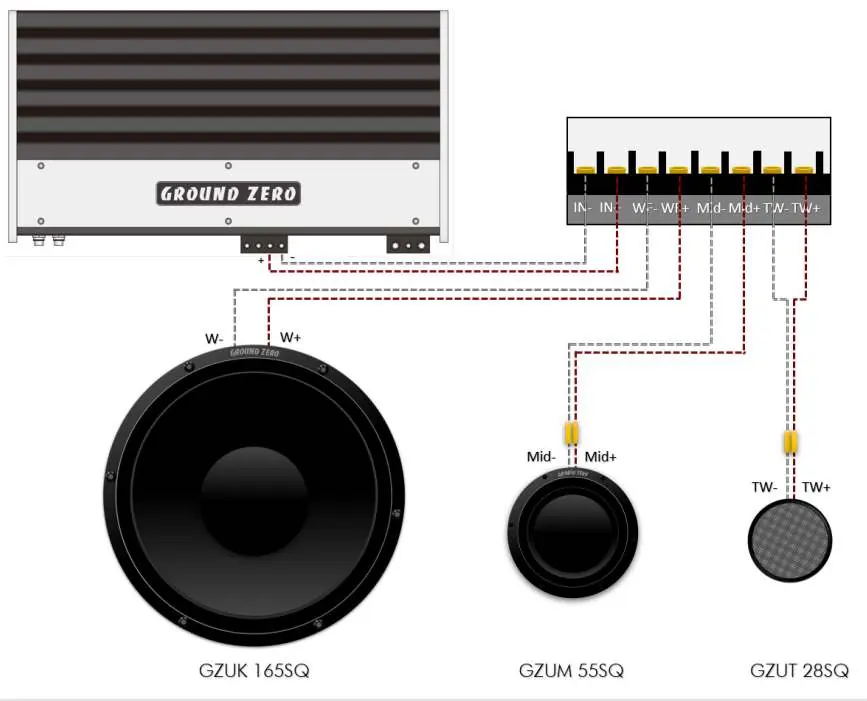

• Standardowe: Podłączenie wszystkich głośników przez zwrotnicę pasywną.
• Semi-active: Midwoofer podłączony bezpośrednio do wzmacniacza, a tweeter i średniotonowy przez zwrotnicę.

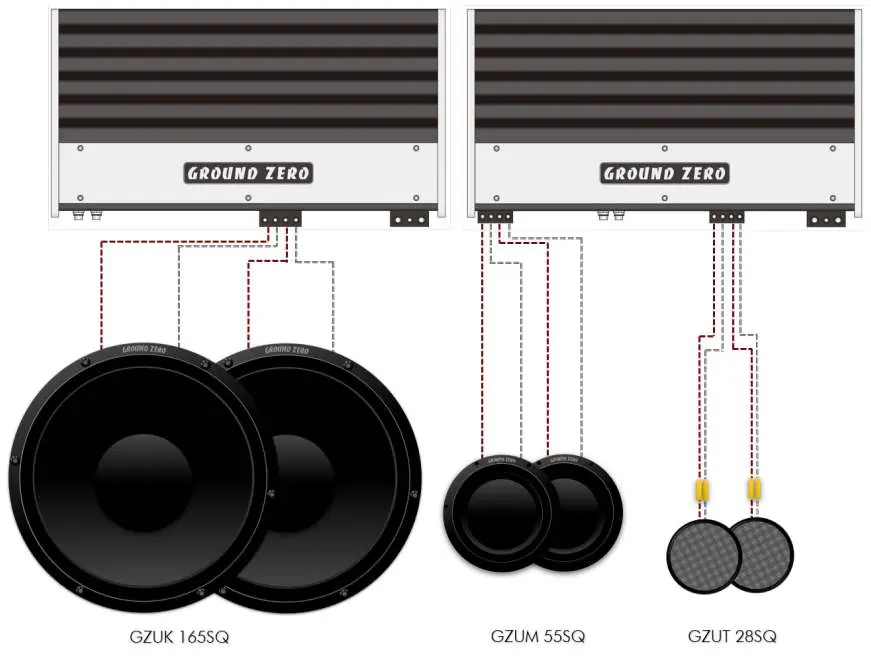

• Aktywne (dla modelu ACT): Każdy głośnik podłączony do dedykowanego kanału wzmacniacza z aktywnym crossoverem.

Wygłuszanie drzwi

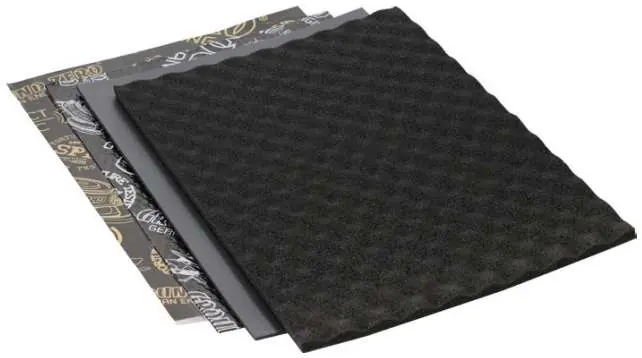

Dla uzyskania najlepszej jakości dźwięku zaleca się stosowanie materiałów wygłuszających (np. GZDM DOORKIT PRO). Zmniejsza to rezonans powierzchni karoserii i poprawia odpowiedź basową głośników.

Specyfikacja techniczna

System 3-drożny z głośnikiem midwoofer 165 mm (6.5"), średniotonowym 55 mm (2.17") i tweeterem 28 mm (1.1"). Impedancja nominalna wynosi 4 omy. Moc RMS dla systemu wynosi 160 W, a moc maksymalna 250 W.

Bezpieczeństwo

Długotrwałe słuchanie muzyki przy poziomie głośności powyżej 85 dB może prowadzić do trwałego uszkodzenia słuchu. Systemy o dużej mocy mogą osiągać poziomy przekraczające 130 dB, co może utrudniać percepcję dźwięków otoczenia i zagrażać bezpieczeństwu na drodze.
