Instrukcja obsługi systemu głośników komponentowych Ground Zero GZTC 165.3X-II
Szybki przewodnik po instalacji i konfiguracji systemu głośników komponentowych Ground Zero GZTC 165.3X-II. Dowiedz się, jak poprawnie podłączyć zwrotnicę, skonfigurować poziomy dźwięku oraz bezpiecznie zamontować zestaw w pojeździe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji, konfiguracji oraz bezpiecznego użytkowania 3-drożnego systemu głośników komponentowych Ground Zero GZTC 165.3X-II. System został zaprojektowany z myślą o wysokiej jakości dźwięku i wymaga poprawnego podłączenia do wzmacniacza oraz odpowiedniej konfiguracji zwrotnicy.
Instalacja i bezpieczeństwo
Podczas montażu należy przestrzegać następujących zasad bezpieczeństwa:
- Nigdy nie wierć otworów w zbiorniku paliwa, przewodach hamulcowych, wiązkach elektrycznych ani innych kluczowych elementach pojazdu.
- Unikaj prowadzenia kabli przez ostre krawędzie, aby zapobiec ich uszkodzeniu.
- Przewody sygnałowe i głośnikowe należy prowadzić z dala od elektroniki antenowej oraz kabli zasilających, aby uniknąć zakłóceń.
- Używaj przewodów o odpowiednim przekroju do podłączenia komponentów.
- Długotrwałe słuchanie muzyki przy głośności powyżej 85 dB może prowadzić do trwałego uszkodzenia słuchu.
Podłączenie i okablowanie
System wymaga podłączenia do zewnętrznego wzmacniacza. Zwrotnica posiada dedykowane wyjścia dla poszczególnych głośników:
- IN: Wejście sygnału z radia lub wzmacniacza.
- TW OUT: Wyjście na głośnik wysokotonowy (Tweeter).
- MID OUT: Wyjście na głośnik średniotonowy (Midrange).
- WF OUT: Wyjście na głośnik niskotonowy (Kickwoofer).
Konfiguracja zwrotnicy
Zwrotnica umożliwia dostosowanie charakterystyki dźwięku do preferencji użytkownika:
- Poziom głośnika wysokotonowego (Tweeter level): Możliwość wyboru -2 dB, 0 dB lub +2 dB za pomocą zworki.
- Charakterystyka średniotonowa (Midrange): Możliwość wyboru ustawienia Low (liniowa charakterystyka przy bezpośrednim skierowaniu na słuchacza) lub High (podbicie górnych częstotliwości średnich) za pomocą zworki.
Dane techniczne
- Impedancja: 3 Ohm
- Pasmo przenoszenia: 50 Hz – 22 kHz
- Moc RMS: 120 W
- Moc maksymalna: 180 W
- Trennfrequenz (WF/MID): 6000 Hz
- Trennfrequenz (MID/TW): 430 Hz
- Wydajność (SPL): 91 dB
Gwarancja i kontakt
Gwarancja jest realizowana zgodnie z przepisami prawa przez regionalnych dystrybutorów. W przypadku zwrotu należy dołączyć dowód zakupu oraz opis usterki. Kontakt z producentem: Ground Zero GmbH, Erlenweg 25, 85658 Egmating, Niemcy. Tel. +49 (0)8095 / 873 83 -0, Fax -10.
Informacje o producencie
Ground Zero GmbH
Praktyczna pomoc
Typowe problemy
Zakłócenia dźwięku w głośnikach
Upewnij się, że kable sygnałowe i głośnikowe są prowadzone z dala od kabli zasilających oraz elektroniki antenowej.
Ryzyko uszkodzenia słuchu
Unikaj długotrwałego słuchania przy głośności powyżej 85 dB. Wysokie poziomy głośności mogą również utrudniać odbiór dźwięków otoczenia.
Przed użyciem
- Sprawdź, czy miejsce montażu nie koliduje z przewodami hamulcowymi lub zbiornikiem paliwa.
- Upewnij się, że używasz przewodów o odpowiednim przekroju.
- Przygotuj narzędzia do montażu głośników i zwrotnicy.
- Upewnij się, że wzmacniacz obsługuje obciążenie 3 Ohm.
Parametry w praktyce
- Impedancja 3 Ohm
- Wymagana wartość obciążenia dla wzmacniacza, aby system pracował poprawnie.
- Moc RMS 120 W
- Ciągła moc, z jaką głośniki mogą pracować bez ryzyka uszkodzenia.
- Moc Max 180 W
- Szczytowa moc, jaką system może przyjąć przez krótki czas.
Ilustracje i schematy

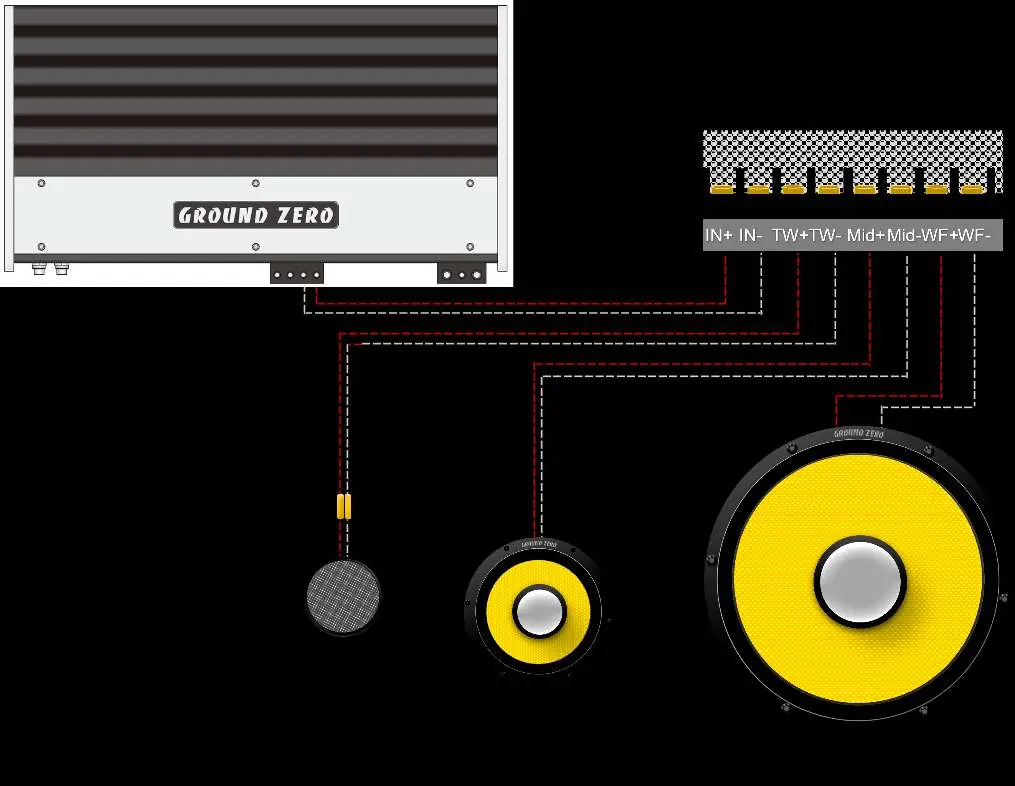

- Schemat połączeń pokazuje sposób podłączenia wzmacniacza do zwrotnicy oraz poszczególnych głośników (TW, MID, WF).
- Schemat zwrotnicy wskazuje punkty regulacji poziomu głośnika wysokotonowego oraz charakterystyki średniotonowej za pomocą zworek.
Zgodność modelu
- System wymaga wzmacniacza stabilnego przy obciążeniu 3 Ohm.
