Instrukcja obsługi głośników samochodowych ACV NF-165HY / NF-200HY
Szybki przewodnik po instalacji i konfiguracji głośników samochodowych ACV serii Hybrid. Dowiedz się, jak poprawnie podłączyć, zamontować i ustawić zwrotnice dla modeli NF-165HY oraz NF-200HY.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

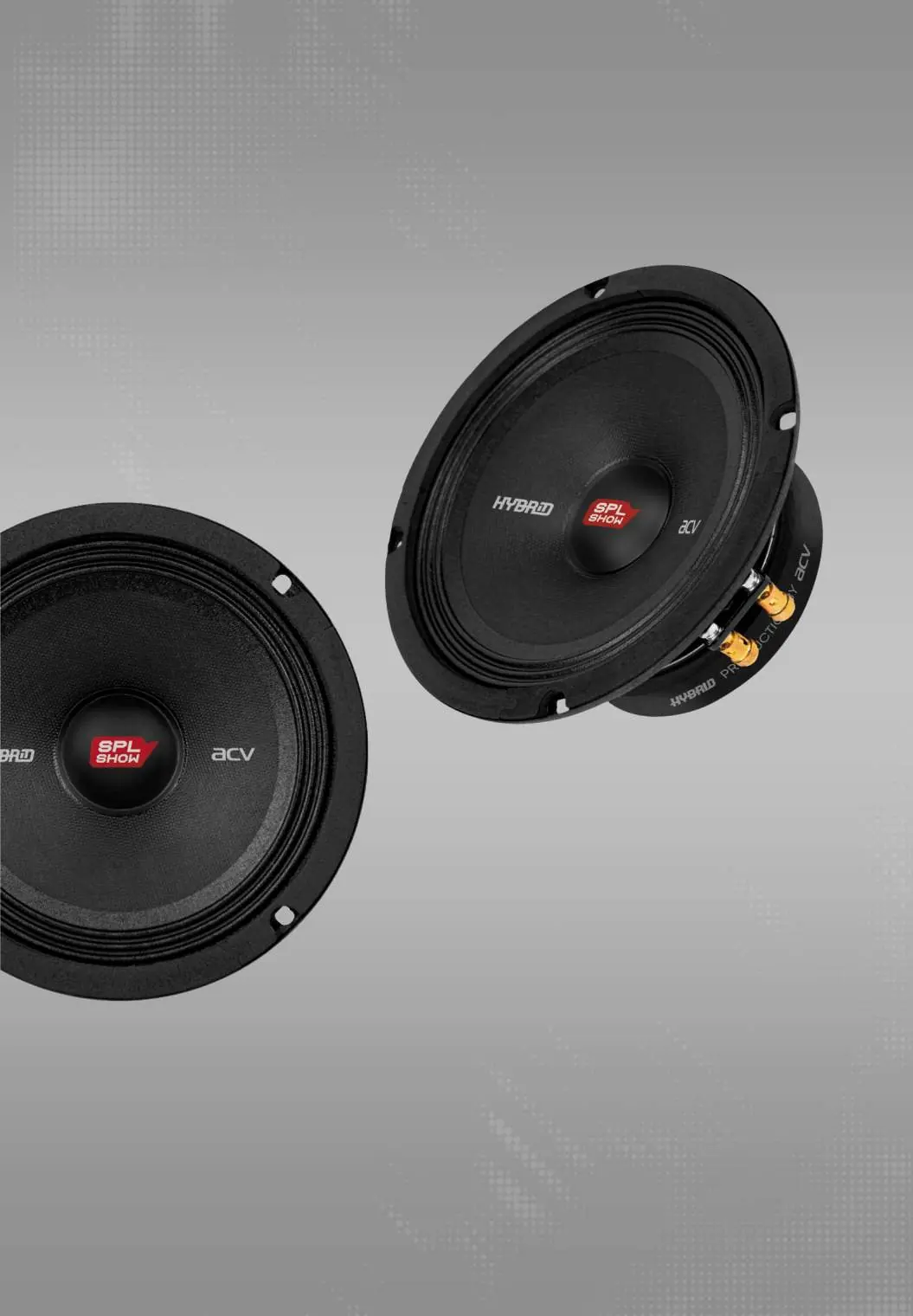

Instrukcja dotyczy głośników samochodowych serii ACV Hybrid (modele NF-165HY oraz NF-200HY). Producent zaleca montaż przez wykwalifikowany serwis. Należy pamiętać, że długotrwałe słuchanie dźwięku o natężeniu powyżej 100 dB może prowadzić do trwałego uszkodzenia słuchu. Przed przystąpieniem do instalacji należy wyłączyć radio i odłączyć ujemną klemę akumulatora.
Przygotowanie do instalacji
Przed rozpoczęciem prac upewnij się, że posiadasz odpowiednie narzędzia:
- Wiertarka i wiertła
- Wyrzynarka lub piłka do metalu
- Zestaw śrubokrętów
- Szczypce do zdejmowania izolacji i zaciskania
- Silikonowy uszczelniacz
- Podkładki uszczelniające
Montaż głośników
Wybierz miejsce montażu, które nie koliduje z mechanizmami drzwi (np. podnośnikami szyb) ani elementami konstrukcyjnymi pojazdu. Powierzchnia montażowa musi być płaska.
- Przygotuj szablon z opakowania i odrysuj otwór na powierzchni montażowej.
- Wykonaj otwór za pomocą wyrzynarki lub nożyc do metalu.
- Zabezpiecz krawędzie otworu, aby nie uszkodziły przewodów.
- Przeciągnij przewody głośnikowe przez otwór, używając izolującej tulei.
- Podłącz przewody do głośnika, zachowując właściwą polaryzację.
- Przykręć głośnik do powierzchni montażowej.
Podłączenie i impedancja
Głośniki posiadają pojedynczą cewkę o impedancji 4 Ohm. Możesz łączyć głośniki w układzie szeregowym, równoległym lub mieszanym, aby dopasować impedancję do możliwości wzmacniacza. Upewnij się, że wzmacniacz nie jest przeciążony, co mogłoby doprowadzić do uszkodzenia cewki głośnika.
Ustawienia zwrotnicy
Dla uzyskania optymalnego brzmienia należy odpowiednio skonfigurować zwrotnicę:
- NF-165HY (165mm): Ustaw filtr górnoprzepustowy (HPF) na 150 Hz (dla systemów 2-drożnych) lub HPF 150 Hz i LPF 5 kHz (dla systemów 3-drożnych).
- NF-200HY (200mm): Ustaw filtr górnoprzepustowy (HPF) na 120 Hz (dla systemów 2-drożnych) lub HPF 120 Hz i LPF 5 kHz (dla systemów 3-drożnych).
- Zalecane nachylenie zbocza filtra wynosi 12 dB na oktawę lub więcej.

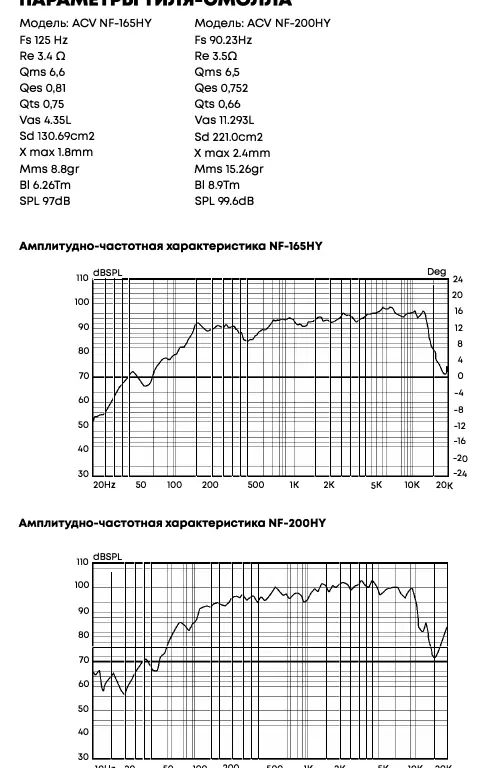

Dane techniczne
Głośniki są zoptymalizowane do montażu w drzwiach samochodowych, ale mogą być również instalowane w zamkniętych obudowach. Zalecana objętość obudowy dla serii Hybrid wynosi 5,5 litra.
Praktyczna pomoc
Typowe problemy
Zniekształcenia dźwięku przy wysokiej głośności
Sprawdź, czy wzmacniacz nie jest przeciążony i czy impedancja układu głośników jest zgodna z parametrami wzmacniacza.
Uszkodzenie membrany podczas montażu
Upewnij się, że w miejscu montażu nie ma przeszkód (np. prętów, mechanizmów szyb), które mogłyby blokować ruch membrany.
Uszkodzenie przewodu głośnikowego
Zawsze używaj izolującej tulei podczas przeciągania przewodów przez metalowe otwory, aby uniknąć przetarcia izolacji.
Przed użyciem
- Wyłącz radio i inne urządzenia elektroniczne.
- Odłącz ujemną klemę akumulatora.
- Sprawdź, czy miejsce montażu zapewnia wystarczającą cyrkulację powietrza.
- Upewnij się, że powierzchnia montażowa jest płaska.
- Przygotuj szablon montażowy z opakowania.
Parametry w praktyce
- Impedancja (4 Ohm)
- Wartość oporu elektrycznego głośnika, kluczowa dla doboru wzmacniacza.
- Głębokość montażowa
- Wymagana wolna przestrzeń za głośnikiem w miejscu instalacji.
Ilustracje i schematy
- Schematy połączeń: pokazują jak łączyć głośniki równolegle lub w układzie mieszanym.
- Wymiary montażowe: rysunki techniczne pomagające w wycięciu otworu o odpowiedniej średnicy.
Zgodność modelu
- Zalecane dla drzwi samochodowych lub zamkniętych obudów o objętości 5,5 litra.
- Wymaga zwrotnicy (crossover) dla optymalnego brzmienia.
