Instrukcja obsługi kontrolera systemu audio AudioControl THREE.2
Szybki przewodnik po instalacji, konfiguracji i obsłudze kontrolera systemu audio AudioControl THREE.2. Dowiedz się, jak podłączyć zasilanie, dopasować poziomy sygnału, ustawić korektor dźwięku i rozwiązać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
AudioControl THREE.2 to zaawansowany kontroler systemu audio, który łączy funkcje korektora graficznego, zwrotnicy elektronicznej oraz przedwzmacniacza (line driver). Urządzenie pozwala na precyzyjne dostrojenie dźwięku w samochodzie, zwiększenie napięcia sygnału wyjściowego do 13V oraz łatwe zarządzanie źródłami dźwięku, w tym wejściami AUX.
Opis urządzenia
Panel przedni urządzenia zawiera:
- Wejście AUX (1/8"): Szybkie podłączenie zewnętrznych odtwarzaczy (np. iPod).
- Pokrętła korektora: Trzy pasma (125Hz, 1.25KHz, 10KHz) z regulacją +/- 12dB.
- Kontrola Para-BASS: Regulacja częstotliwości środkowej (40-80Hz) i wzmocnienia basu.
- Pokrętła Master Volume, Fader i Subwoofer Level: Do zarządzania głośnością i balansem.
Instalacja i montaż
Urządzenie można zamontować w desce rozdzielczej lub konsoli środkowej. Należy unikać miejsc narażonych na wilgoć, wysoką temperaturę (np. przy silniku) oraz wycieki wody. Użyj dołączonych wsporników montażowych, aby bezpiecznie przymocować obudowę.
Podłączenie zasilania
Przed przystąpieniem do prac elektrycznych odłącz ujemną klemę akumulatora. Podłączenia wymagają:
- Power (+12V): Stałe zasilanie 12V (zalecane bezpośrednio z akumulatora).
- Remote: Sygnał włączający z jednostki sterującej (head unit).
- Ground: Solidne uziemienie do karoserii lub punktu masowego.
- Illumination: Opcjonalne podłączenie do podświetlenia deski rozdzielczej w celu regulacji jasności podświetlenia urządzenia.
Podłączenie audio

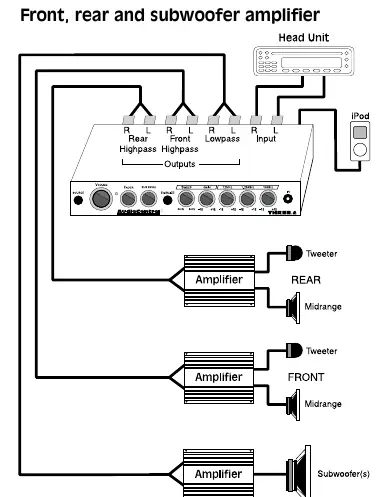

Urządzenie posiada wejścia RCA (Main) oraz wyjścia RCA (Front, Rear, Subwoofer). W przypadku korzystania z zewnętrznych wzmacniaczy, należy odpowiednio połączyć wyjścia THREE.2 z wejściami wzmacniaczy. Wejście AUX na tylnym panelu służy do stałych połączeń, natomiast przednie wejście AUX ma priorytet.
Konfiguracja i ustawienia
Dopasowanie poziomów (Level Matching): Aby uzyskać najlepszy stosunek sygnału do szumu, ustaw głośność jednostki sterującej na ok. 3/4 skali, a następnie wyreguluj wzmocnienie (Input Gain) na THREE.2, aż dioda "Maximized" zacznie migać w rytm muzyki.
Zwrotnica: Urządzenie posiada zwrotnicę 24dB/oktawę Linkwitz-Riley. Częstotliwość podziału można regulować, a w razie potrzeby wyłączyć (bypass) za pomocą przełącznika.
Zworki wewnętrzne: Pod pokrywą znajdują się zworki do zmiany trybu wejścia (zbalansowane/niezbalansowane), izolacji masy (Ground Isolation) oraz koloru podświetlenia (Cool Blue/Hot Red).
Rozwiązywanie problemów
W przypadku braku dźwięku sprawdź pozycję przycisku "Source", podłączenie zasilania (Remote), ustawienie fadera oraz wzmocnienie wejściowe. Jeśli występuje szum, zmniejsz wzmocnienie wzmacniaczy. W przypadku przydźwięku (whine), sprawdź punkt uziemienia i ustawienia izolacji masy.
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź przycisk Source, czy wejście AUX nie jest aktywne, czy urządzenie otrzymuje zasilanie (Remote) oraz czy wzmocnienie wejściowe (Input Gain) nie jest ustawione na minimum.
Słyszalny szum (hiss)
Zmniejsz wzmocnienie (gain) na wzmacniaczach mocy i upewnij się, że wyjście jednostki sterującej jest poprawnie ustawione.
Zniekształcenia dźwięku
Zmniejsz głośność jednostki sterującej (head unit), dostosuj poziomy korektora lub zmniejsz wzmocnienie wejściowe na THREE.2.
Przydźwięk (whine/alternator noise)
Upewnij się, że wszystkie komponenty mają wspólny punkt masy. Spróbuj zmienić ustawienie zworki Ground Isolation na urządzeniu.
Przed użyciem
- Odłącz ujemną klemę akumulatora przed pracami elektrycznymi.
- Zaplanuj rozmieszczenie kabli i urządzenia w pojeździe.
- Sprawdź specyfikację wzmacniaczy pod kątem maksymalnego napięcia wejściowego.
- Przygotuj narzędzia: śrubokręt, przewody, złącza.
- Zarejestruj produkt online w celu aktywacji gwarancji.
Parametry w praktyce
- 13V peak output
- Wysokie napięcie wyjściowe (line driver) pozwala na przesyłanie czystego sygnału do wzmacniaczy na duże odległości bez strat.
- 24dB/octave Linkwitz Riley
- Bardzo strome zbocze zwrotnicy, zapewniające precyzyjne odcięcie pasm częstotliwości między głośnikami.
- Input gain 0-20dB
- Zakres regulacji wzmocnienia sygnału wejściowego, pozwalający na dopasowanie do różnych jednostek sterujących.
Ilustracje i schematy
- Panel przedni: Pokrętła głośności, korektora, Para-BASS oraz wejście AUX.
- Panel tylny: Złącza RCA wejściowe/wyjściowe oraz złącze zasilania.

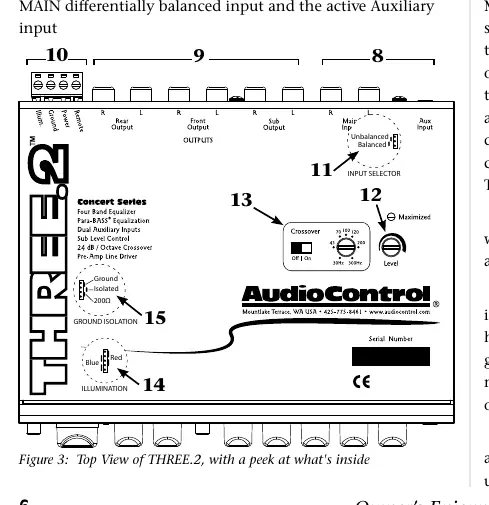

- Wnętrze: Zworki do konfiguracji izolacji masy, trybu wejścia i podświetlenia.
Zgodność modelu
- Urządzenie współpracuje z większością samochodowych systemów audio.
- Wymaga wzmacniaczy zewnętrznych do napędzenia głośników.
- Zalecana instalacja przez autoryzowanego dealera AudioControl dla przedłużenia gwarancji do 5 lat.
