Instrukcja obsługi procesora basu AudioControl Epicenter Micro
Szybki przewodnik po instalacji i konfiguracji procesora basu AudioControl Epicenter Micro. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować ustawienia ParaBASS, PFM oraz rozwiązać typowe problemy z dźwiękiem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
AudioControl Epicenter Micro to zaawansowany procesor basu zaprojektowany do przywracania niskich częstotliwości w systemach car audio. Kluczowe zasady użytkowania:

- Miejsce instalacji: Urządzenie musi być zainstalowane w ścieżce sygnału przed jakąkolwiek zwrotnicą (crossover) dla uzyskania optymalnej wydajności.
- Bezpieczeństwo: Przed przystąpieniem do instalacji należy odłączyć ujemną klemę akumulatora.
- Konfiguracja: Przed włączeniem urządzenia należy ustawić korektor (EQ) w systemie na zero (brak podbicia basu).
Opis urządzenia i funkcje
Epicenter Micro oferuje szereg funkcji poprawiających jakość dźwięku:

- Bass Maximizer: Układ odtwarzający brakujące niskie tony.
- ParaBASS: Parametryczna kontrola basu pozwalająca na dostosowanie częstotliwości środkowej (Sweep) i kształtu filtra (Wide).
- ACR-4: Zdalny kontroler montowany na desce rozdzielczej, umożliwiający regulację efektu Bass Maximizer oraz poziomu głośności subwoofera.
- PFM Subsonic Filter: Filtr poddźwiękowy (20Hz), który chroni głośniki przed uszkodzeniem przez zbyt niskie częstotliwości.
Instalacja i podłączenie
Proces instalacji wymaga uwagi w kilku kluczowych obszarach:


- Montaż: Wybierz miejsce montażu z dala od zbiornika paliwa i istniejących wiązek przewodów. Zabezpiecz urządzenie wkrętami samogwintującymi.
- Zasilanie: Użyj przewodu o przekroju 14-18 AWG. Podłącz +12V do stałego źródła zasilania (zalecane bezpośrednio do akumulatora, zabezpieczone bezpiecznikiem 1A).
- Masa: Podłącz przewód masowy bezpośrednio do ujemnego bieguna akumulatora lub pewnego punktu masy na podwoziu. Nie używaj masy z fabrycznego radia.
- Remote: Podłącz przewód Remote In do sygnału sterującego 12V z radia, a Remote Out do wzmacniacza.
Konfiguracja ustawień

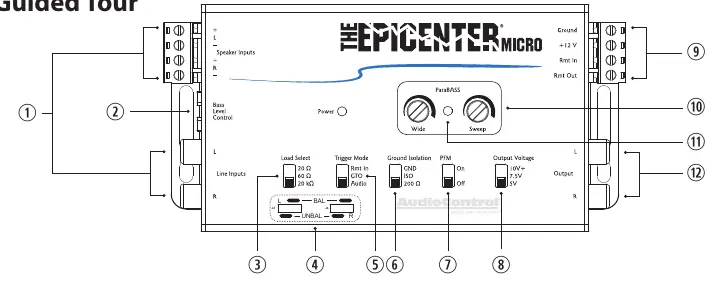

Na obudowie znajdują się przełączniki konfiguracyjne:
- Load Select: Pozwala oszukać fabryczne wzmacniacze, aby nie odcinały sygnału. 20 Ohm (podstawowe systemy OEM), 60 Ohm (systemy premium), 20k Ohm (inne zastosowania).
- Trigger Mode: Wybór sposobu włączania: Rmt In (sygnał 12V), GTO (wykrywanie sygnału z fabrycznego wzmacniacza), Audio (wykrywanie sygnału audio).
- Ground Isolation: Rozwiązuje problemy z szumami (np. słyszalne wycieraczki lub kierunkowskazy). Domyślnie ISO.
- Output Voltage: Ustawienie maksymalnego napięcia wyjściowego (5V, 7.5V, 10V+), aby dopasować je do możliwości wzmacniacza.
Rozwiązywanie problemów
- Brak zasilania: Sprawdź bezpiecznik, przewód zasilający oraz połączenie Remote.
- Brak efektu basu: Upewnij się, że urządzenie jest zainstalowane przed zwrotnicą. Sprawdź podłączenie kabla ACR-4.
- Zniekształcenia dźwięku: Zmniejsz efekt Bass Maximizer (pokrętło na ACR-4), włącz filtr PFM lub obniż ustawienie Output Voltage.
Praktyczna pomoc
Typowe problemy
Sprawdź diodę Power na obudowie. Jeśli świeci, sprawdź kabel pilota. Jeśli nie świeci, sprawdź bezpiecznik, przewód zasilający i sygnał Remote.
Upewnij się, że urządzenie jest zainstalowane przed zwrotnicą w ścieżce sygnału. Sprawdź, czy kabel ACR-4 jest poprawnie wpięty.
Zmniejsz efekt Bass Maximizer pokrętłem na ACR-4, włącz filtr PFM lub obniż ustawienie Output Voltage na obudowie.
Przed użyciem
- Odłącz ujemną klemę akumulatora przed instalacją.
- Ustaw korektor (EQ) w systemie na zero (brak podbicia basu).
- Upewnij się, że urządzenie jest zainstalowane przed zwrotnicą.
- Użyj przewodu 14-18 AWG dla zasilania i masy.
- Zabezpiecz przewód zasilający bezpiecznikiem 1A.
Parametry w praktyce
- Output Voltage
- Ograniczenie maksymalnego napięcia wyjściowego (5V-10V+) w celu uniknięcia przesterowania wzmacniacza.
Ilustracje i schematy

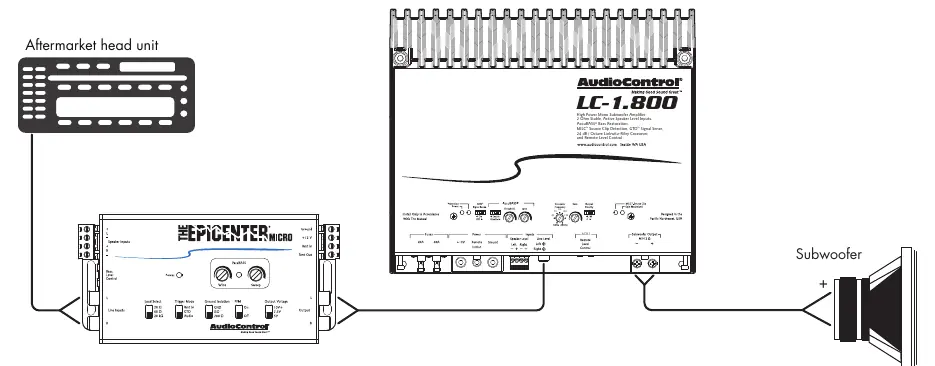

- Schemat podłączenia w systemach z akcesoryjnym radiem (Aftermarket).
- Schemat podłączenia w systemach fabrycznych (Factory).
- Schemat montażu kontrolera ACR-4 na desce rozdzielczej.
Zgodność modelu
- Kompatybilny z fabrycznymi i akcesoryjnymi jednostkami sterującymi.
- Wymaga zasilania 12V DC.
- Zalecane użycie z wzmacniaczami AudioControl dla najlepszej wydajności.
