Instrukcja obsługi procesora basu AudioControl The Epicenter InDash
Szybki przewodnik po instalacji i obsłudze procesora basu AudioControl The Epicenter InDash. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować funkcję Para-BASS oraz korzystać z miernika SPL.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
AudioControl The Epicenter InDash to zaawansowany procesor basu z wbudowanym miernikiem SPL. Urządzenie zostało zaprojektowane do przywracania niskich częstotliwości w systemach audio. Kluczowe zasady użytkowania:
- Miejsce montażu: Urządzenie musi być zainstalowane w ścieżce sygnału pomiędzy jednostką źródłową (radio) a wzmacniaczem.
- Kolejność: Procesor musi być zainstalowany przed jakimikolwiek zwrotnicami (crossoverami) w systemie.
- Bezpieczeństwo: Przed przystąpieniem do prac elektrycznych należy odłączyć ujemną klemę akumulatora.
- Ostrzeżenie SPL: Urządzenie posiada wskaźnik ostrzegawczy przy 120 dB. Długotrwałe narażenie na wysokie poziomy dźwięku może uszkodzić słuch.
Opis urządzenia i funkcje
The Epicenter InDash oferuje szereg funkcji poprawiających jakość dźwięku:
- Bass Restoration: Układ przywracający niskie tony, które mogły zostać utracone podczas nagrywania muzyki.
- Miernik SPL: Wyświetlacz pokazujący poziom ciśnienia akustycznego (do 160 dB) lub napięcie akumulatora.
- Para-BASS: Regulacja częstotliwości środkowej i szerokości pasma dla optymalnego dopasowania basu.
- Wejścia: Obsługa wejść liniowych (RCA) oraz wejść wysokopoziomowych (głośnikowych), co pozwala na współpracę z fabrycznymi jednostkami źródłowymi.
Instalacja i podłączenie
Proces instalacji wymaga podłączenia zasilania oraz sygnału audio:
- Zasilanie: Wymagane podłączenie +12V (przez bezpiecznik 1A), masy (-12V), przewodu zdalnego załączania (Remote) oraz przewodu podświetlenia (Illumination).
- Wejścia audio: Podłącz sygnał z jednostki źródłowej do wejść MAIN lub SPEAKER LEVEL.
- Wyjścia audio: Podłącz wyjścia RCA do kolejnego komponentu w systemie (np. wzmacniacza lub zwrotnicy).
- Ustawienia zworek: Na górnym panelu znajdują się zworki do konfiguracji uziemienia (Balanced/Unbalanced), izolacji masy oraz koloru podświetlenia (niebieski/czerwony).
Obsługa i ustawienia
Panel przedni umożliwia bieżącą kontrolę nad dźwiękiem:
- Bass Restoration (Pokrętło): Reguluje ilość dodawanego przetworzonego basu. Zaleca się słuchanie i stopniowe zwiększanie.
- Para-BASS (Frequency/Width): Pozwala na precyzyjne dostrojenie charakterystyki basu do akustyki pojazdu i głośników.
- dB/Volts: Przełącznik trybu wyświetlacza (poziom SPL lub napięcie).
- Peak Hold: Funkcja zapamiętywania najwyższego odczytu SPL lub napięcia.
Rozwiązywanie problemów
- Brak zasilania: Sprawdź połączenie przewodu zasilającego, przewodu Remote oraz stan bezpiecznika.
- Brak efektu basu: Upewnij się, że urządzenie jest zainstalowane przed zwrotnicą. Obróć pokrętło Bass Restoration w prawo.
- Zniekształcony dźwięk: Zmniejsz poziom Bass Restoration, obracając pokrętło w lewo.
- Brak wyświetlania: Sprawdź zasilanie urządzenia.
Dane techniczne
Najważniejsze parametry pracy:
- Pasmo przenoszenia: 10Hz-100kHz (+/- 1dB)
- Maksymalny poziom wejściowy: 15 Vrms
- Maksymalny poziom wyjściowy: 13.5 Vpeak
- Stosunek sygnał/szum: -130dB
- Pobór prądu: 300mA
- Zalecany bezpiecznik: 1 Amp
Praktyczna pomoc
Typowe problemy
Brak zasilania (dioda LED nie świeci)
Sprawdź połączenie przewodu zasilającego (+12V) i przewodu Remote. Sprawdź, czy bezpiecznik nie jest przepalony.
Brak efektu przywracania basu
Upewnij się, że urządzenie jest zainstalowane przed zwrotnicą (crossoverem). Obróć pokrętło Bass Restoration w prawo.
Zniekształcony dźwięk lub nadmierny ruch głośników
Zmniejsz ilość przetwarzanego basu, obracając pokrętło Bass Restoration w lewo.
Słyszalny szum (alternator whine)
Spróbuj zmienić ustawienie zworki Ground Isolation lub Input Grounding na panelu górnym.
Przed użyciem
- Odłącz ujemną klemę akumulatora przed pracami elektrycznymi.
- Zaplanuj instalację tak, aby urządzenie znajdowało się przed zwrotnicą.
- Użyj przewodu o przekroju 18 AWG lub większego dla zasilania i masy.
- Upewnij się, że jednostka źródłowa jest podłączona do wejść MAIN lub SPEAKER LEVEL.
- Zarejestruj produkt na stronie audiocontrolregistration.com w celu aktywacji gwarancji.
Parametry w praktyce
- Pasmo przenoszenia
- Zakres częstotliwości obsługiwanych przez urządzenie (10Hz-100kHz).
- Maksymalny poziom wejściowy
- Maksymalne napięcie sygnału, jakie urządzenie może przyjąć bez przesterowania (15 Vrms).
Ilustracje i schematy

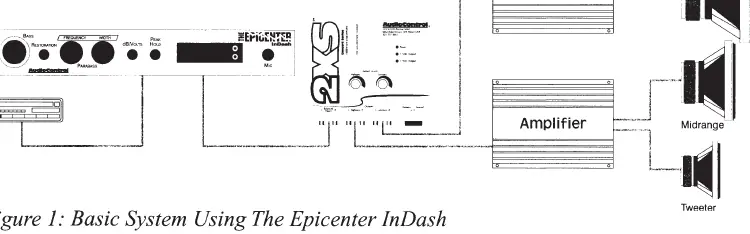

- Rysunek 1: Schemat podstawowego systemu audio z procesorem The Epicenter InDash.

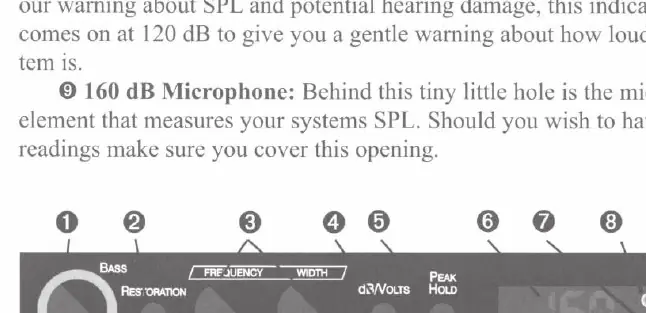

- Rysunek 2: Opis elementów panelu przedniego (pokrętła, przełączniki, wyświetlacz).

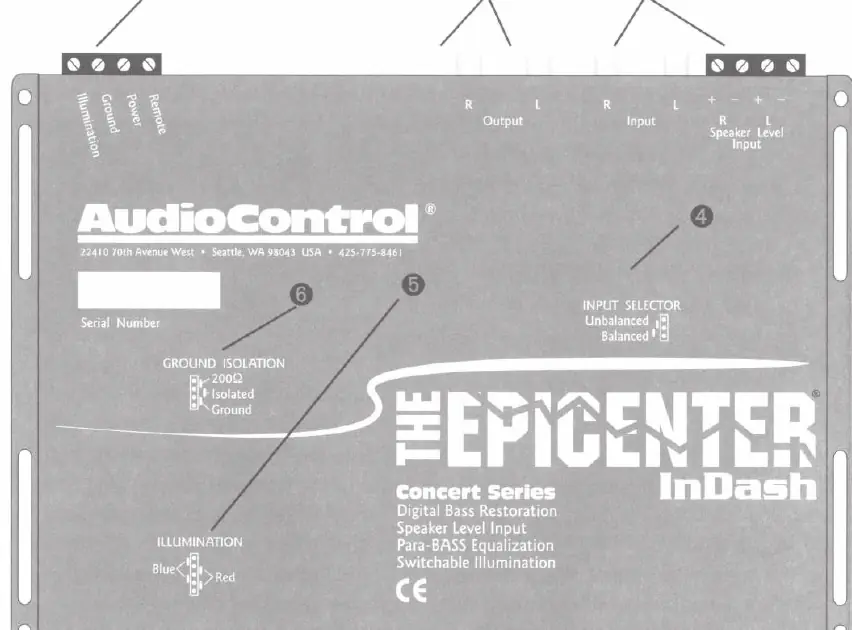

- Rysunek 4: Widok z góry z opisem złączy zasilania, wejść/wyjść oraz zworek konfiguracyjnych.
Zgodność modelu
- Kompatybilny z większością fabrycznych jednostek źródłowych (w tym Bose).
- Wymaga instalacji przed jakimkolwiek crossoverem w systemie.
- Może być instalowany w desce rozdzielczej lub konsoli środkowej.
