Instrukcja obsługi subwoofera AudioControl Space Series SPC-W10

Poznaj instrukcję obsługi subwoofera AudioControl Space Series SPC-W10. Dowiedz się, jak bezpiecznie zamontować obudowę, podłączyć przewody za pomocą złącza Quick-Plug oraz jak prawidłowo dobrać moc wzmacniacza.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat montażu obudowy: montaż tylny (Back mount) oraz montaż podłogowy (Floor mount). Strona 4 Wymiary obudowy (A, B, C, D). Strona 5 Dodatkowe zdjęcie montażowe ze strony 9 Strona 9 Zbliżenie na terminale połączeniowe. Strona 10 Dodatkowe zdjęcie montażowe ze strony 10 Strona 10

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy subwoofera AudioControl Space Series SPC-W10. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu w pojeździe, prawidłowego podłączenia przewodów oraz eksploatacji, która pozwoli uniknąć uszkodzenia cewki lub membrany głośnika.

Bezpieczeństwo i użytkowanie

Aby zapewnić długą żywotność urządzenia i bezpieczeństwo w pojeździe, należy przestrzegać następujących zasad:

  • Montaż: Obudowa musi być solidnie przymocowana do pojazdu. Przed wierceniem otworów upewnij się, że w miejscu montażu nie przebiegają przewody paliwowe, elektryczne ani przewody hamulcowe.
  • Dobór mocy: Unikaj przesterowania (overpowering), które może rozerwać membranę lub uszkodzić cewkę. Unikaj również pracy na zbyt słabym wzmacniaczu, który wysyła sygnał przesterowany (clipping), co prowadzi do przegrzania cewki.
  • Okres docierania: Zaleca się przestrzeganie okresu docierania (break-in) zawieszenia subwoofera, aby zapewnić jego stabilność i trwałość.
  • Ochrona słuchu: Ekspozycja na wysoki poziom ciśnienia akustycznego może prowadzić do trwałej utraty słuchu.

Podłączenie subwoofera

Urządzenie oferuje dwie metody podłączenia. Wystarczy wybrać jedną z nich:

Dodatkowe zdjęcie montażowe ze strony 9
Dodatkowe zdjęcie montażowe ze strony 9

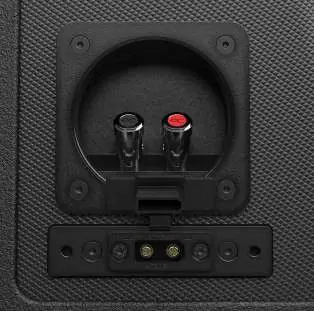

Zbliżenie na terminale połączeniowe.
Zbliżenie na terminale połączeniowe.

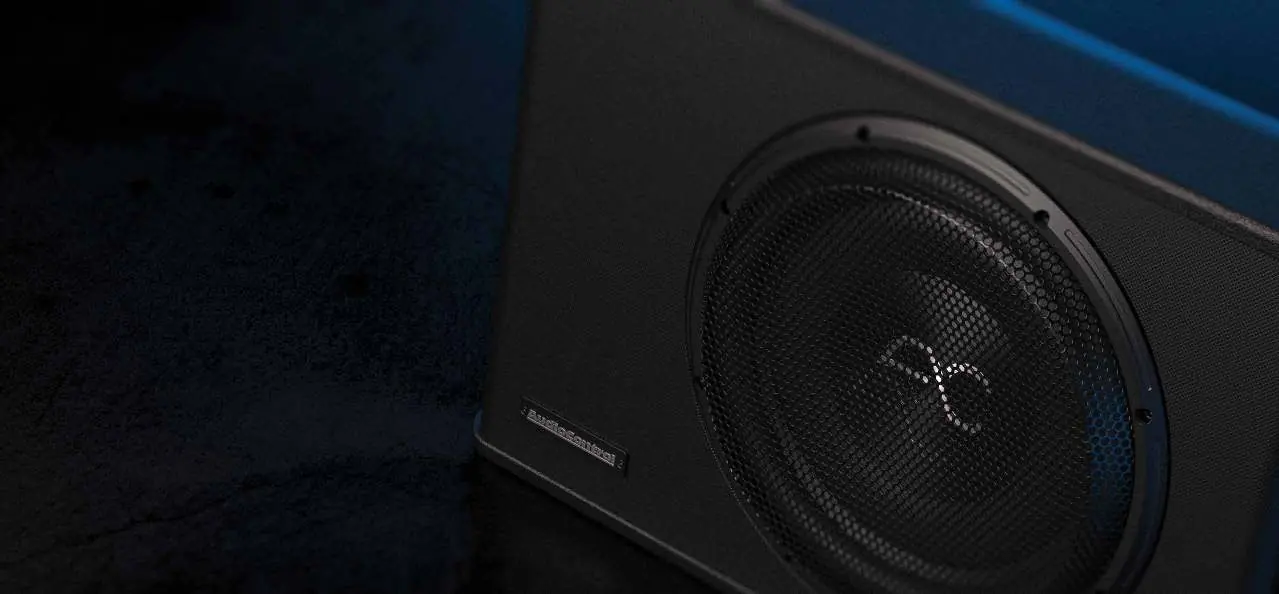

Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10
  1. Złącze Quick-Plug: Wiązka przewodów posiada czerwony (dodatni) i czarny (ujemny) przewód o przekroju 12 AWG. Przewody są fabrycznie ocynowane. Zaleca się użycie lutownicy i koszulek termokurczliwych dla optymalnego połączenia. Po przygotowaniu należy podnieść gumową osłonę i wpiąć wtyczkę.
  2. Standardowe terminale wciskane: Należy odizolować przewód głośnikowy na długości co najmniej 1/2 cala (ok. 1,3 cm), wcisnąć terminal i wsunąć przewód. Czerwony oznacza biegun dodatni, czarny ujemny.

Montaż obudowy

Obudowę można zamontować na dwa sposoby przy użyciu dołączonych śrub M6 x 8mm:

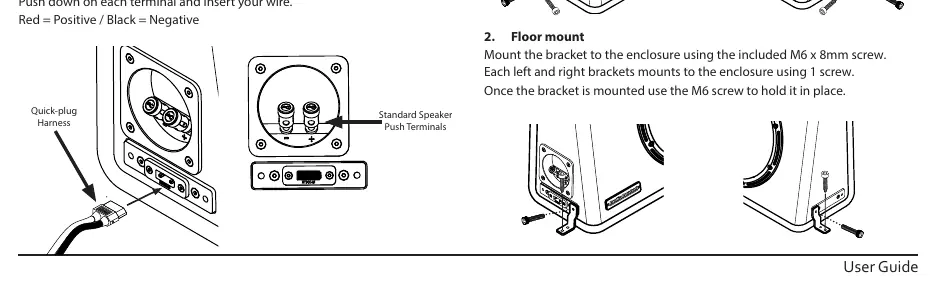

Schemat montażu obudowy: montaż tylny (Back mount) oraz montaż podłogowy (Floor mount).
Schemat montażu obudowy: montaż tylny (Back mount) oraz montaż podłogowy (Floor mount).
  • Montaż tylny (Back mount): Uchwyty montuje się do obudowy za pomocą śrub, a następnie przykręca w wybranym miejscu.
  • Montaż podłogowy (Floor mount): Analogicznie do montażu tylnego, uchwyty mocuje się do podstawy obudowy.

Dane techniczne

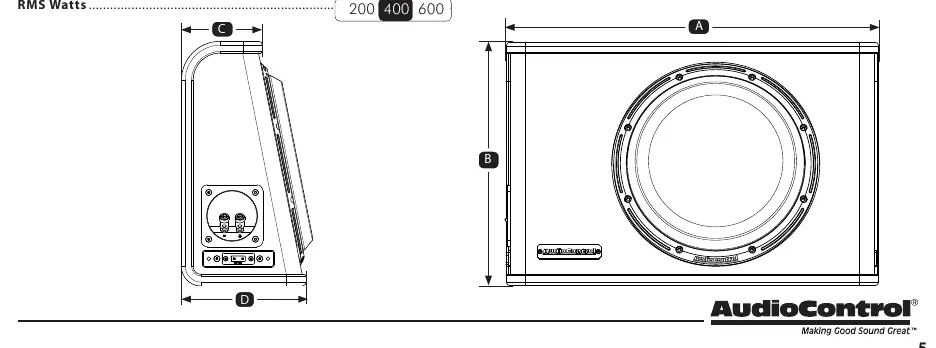

Wymiary obudowy (A, B, C, D).
Wymiary obudowy (A, B, C, D).
  • Rozmiar głośnika: 10 cali
  • Pasmo przenoszenia: 20-150 Hz
  • Moc RMS: 200-600W (optymalnie 400W)
  • Impedancja: 2 Ohm
  • Typ obudowy: Zamknięta (Sealed)
  • Akceptowany przekrój przewodu: 12-8 AWG

Gwarancja

Gwarancja jest ważna pod warunkiem zarejestrowania zakupu w ciągu 15 dni na stronie www.audiocontrol.com/product-registration. Wymagany jest dowód zakupu. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku niewłaściwego użytkowania, fizycznych uszkodzeń lub nieautoryzowanych napraw.

Oficjalne zasoby z instrukcji

Oficjalny zasób www.audiocontrol.com/product-registration

Praktyczna pomoc

Typowe problemy

Zniekształcenia dźwięku

Sprawdź, czy wzmacniacz nie przesterowuje sygnału (clipping). Upewnij się, że moc RMS wzmacniacza jest dopasowana do subwoofera.

Uszkodzenie cewki lub membrany

Unikaj przesterowania (overpowering) oraz pracy na zbyt słabym wzmacniaczu, który wysyła sygnał przesterowany.

Przed użyciem

  • Sprawdź, czy w miejscu montażu nie ma przewodów elektrycznych ani przewodów paliwowych.
  • Upewnij się, że używasz przewodów głośnikowych o przekroju 10-14 AWG.
  • Zarejestruj produkt w ciągu 15 dni od zakupu, aby zachować gwarancję.
  • Przygotuj śruby M6x8mm do montażu uchwytów.

Parametry w praktyce

Pasmo przenoszenia
20-150 Hz.

Ilustracje i schematy

  • Schemat montażu pokazuje dwa warianty: montaż tylny (Back mount) oraz montaż podłogowy (Floor mount) przy użyciu śrub M6x8mm.
  • Schemat połączeń przedstawia dwa typy terminali: złącze Quick-Plug oraz standardowe terminale wciskane.

Zgodność modelu

  • Obudowa jest kompatybilna z wzmacniaczami o mocy RMS 200-600W.
  • Wymaga bezpiecznego montażu w pojeździe.
