Instrukcja montażu ramki radiowej ACV 2-DIN
Dowiedz się, jak poprawnie zamontować ramkę radiową ACV 2-DIN w samochodach Nissan NV400, Opel Movano B oraz Renault Master III. Kompletny przewodnik instalacji krok po kroku.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces demontażu fabrycznego radia i montażu nowej ramki radiowej 2-DIN w pojazdach Nissan NV400, Opel Movano B oraz Renault Master III. str. 1, 2, 3, 4
Najważniejsze czynności
- Demontaż fabrycznego panelu str. 2, 3

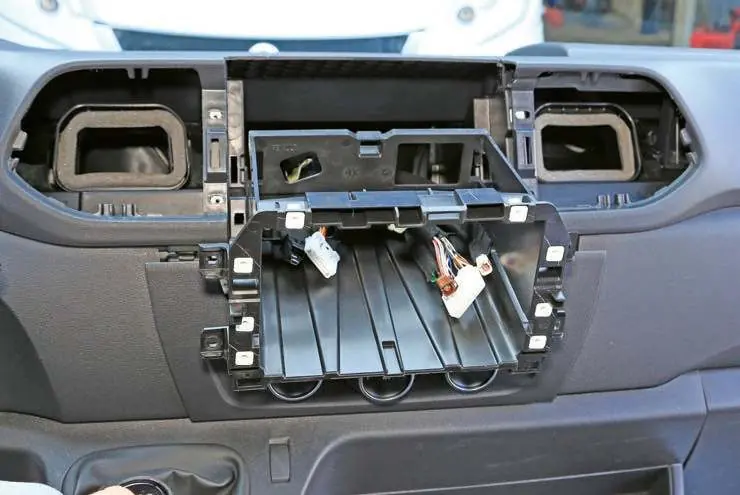

- Montaż wsporników bocznych str. 5, 10
- Instalacja radia w desce str. 6, 7, 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Śruby montażowe | M5x8 | Śruby z łbem płaskim z gniazdem sześciokątnym | str. 1, 5, 10 |
Gdzie szukać w PDF
- Strona tytułowa i lista części str. 1
- Instrukcja montażu str. 2, 3, 4, 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu ramki radiowej 2-DIN w wybranych modelach samochodów dostawczych. Proces wymaga podstawowych umiejętności demontażu elementów deski rozdzielczej oraz użycia narzędzi typu Torx TX20. Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowej instalacji, dlatego należy używać wyłącznie dołączonych elementów montażowych.
Kompatybilność pojazdów
Zestaw jest przeznaczony do następujących modeli pojazdów:
- Nissan NV400 (X62) od 07/2020
- Opel Movano B (X62) od 10/2019
- Renault Master III (M) od 10/2019
Elementy zestawu
W zależności od wybranego wariantu (z kieszenią lub bez), zestaw zawiera:
- Ramkę radiową (Facia Plate)
- Wsporniki montażowe (lewy i prawy)
- Śruby montażowe (M5x8, śruby z łbem płaskim, wkręty samogwintujące)
- Opcjonalną kieszeń (w modelu 281250-20-1)
Instrukcja montażu krok po kroku

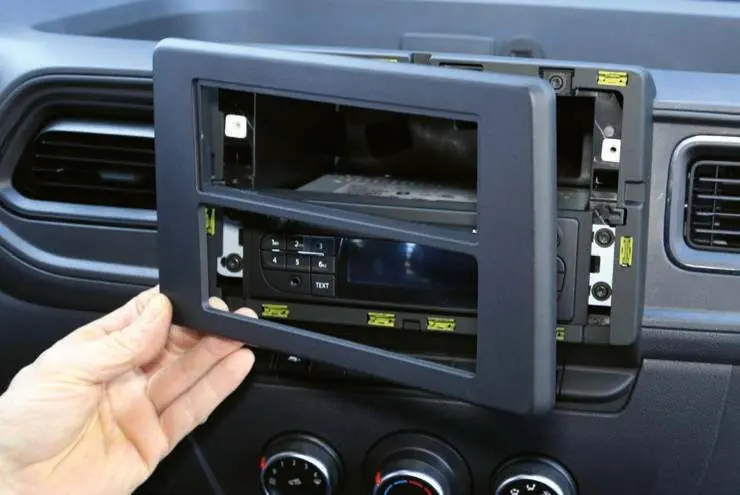

1. Demontaż fabrycznego panelu: Ostrożnie podważ i zdejmij fabryczną ramkę radia oraz panel sterowania, aby uzyskać dostęp do śrub mocujących radio.

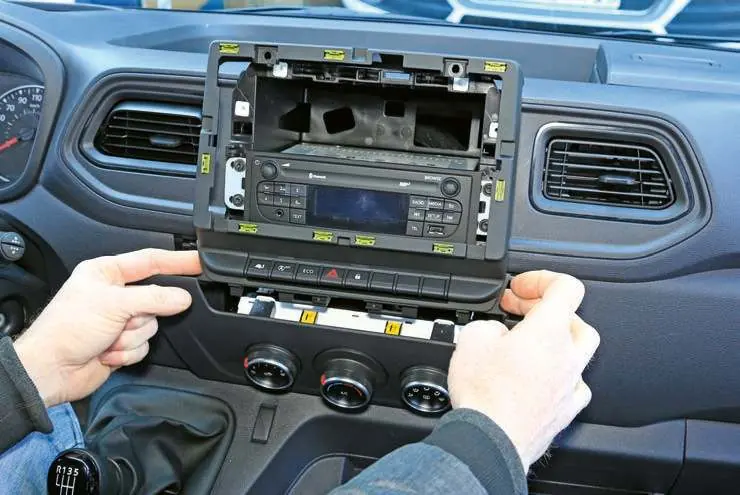

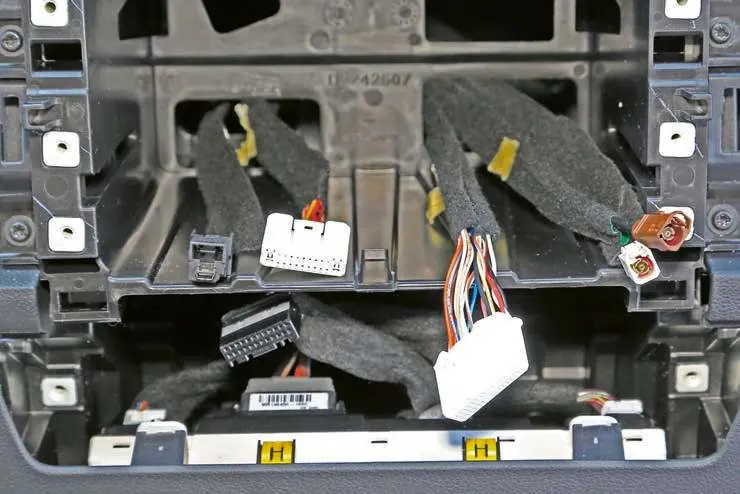

2. Odkręcanie radia: Użyj śrubokręta Torx TX20, aby odkręcić śruby mocujące fabryczne radio w desce rozdzielczej. Odłącz wszystkie wiązki przewodów.
3. Przygotowanie nowego radia: Przymocuj wsporniki montażowe (L i R) do nowego radia 2-DIN za pomocą dołączonych śrub M5x8.

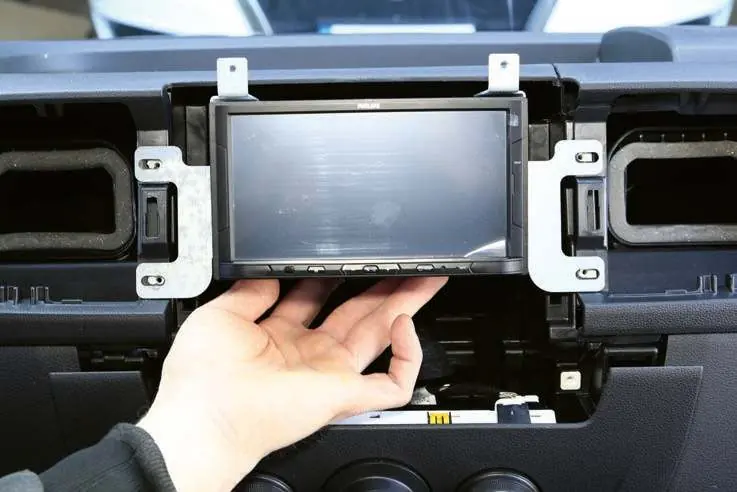

4. Montaż w desce rozdzielczej: Podłącz wiązki przewodów do nowego radia. Wsuń radio z zamontowanymi wspornikami w otwór montażowy i przykręć je w miejscu fabrycznego radia.

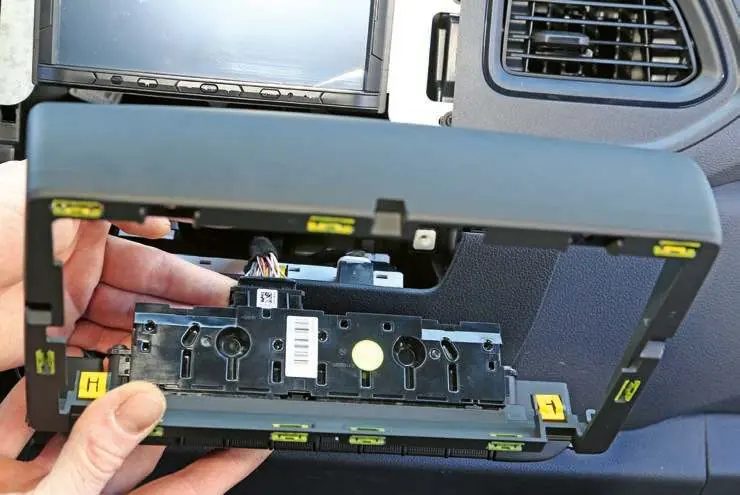

5. Wykończenie: Wciśnij ramkę radiową ACV na miejsce, upewniając się, że wszystkie zatrzaski są poprawnie osadzone.
Praktyczna pomoc
Typowe problemy
Trudności z demontażem fabrycznego panelu
Użyj plastikowego narzędzia do podważania, aby uniknąć zarysowań deski rozdzielczej.
Radio nie pasuje do wsporników
Upewnij się, że wsporniki (L i R) są przykręcone do odpowiednich boków radia zgodnie z diagramem montażowym.
Przed użyciem
- Sprawdź, czy model pojazdu znajduje się na liście kompatybilności.
- Przygotuj śrubokręt Torx TX20.
- Upewnij się, że posiadasz wszystkie elementy zestawu (ramka, wsporniki, śruby).
- Wyłącz zapłon i odłącz akumulator (zalecane przy pracach elektrycznych).
Ilustracje i schematy
- Diagramy pokazują kolejność demontażu zatrzasków panelu.
- Rysunki techniczne wskazują punkty mocowania śrub Torx TX20.
- Schemat montażu wsporników ilustruje poprawne połączenie radia z ramką.
Zgodność modelu
- Zestaw dedykowany dla Nissan NV400, Opel Movano B, Renault Master III.
- Wymaga radia w standardzie 2-DIN.
