Instrukcja montażu ramki radiowej ACV 381094-39-1-1 do Fiat Ducato
Praktyczny przewodnik montażu ramki radiowej ACV 381094-39-1-1 oraz 281094-39-1-1 w samochodzie Fiat Ducato. Dowiedz się, jak bezpiecznie zdemontować fabryczny schowek i zainstalować nowe radio 2-DIN.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje montaż ramki radiowej 2-DIN w samochodzie Fiat Ducato (ZAF 250) od 11/2021. Proces polega na demontażu fabrycznego schowka (4 śruby TX25) i montażu nowej ramki z radiem przy użyciu tych samych śrub. str. 1, 3, 4
Najważniejsze czynności
- Odkręć 4 śruby TX25 fabrycznego schowka str. 3
- Zamontuj ramkę z radiem używając 4 śrub TX25 str. 4
Gdzie szukać w PDF
- Strona tytułowa i spis części str. 1
- Instrukcja montażu str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces montażu ramki radiowej 2-DIN w samochodzie Fiat Ducato (ZAF 250) wyprodukowanym od 11/2021. Dokument obejmuje dwa warianty produktu: 381094-39-1-1 (standardowa ramka 2-DIN) oraz 281094-39-1-1 (ramka 2-DIN z kieszenią). Montaż wymaga użycia śrubokręta typu TX25.
Elementy zestawu
W zależności od wybranego modelu, zestaw zawiera:
- Ramkę radiową (Facia Plate)
- Dwa elementy montażowe (lewy i prawy)
- Zestaw śrub (w tym wkręty z łbem stożkowym 3,9 x 13 oraz śruby M5 x 8)
- W modelu 281094-39-1-1 dodatkowo znajduje się kieszeń (Pocket) oraz wkręty samogwintujące 3,5 x 9,5
Montaż krok po kroku

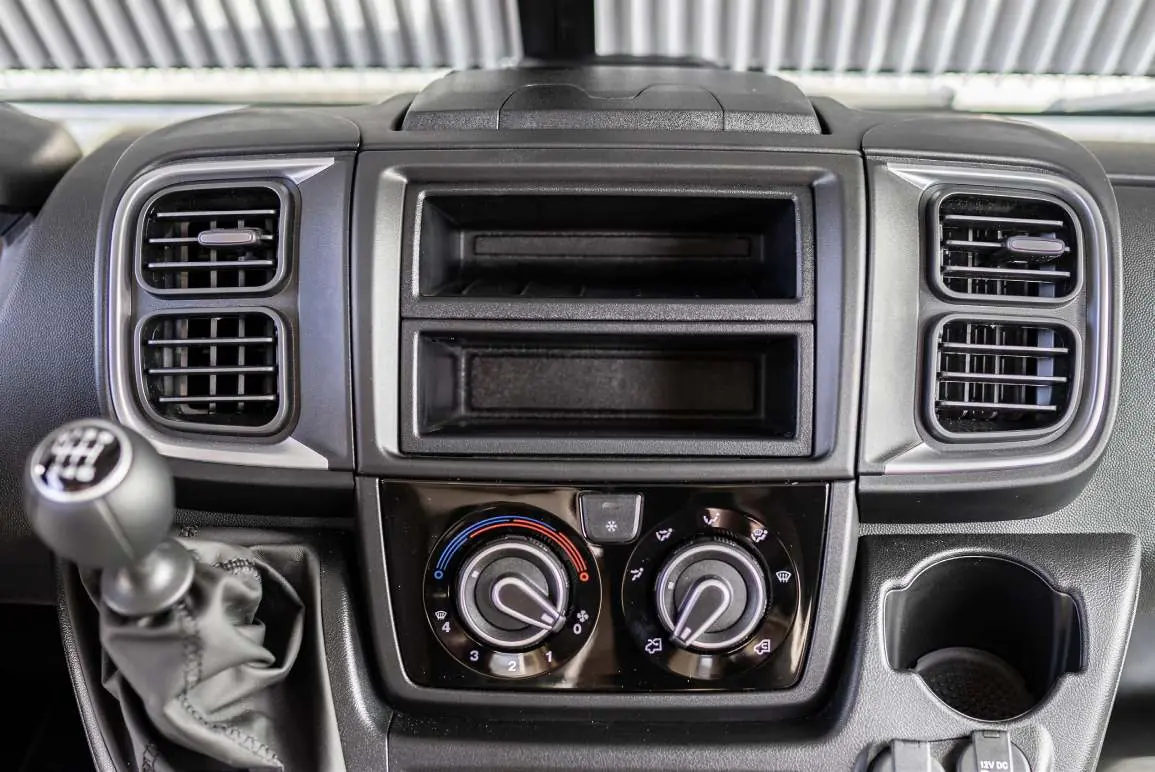

- Demontaż fabrycznego schowka: Odkręć cztery śruby typu TX25 mocujące fabryczny schowek (OEM storage compartment). Zachowaj te śruby, ponieważ będą potrzebne do montażu nowej ramki. Wyjmij schowek z deski rozdzielczej.
- Przygotowanie ramki: Złóż ramkę radiową z elementami montażowymi (bocznymi) zgodnie ze schematem dla Twojego modelu (2-DIN lub 2-DIN z kieszenią), używając dołączonych śrub.
- Instalacja: Umieść ramkę z zamontowanym radiem w otworze deski rozdzielczej.
- Mocowanie: Przykręć ramkę do deski rozdzielczej, używając czterech śrub TX25, które zostały wykręcone w pierwszym kroku.
Praktyczna pomoc
Typowe problemy
Trudności z demontażem fabrycznego schowka
Upewnij się, że wszystkie 4 śruby TX25 zostały całkowicie wykręcone przed próbą wyjęcia elementu.
Przed użyciem
- Przygotuj śrubokręt typu TX25
- Zidentyfikuj swój model ramki (z kieszenią lub bez)
- Upewnij się, że pojazd to Fiat Ducato (ZAF 250) od 11/2021
- Zabezpiecz miejsce pracy wewnątrz pojazdu
Ilustracje i schematy
- Schematy na stronie 1 i 3 pokazują dokładne rozmieszczenie śrub i sposób łączenia elementów ramki.

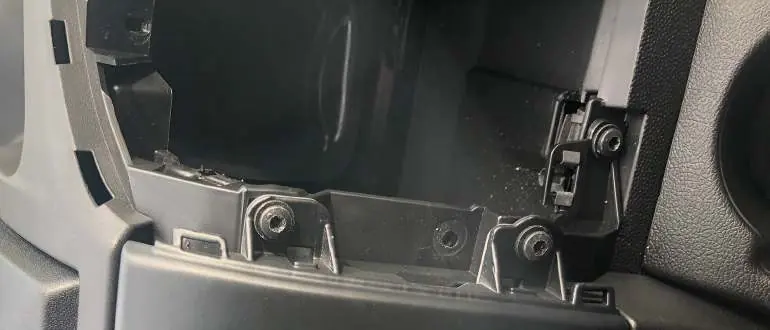

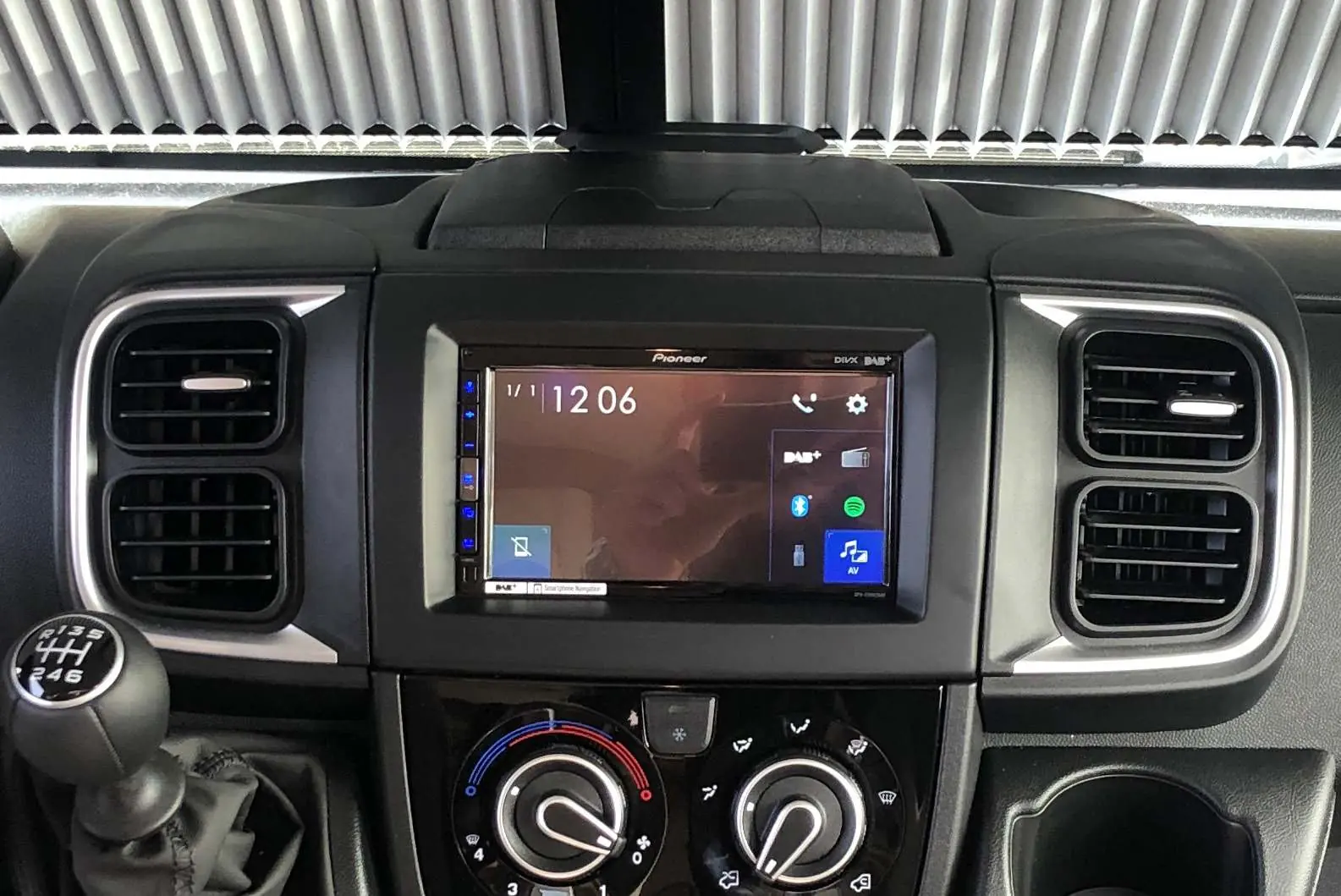

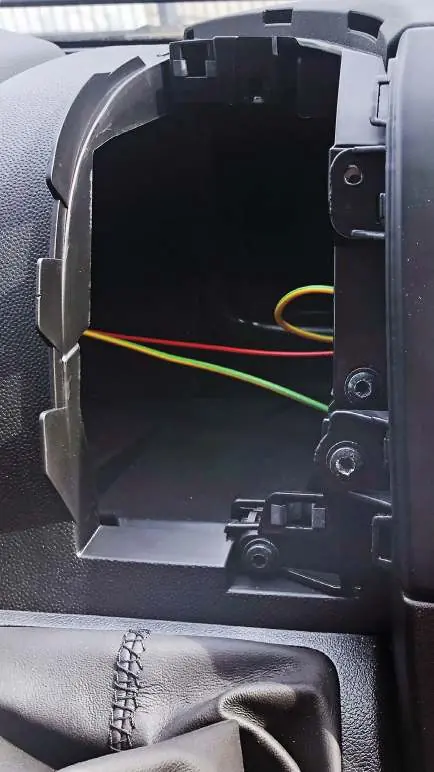

- Zdjęcia na stronie 3 i 4 ilustrują proces demontażu schowka oraz finalny wygląd po montażu.
Zgodność modelu
- Kompatybilne z Fiat Ducato (ZAF 250) od 11/2021 z przygotowaniem pod radio (open dash).
