Instrukcja obsługi wzmacniacza samochodowego Rockford Fosgate Punch 2-Channel

Kompletny przewodnik instalacji i obsługi wzmacniaczy samochodowych Rockford Fosgate serii Punch (100, 150, 250, 360, 500, 800). Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować zwrotnice i rozwiązać problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Wzmacniacze Rockford Fosgate Punch 2-Channel wymagają profesjonalnego montażu. Kluczowe jest zapewnienie odpowiedniej wentylacji, zabezpieczenie zasilania bezpiecznikiem w odległości do 45 cm od akumulatora oraz przestrzeganie minimalnej impedancji obciążenia (2 Ohm stereo / 4 Ohm mono). str. 11, 12, 15

Najważniejsze czynności

  • Odłącz ujemną klemę akumulatora przed instalacją str. 11
  • Zainstaluj bezpiecznik na przewodzie zasilającym w odległości do 45 cm od akumulatora str. 11, 13

Pierwsze uruchomienie

  • Sprawdź wszystkie połączenia zasilania, masy i głośników przed włączeniem. str. 14

Problemy i rozwiązania

Wzmacniacz się nie włącza

Sprawdź napięcie na terminalu REM (10.5-15.5V), napięcie na B+ oraz poprawność uziemienia.

str. 26
Brak dźwięku

Sprawdź, czy przewody głośnikowe nie są zwarte do masy lub siebie nawzajem.

str. 26

Dane techniczne

Parametr Wartość Znaczenie Strony
Minimalna impedancja (stereo) 2 Ohm Minimalne obciążenie na kanał str. 7
Minimalna impedancja (mono) 4 Ohm Minimalne obciążenie w trybie mostkowym str. 7

Gdzie szukać w PDF

  • Specyfikacje str. 2, 3
  • Instalacja str. 11, 12, 13, 14
  • Rozwiązywanie problemów str. 26, 27
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wzmacniaczy samochodowych Rockford Fosgate serii Punch (modele 100, 150, 250, 360, 500, 800). Przed przystąpieniem do instalacji należy bezwzględnie odłączyć ujemną klemę akumulatora. Wzmacniacz musi być zamontowany w miejscu zapewniającym odpowiednią wentylację (najlepiej pionowo w bagażniku) i nigdy nie powinien być montowany w komorze silnika.

Montaż i instalacja

Wybór miejsca montażu ma kluczowe znaczenie dla chłodzenia wzmacniacza. Montaż pionowy z żebrami radiatora ustawionymi w pionie zapewnia najlepsze odprowadzanie ciepła. W przypadku montażu w kabinie pasażerskiej (np. pod siedzeniem), należy zapewnić co najmniej 2,5 cm (1 cal) wolnej przestrzeni wokół radiatora.

Instalacja elektryczna

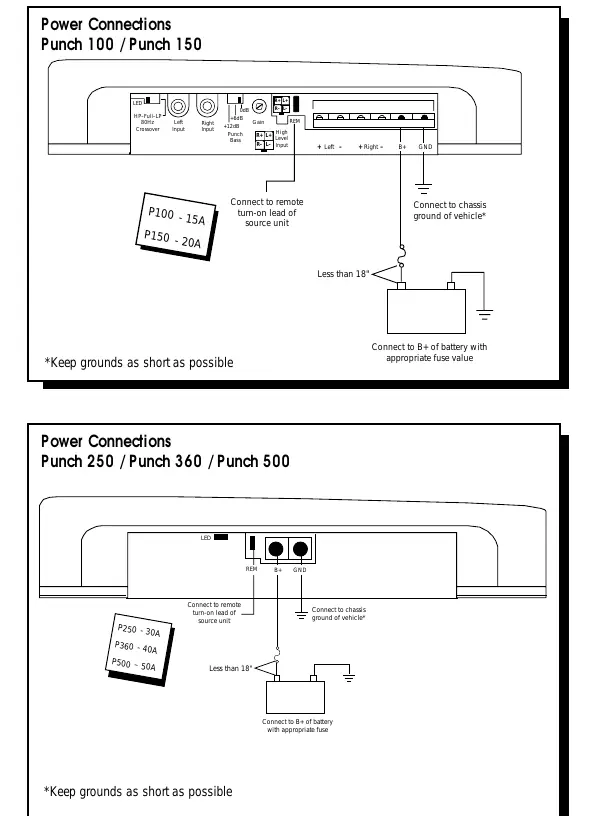

Schemat podłączenia zasilania
Schemat podłączenia zasilania

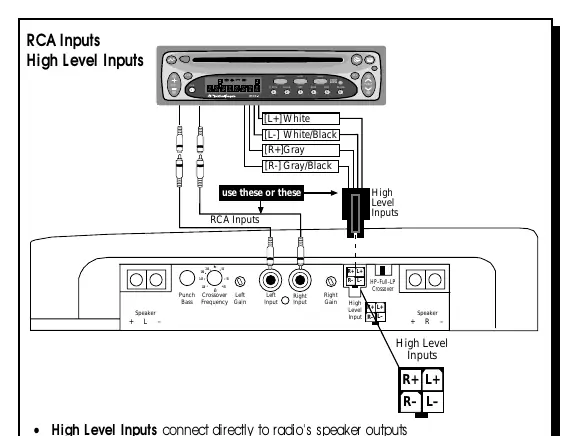

Podłączenie RCA i wejść wysokopoziomowych
Podłączenie RCA i wejść wysokopoziomowych
  • Zasilanie: Przewód zasilający B+ musi być zabezpieczony bezpiecznikiem w odległości nie większej niż 45 cm (18 cali) od akumulatora.
  • Masa: Punkt uziemienia musi być oczyszczony z farby do gołego metalu, a przewód masy powinien być jak najkrótszy.
  • Zdalne włączanie (REM): Podłącz do wyjścia sterującego radia (12V).

Konfiguracja i obsługa

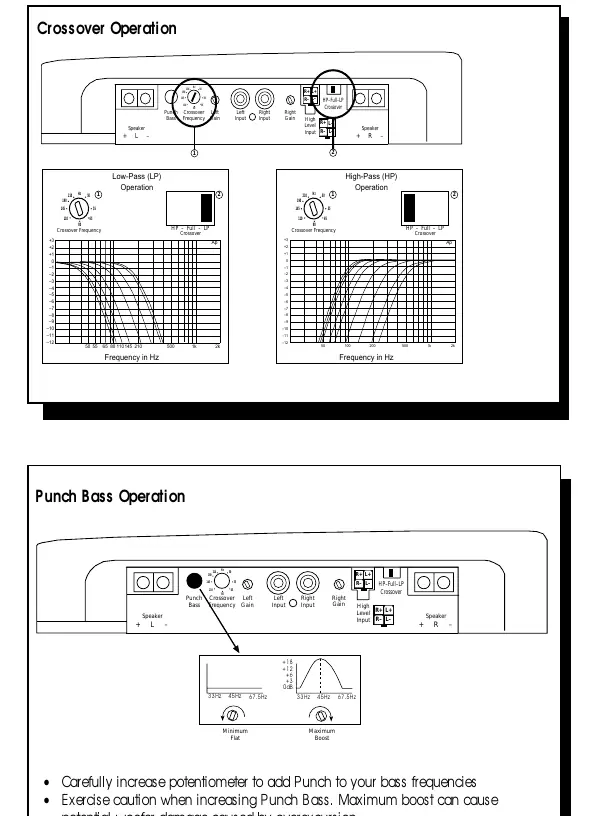

Obsługa zwrotnic i Punch Bass
Obsługa zwrotnic i Punch Bass

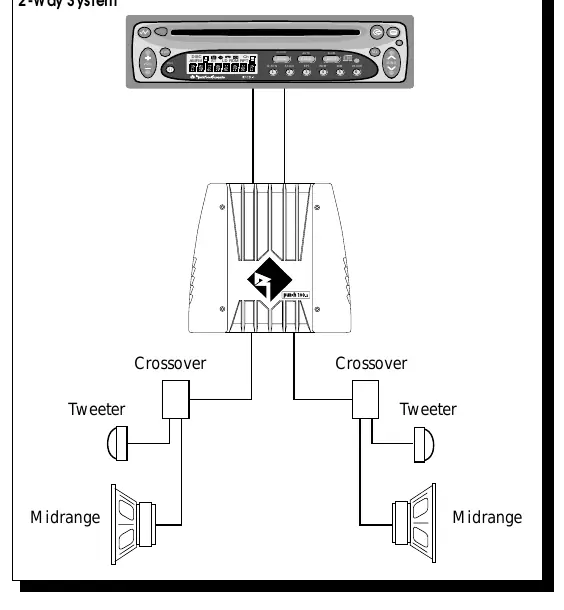

Schemat systemu 2-drożnego
Schemat systemu 2-drożnego

Zwrotnice (Crossover)

Wzmacniacze posiadają wbudowane zwrotnice umożliwiające pracę w trybach High-Pass (HP), Low-Pass (LP) lub Full Range (FULL). Modele 100 i 150 mają stałą częstotliwość 80Hz, natomiast modele 250-800 oferują płynną regulację w zakresie 50Hz - 210Hz.

Punch Bass

Funkcja Punch Bass pozwala na regulację wzmocnienia niskich tonów przy 45Hz. W modelu 100 jest to przełącznik (0/+6/+12dB), a w wyższych modelach płynna regulacja (0 do +18dB).

Rozwiązywanie problemów

W przypadku problemów z działaniem wzmacniacza, sprawdź:

  • Wzmacniacz się nie włącza: Sprawdź napięcie na terminalu REM (powinno wynosić 10.5-15.5V), napięcie na B+ oraz poprawność uziemienia.
  • Brak dźwięku: Sprawdź, czy przewody głośnikowe nie są zwarte do masy lub siebie nawzajem.
  • Zniekształcony dźwięk: Sprawdź ustawienia wzmocnienia (Gain) oraz napięcie akumulatora pod obciążeniem.

Praktyczna pomoc

Typowe problemy

Wzmacniacz się nie włącza (dioda LED zgaszona)

Sprawdź napięcie na terminalu REM (10.5-15.5V), napięcie na B+ oraz poprawność uziemienia.

Brak dźwięku (dioda LED świeci)

Sprawdź, czy przewody głośnikowe nie są zwarte do masy lub siebie nawzajem. Przetestuj z innymi głośnikami.

Niski lub zniekształcony dźwięk

Skoryguj ustawienia wzmocnienia (Gain), sprawdź wyjście jednostki sterującej lub sprawdź, czy nie występuje duży spadek napięcia na akumulatorze.

Przed użyciem

  • Odłącz ujemną klemę akumulatora przed rozpoczęciem prac.
  • Zaplanuj trasę przewodów z dala od źródeł zakłóceń i przewodów wysokoprądowych.
  • Zainstaluj bezpiecznik na przewodzie zasilającym w odległości do 45 cm od akumulatora.
  • Oczyść punkt masy z farby, aby zapewnić dobry styk.
  • Upewnij się, że impedancja głośników jest zgodna ze specyfikacją (min. 2 Ohm stereo / 4 Ohm mono).

Ilustracje i schematy

  • Schematy połączeń zasilania dla różnych modeli.
  • Schematy połączeń RCA i wejść wysokopoziomowych.
  • Schematy konfiguracji zwrotnic i Punch Bass.
  • Schematy systemów 2-drożnych i 3-drożnych.

Zgodność modelu

  • Minimalna impedancja: 2 Ohm stereo, 4 Ohm w trybie mostkowym (mono).
  • Nie montować w komorze silnika.
  • Wymagane użycie filtrów pasywnych przy pracy w trybie stereo/mono.
