Instrukcja obsługi procesora dźwięku Taramps PRO 2.4BT + AUDIO
Szybki przewodnik po instalacji i konfiguracji procesora dźwięku Taramps PRO 2.4BT + AUDIO. Dowiedz się, jak poprawnie podłączyć urządzenie, sparować je przez Bluetooth, skonfigurować zwrotnicę, korektor oraz limiter za pomocą dedykowanej...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Taramps PRO 2.4BT + AUDIO to cyfrowy procesor dźwięku sterowany przez aplikację Bluetooth. Wymaga profesjonalnej instalacji z zasilaniem 12V i bezpiecznikiem 1A. str. 2, 3
Najważniejsze czynności
- Instalacja bezpiecznika 1A str. 3, 18
- Parowanie Bluetooth str. 5, 6
Pierwsze uruchomienie
- Pobierz aplikację, włącz procesor, sparuj przez Bluetooth (hasło 1234) i włącz funkcje przyciskiem ON/OFF w aplikacji. str. 4, 5, 6
Problemy i rozwiązania
Dioda Input Clip świeci się
Zmniejsz głośność źródła i wyreguluj wzmocnienie.
str. 4Konserwacja i reset
- Przytrzymaj przycisk RESET podczas włączania zasilania, aż diody BT APP i INPUT CLIP zaczną migać. str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 24-bit | Precyzja przetwarzania dźwięku | str. 20 |
| Częstotliwość próbkowania | 48kHz | Częstotliwość próbkowania DSP | str. 20 |
Gdzie szukać w PDF
- Schemat połączeń str. 18
- Dane techniczne str. 20, 21
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instalacja procesora Taramps PRO 2.4BT + AUDIO musi być przeprowadzona przez wykwalifikowanego specjalistę. Urządzenie wymaga zasilania 12V. Niezbędne jest zainstalowanie bezpiecznika 1A na przewodzie zasilającym (dodatnim) w pobliżu akumulatora, aby zapobiec uszkodzeniom. Procesor jest w pełni konfigurowalny za pomocą dedykowanej aplikacji mobilnej.
Opis urządzenia
PRO 2.4BT + AUDIO to cyfrowy procesor dźwięku z łącznością Bluetooth, umożliwiający pełną kontrolę ustawień przez smartfon lub tablet. Wyposażony jest w 24-bitowy procesor DSP (48kHz), oferujący funkcje takie jak zwrotnica (crossover), wyrównanie czasowe (alignment), kontrola wzmocnienia, odwracanie fazy, limiter, korektor graficzny i parametryczny oraz woltomierz.
Instalacja i podłączenie
Zalecany przekrój przewodów to 1.5 mm² dla zasilania (dodatni/ujemny) oraz 0.50 mm² dla przewodu zdalnego sterowania (remote). Urządzenie posiada wejścia RCA oraz wejścia przewodowe (High Level). Posiada funkcję automatycznego włączania przy wykryciu sygnału na wejściu, co eliminuje konieczność użycia przewodu REMOTE w niektórych instalacjach.
Obsługa przez aplikację
Po zainstalowaniu aplikacji PRO 2.4BT + AUDIO na smartfonie lub tablecie, należy sparować urządzenie. Domyślne hasło połączenia to 1234. Aplikacja pozwala na:
- Zarządzanie ustawieniami audio w czasie rzeczywistym.
- Zapisywanie i wczytywanie presetów.
- Monitorowanie napięcia akumulatora (woltomierz).
- Dostęp do radia internetowego i odtwarzacza muzyki.
Funkcje audio
- Crossover: Definiowanie filtrów HPF i LPF z nachyleniem do -48dB/oktawę (Linkwitz-Riley i Butterworth).
- Korektor: 15-pasmowy korektor graficzny oraz korektor parametryczny z regulacją częstotliwości, wzmocnienia i dobroci (Q).

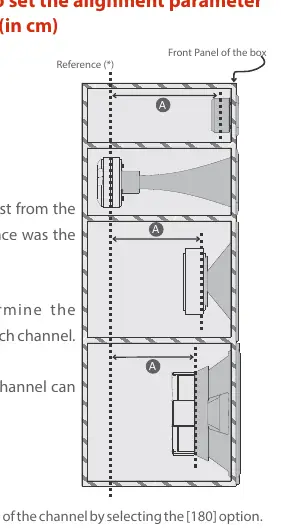

- Wyrównanie czasowe (Alignment): Pozwala na kompensację opóźnień wynikających z fizycznego rozmieszczenia głośników.
- Limiter: Zabezpiecza wyjścia przed przesterowaniem, z regulowanymi parametrami Attack i Release.
Konserwacja i reset
W przypadku konieczności przywrócenia ustawień fabrycznych, można użyć opcji w aplikacji lub przycisku RESET na urządzeniu. Należy przytrzymać przycisk RESET podczas włączania zasilania, aż diody BT APP i INPUT CLIP zaczną migać naprzemiennie. Operacja ta jest nieodwracalna.
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Brak włączenia urządzenia przy użyciu sygnału wejściowego
W niektórych odtwarzaczach funkcja automatycznego włączania może nie działać. W takim przypadku należy użyć przewodu REMOTE.
Dioda Input Clip świeci się
Sygnał osiągnął maksymalny poziom wejściowy. Należy zmniejszyć głośność źródła i ponownie wyregulować wzmocnienie systemu.
Problemy z zasięgiem Bluetooth
Metalowe powierzchnie, kable lub inne urządzenia w pobliżu mogą zakłócać sygnał. Upewnij się, że procesor nie jest zasłonięty.
Przed użyciem
- Zainstaluj bezpiecznik 1A na przewodzie dodatnim zasilania
- Użyj przewodów o przekroju 1.5 mm² dla zasilania
- Pobierz aplikację PRO 2.4BT + AUDIO (Android/iOS)
- Upewnij się, że zasilanie wynosi 12V
- Sparuj urządzenie używając domyślnego hasła 1234
Parametry w praktyce
- Pasmo przenoszenia
- 10Hz do 22kHz (-1dB)
- Impedancja wejściowa RCA
- 10K ohm
- Zasięg Bluetooth
- Typowo do 25m w linii wzroku
Ilustracje i schematy

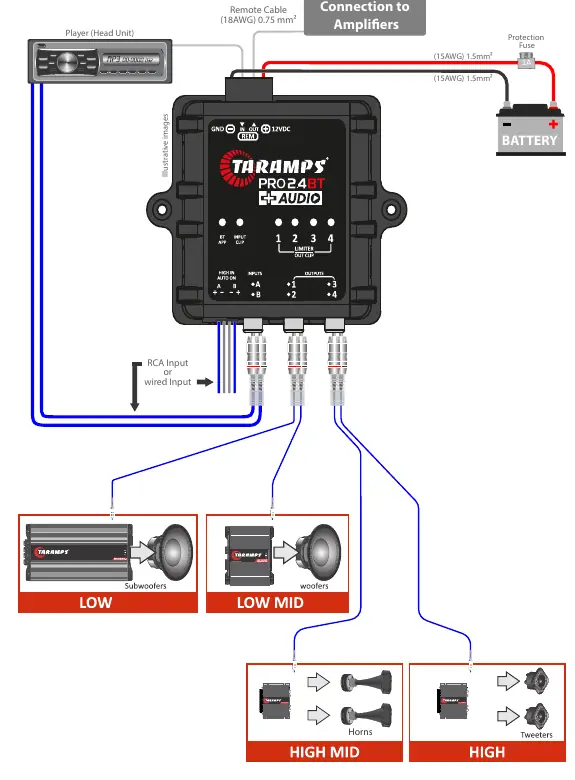

- Schemat połączeń pokazuje podłączenie zasilania 12V z bezpiecznikiem 1A
- Przedstawiono sposób podłączenia wejść RCA lub przewodowych z jednostki sterującej
- Pokazano podłączenie wyjść procesora do wzmacniaczy obsługujących różne pasma (Subwoofer, Woofer, Horn, Tweeter)
Zgodność modelu
- Wymagania aplikacji: Android 8.1 lub nowszy, iOS 17 lub nowszy
- Urządzenie przeznaczone do instalacji w pojazdach
