Instrukcja obsługi przetwornicy napięcia Scosche 142PI100CL 100W
Szybki przewodnik po obsłudze przetwornicy napięcia Scosche 142PI100CL 100W. Dowiedz się, jak bezpiecznie podłączyć urządzenie, co oznaczają kolory diody LED oraz jak rozwiązywać problemy z zasilaniem.
Spis treści
Najważniejsze informacje z instrukcji
Przetwornica napięcia Scosche 142PI100CL służy do zasilania urządzeń wymagających prądu zmiennego (110V) z gniazda 12V w pojeździe. Urządzenie posiada wbudowany port USB do ładowania elektroniki. Przed instalacją upewnij się, że gniazdo 12V w pojeździe jest sprawne. Urządzenie nie jest przeznaczone do użytku na zewnątrz ani w zamkniętych przestrzeniach o słabej wentylacji.
Opis urządzenia
Urządzenie składa się z następujących elementów:
- Port USB: Do ładowania urządzeń mobilnych.
- Gniazdo AC: Wyjście prądu zmiennego 110V.
- Wskaźnik LED: Informuje o stanie pracy urządzenia.
- Wtyczka zasilania 12V: Do podłączenia do gniazda zasilania w pojeździe.
Pierwsze uruchomienie
Aby uruchomić przetwornicę, upewnij się, że gniazdo 12V w pojeździe jest sprawne. Włóż wtyczkę zasilania 12V do gniazda. Dioda LED zaświeci się na zielono, potwierdzając, że urządzenie jest włączone i gotowe do pracy.
Wskaźnik LED i tryby ochrony
Dioda LED sygnalizuje stan pracy urządzenia:
- Zielona: Zasilanie włączone.
- Czerwona: Tryb ochrony zasilania.
Urządzenie automatycznie przechodzi w tryb ochrony w następujących przypadkach:
- Niskie napięcie wejściowe: Gdy napięcie spada poniżej 10.65V.
- Wysokie napięcie wejściowe: Gdy napięcie przekracza 15-16V.
- Ochrona termiczna: Gdy temperatura wewnętrzna przekracza 100°C (212°F).
- Ochrona przed przeciążeniem: Gdy stałe obciążenie przekracza 150W lub prąd wyjściowy USB przekracza 4.0A.
Zasady bezpieczeństwa
Aby zapewnić bezpieczną pracę i uniknąć uszkodzeń, przestrzegaj poniższych zasad:
- Nie wkładaj obcych przedmiotów do gniazda AC ani otworów wentylacyjnych.
- Nie umieszczaj przetwornicy w pobliżu materiałów łatwopalnych, oparów lub gazów.
- Nie otwieraj obudowy – wewnątrz nie ma części serwisowalnych przez użytkownika.
- Nie wystawiaj urządzenia na działanie wilgoci.
- Nie blokuj otworów wentylacyjnych.
- Nie umieszczaj urządzenia w schowkach, konsolach lub innych małych przestrzeniach o słabej cyrkulacji powietrza.
- Nie umieszczaj przetwornicy w pobliżu źródeł ciepła lub w bezpośrednim świetle słonecznym.
- Zawsze odłączaj urządzenie, gdy nie jest używane.
Dane techniczne
- Napięcie wejściowe: 12-15V DC, 13A.
- Wyjście AC: 110V AC, 60Hz, 100W.
- Wyjście USB: 5V DC, 2.4A.
Praktyczna pomoc
Typowe problemy
Dioda LED świeci na czerwono
Urządzenie weszło w tryb ochrony. Sprawdź, czy napięcie wejściowe jest prawidłowe (12-15V), czy urządzenie nie jest przegrzane (>100°C) lub czy nie wystąpiło przeciążenie (>150W).
Przetwornica nie włącza się
Upewnij się, że gniazdo 12V w pojeździe jest sprawne i wtyczka jest poprawnie włożona.
Przed użyciem
- Sprawdź, czy gniazdo 12V w pojeździe jest sprawne.
- Upewnij się, że otwory wentylacyjne nie są zablokowane.
- Sprawdź, czy moc podłączanego urządzenia nie przekracza 100W.
- Upewnij się, że urządzenie nie znajduje się w zamkniętej przestrzeni (np. schowek).
- Upewnij się, że urządzenie nie jest narażone na wilgoć lub bezpośrednie ciepło.
Parametry w praktyce
- 12-15VDC, 13A
- Wymagane parametry zasilania wejściowego z gniazda 12V.
- 110VAC, 60Hz, 100W
- Parametry wyjściowe gniazda AC; nie przekraczaj mocy 100W.

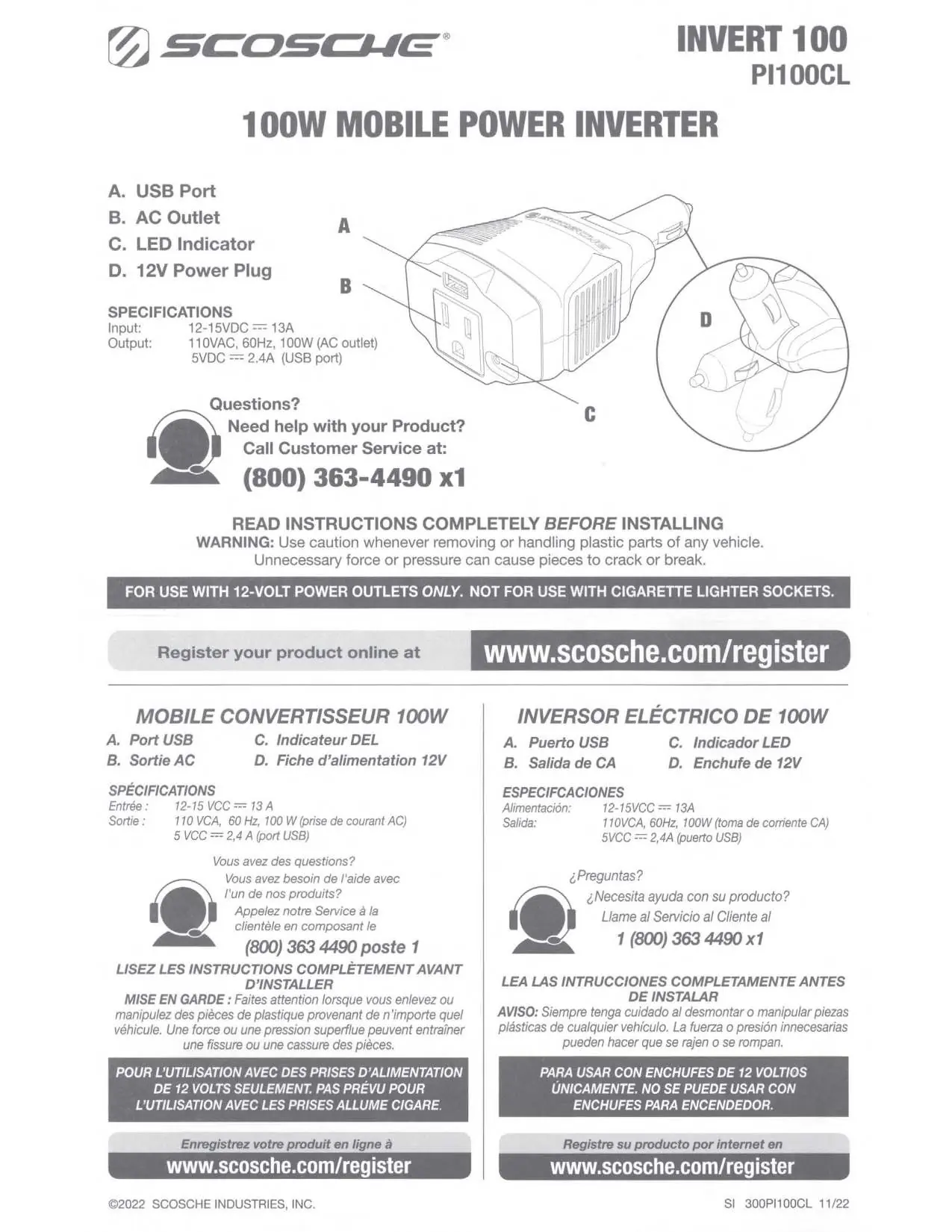

Ilustracje i schematy
- B: Gniazdo AC
- C: Wskaźnik LED
- D: Wtyczka zasilania 12V
Zgodność modelu
- Tylko do użytku z gniazdami 12V.
- Nie używać z gniazdami zapalniczki (cigarette lighter sockets).
- Nie używać na zewnątrz.
