Instrukcja obsługi uchwytu samochodowego Scosche MagicMount Pro2 Extendo
Szybki przewodnik po montażu i konfiguracji uchwytu samochodowego Scosche MagicMount Pro2 Extendo. Dowiedz się, jak poprawnie zamontować uchwyt na desce rozdzielczej lub szybie oraz jak przygotować telefon do ładowania bezprzewodowego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Scosche MagicMount Pro2 Extendo to magnetyczny uchwyt samochodowy wyposażony w teleskopowe ramię. Instrukcja obejmuje proces przygotowania telefonu do montażu magnetycznego oraz procedurę instalacji uchwytu na szybie lub desce rozdzielczej. Kluczowe jest rozróżnienie między telefonami z systemem MagSafe (iPhone 12 i nowsze), które nie wymagają dodatkowych płytek, a pozostałymi smartfonami, które wymagają użycia dołączonej płytki MagicPlate.

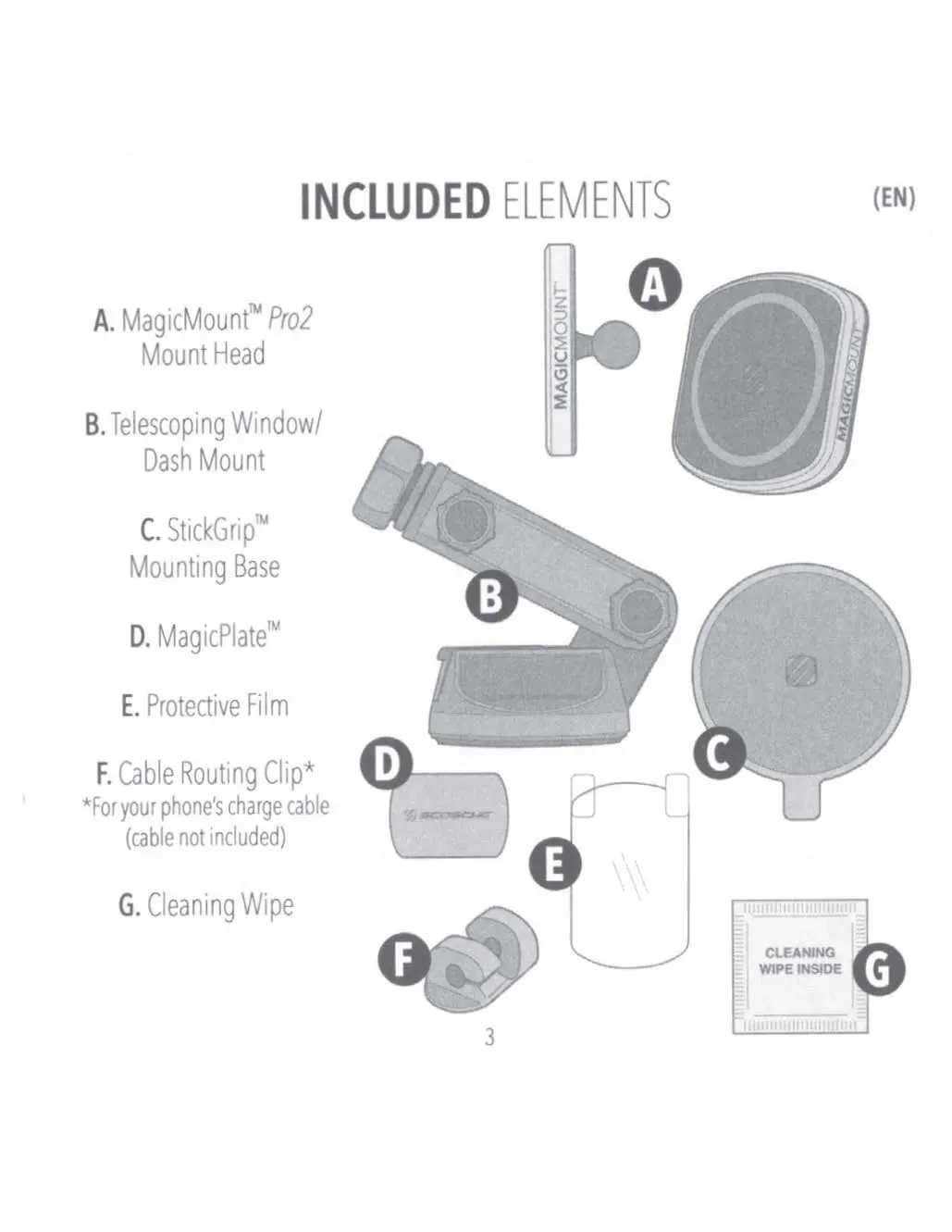

Elementy zestawu
- Głowica montażowa MagicMount Pro2
- Teleskopowe ramię (do szyby/deski)
- Podstawa montażowa StickGrip
- Płytka magnetyczna MagicPlate
- Folia ochronna
- Klips do prowadzenia kabla
- Ściereczka czyszcząca
Konfiguracja urządzenia
iPhone 12 lub nowszy (z etui MagSafe): Nie wymagają użycia płytki MagicPlate. Upewnij się, że używasz etui kompatybilnego z MagSafe, aby uchwyt działał poprawnie.
Smartfony z ładowaniem bezprzewodowym (z etui): Wymagają użycia płytki MagicPlate. Płytkę należy przykleić do zewnętrznej strony etui. Uwaga: materiały produkcyjne niektórych etui mogą uniemożliwiać bezpośrednie przyklejenie kleju do urządzenia.
Smartfony z ładowaniem bezprzewodowym (bez etui): Zaleca się użycie dołączonej folii ochronnej przed przyklejeniem MagicPlate. Ułatwia to późniejsze usunięcie płytki za pomocą karty kredytowej. Nie używaj ostrych narzędzi, aby nie uszkodzić urządzenia.
Montaż głowicy i regulacja
Głowica montażowa jest łączona z ramieniem za pomocą przegubu kulowego. Aby dostosować kąt nachylenia lub obrócić uchwyt o 360 stopni, należy poluzować kołnierz przegubu kulowego, ustawić pożądaną pozycję, a następnie dokręcić kołnierz.

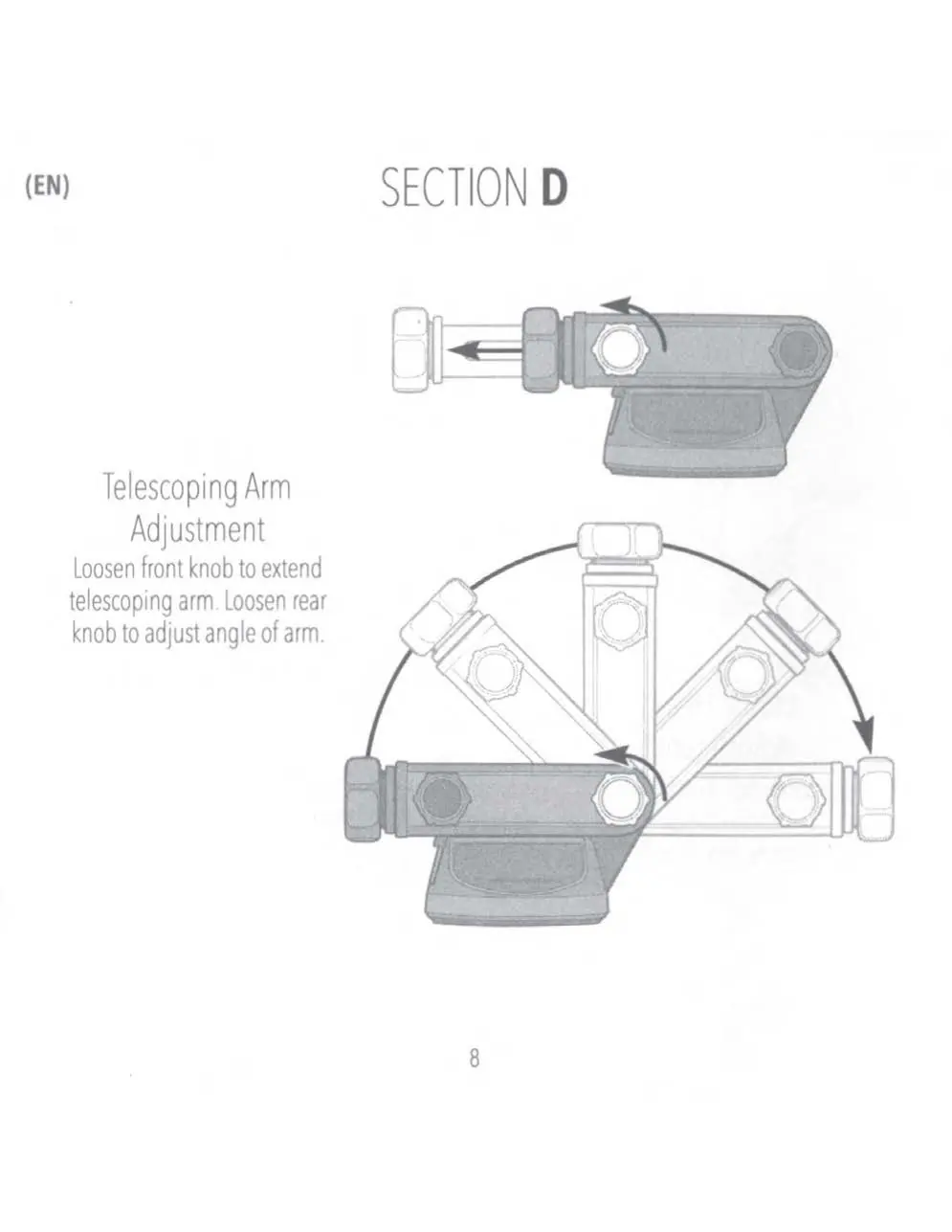

Regulacja ramienia teleskopowego
Ramię posiada dwa punkty regulacji:
- Wysunięcie: Poluzuj przednie pokrętło, aby wysunąć lub schować ramię teleskopowe.
- Kąt nachylenia: Poluzuj tylne pokrętło, aby zmienić kąt nachylenia ramienia.
Montaż na szybie lub desce rozdzielczej
Montaż na szybie: Oczyść powierzchnię szyby. Umieść uchwyt w wybranym miejscu z dźwignią w pozycji górnej (UP), a następnie dociśnij dźwignię w dół, aby zablokować przyssawkę.
Montaż na desce rozdzielczej (StickGrip):
- Wybierz płaską powierzchnię i wyczyść ją dołączoną ściereczką.
- Usuń folię ochronną z podstawy StickGrip i mocno dociśnij ją do powierzchni.
- Z dźwignią w pozycji górnej (UP) umieść uchwyt na podstawie i dociśnij dźwignię w dół, aby zablokować.
Konserwacja podstawy StickGrip: Jeśli podstawa straci przyczepność, można ją odnowić, płucząc pod bieżącą ciepłą wodą i pozostawiając do wyschnięcia na powietrzu.
Praktyczna pomoc
Typowe problemy
Uchwyt nie trzyma się deski rozdzielczej.
Upewnij się, że powierzchnia jest płaska i została dokładnie wyczyszczona dołączoną ściereczką. Sprawdź, czy dźwignia blokująca jest wciśnięta w dół (pozycja zablokowana).
MagicPlate nie trzyma się telefonu.
Upewnij się, że powierzchnia telefonu lub etui jest czysta i odtłuszczona. W przypadku niektórych materiałów etui, klej może nie trzymać się trwale.
Przed użyciem
- Sprawdź zawartość zestawu (A-G).
- Wyczyść powierzchnię montażową dołączoną ściereczką.
- Upewnij się, że telefon jest kompatybilny z ładowaniem bezprzewodowym (jeśli dotyczy).
- W przypadku iPhone 12+ z etui MagSafe, nie używaj MagicPlate.
- Przetestuj ściereczkę na niewidocznym fragmencie deski rozdzielczej, aby uniknąć odbarwień.
Parametry w praktyce
- Telescoping Arm
- Wysuwane ramię pozwalające na regulację odległości uchwytu od użytkownika.
Ilustracje i schematy

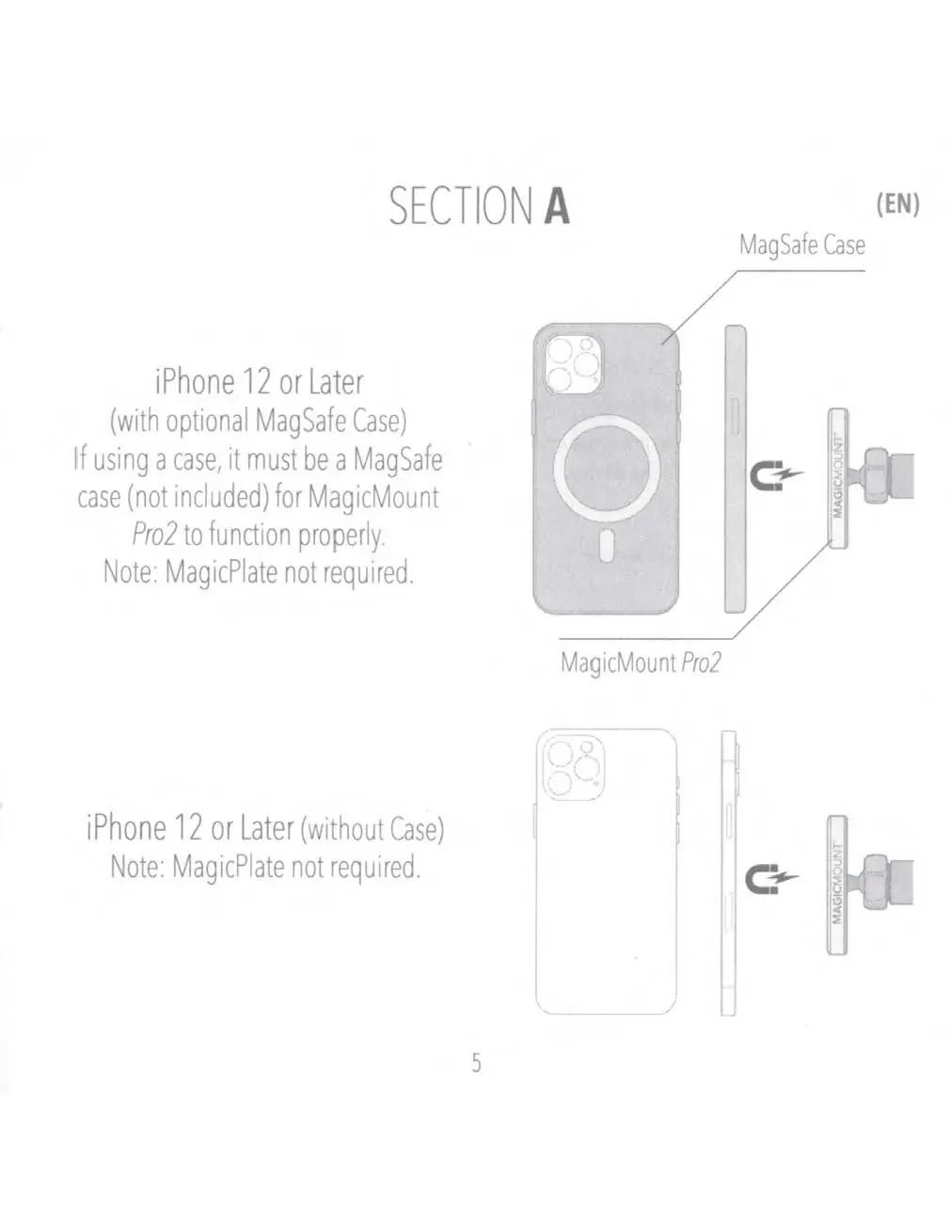

- Sekcja A: Ilustruje montaż iPhone 12 i nowszych z etui MagSafe (bez MagicPlate).

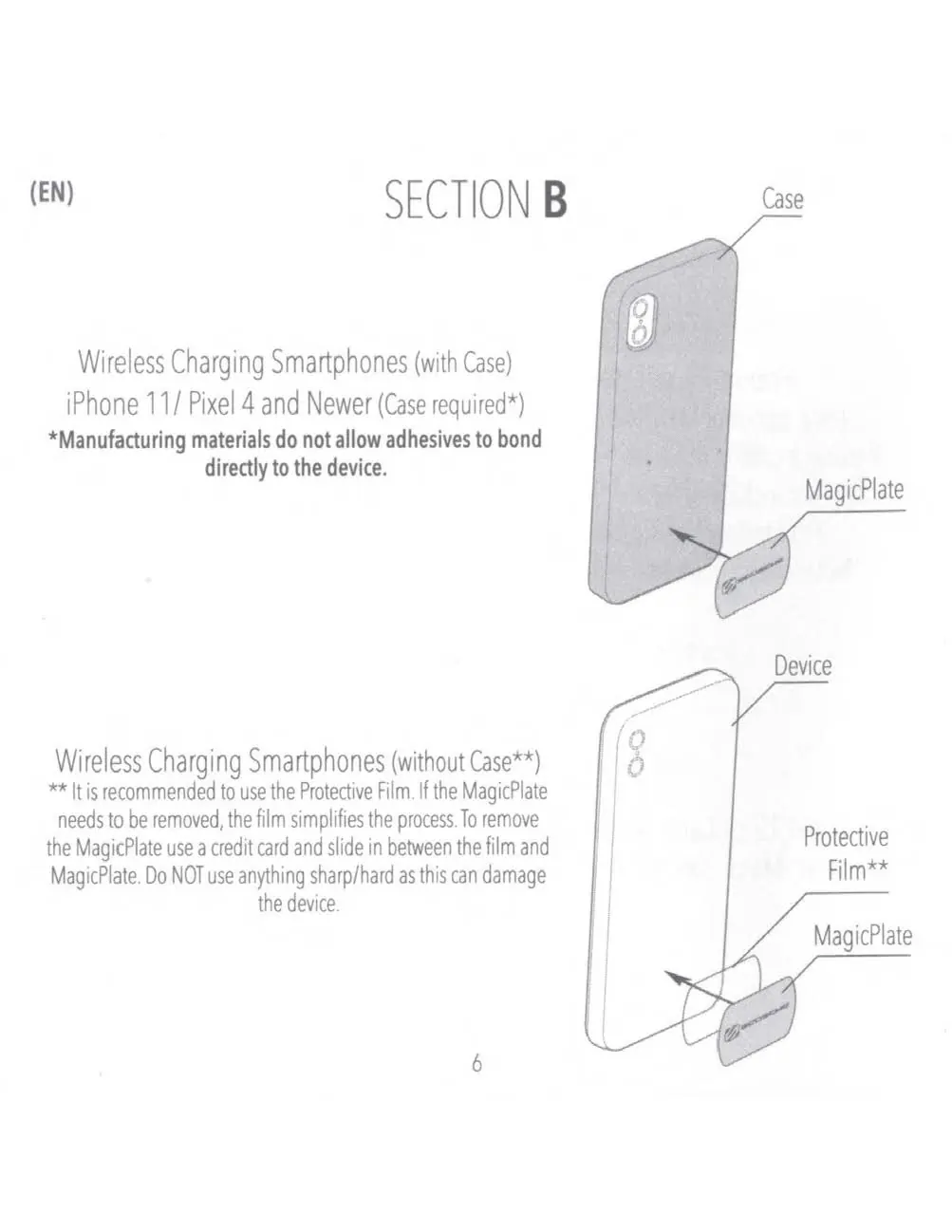

- Sekcja B: Pokazuje sposób naklejania MagicPlate na etui lub bezpośrednio na telefon.

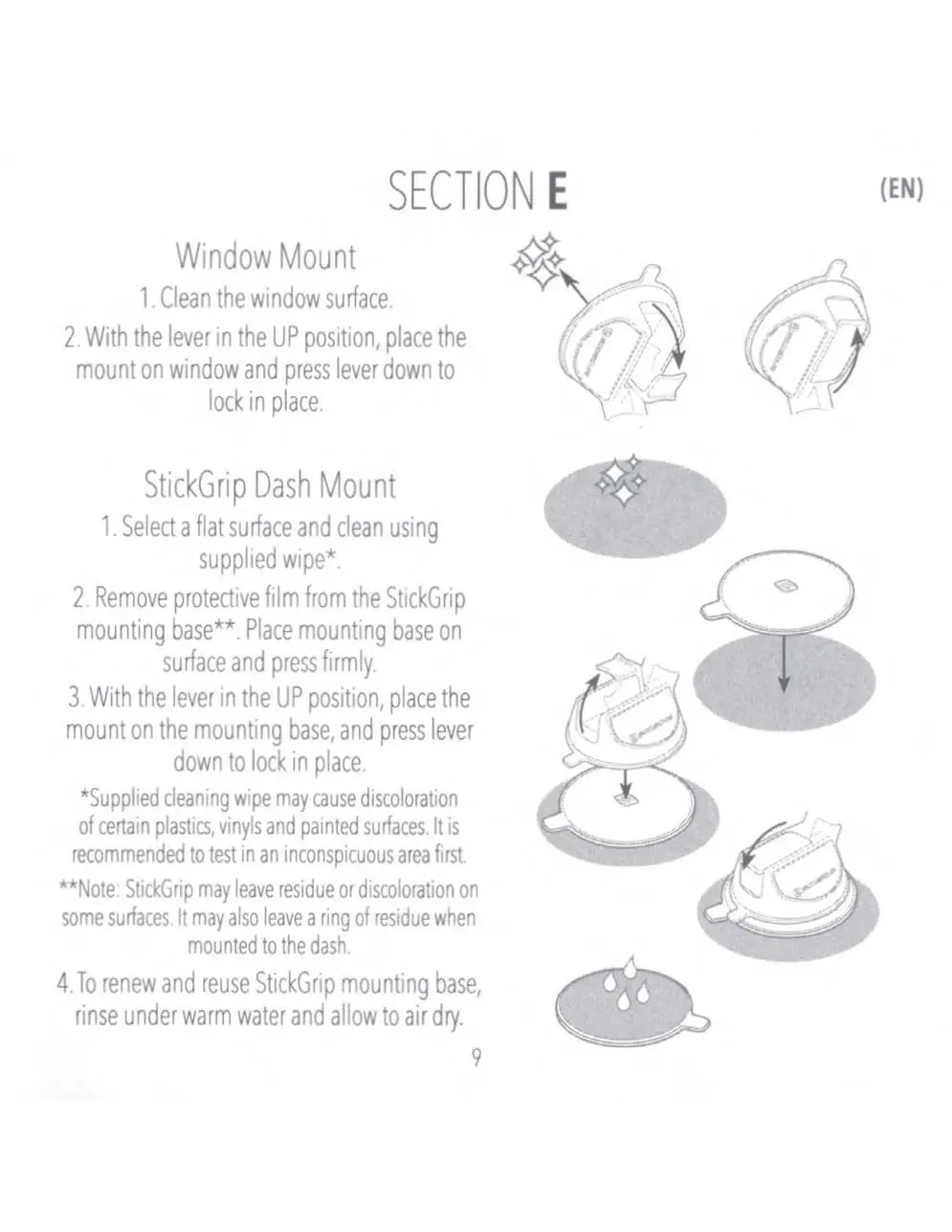

- Sekcja E: Pokazuje proces blokowania przyssawki za pomocą dźwigni.
Zgodność modelu
- iPhone 12 i nowsze z etui MagSafe nie wymagają MagicPlate.
- Telefony bez MagSafe wymagają naklejenia MagicPlate.
- Ściereczka czyszcząca może odbarwiać niektóre tworzywa sztuczne i winyle.
